AZ系列 基本功能手册 CW[PLS]、CCW[DIR]：脉冲输入

这是关于AZ系列基本功能的简易手册。有关功能的详细信息，请查阅使用说明书(功能篇)。
本内容的适用产品为，AZD-A/AZD-C/AZD-K/AZD-AD/AZD-CD/AZD-KD/AZD-AX/AZD-CX/AZD-KX。

使用脉冲输入进行驱动时使用的信号。AZD-AD、AZD-CD、AZD-KD不可用。

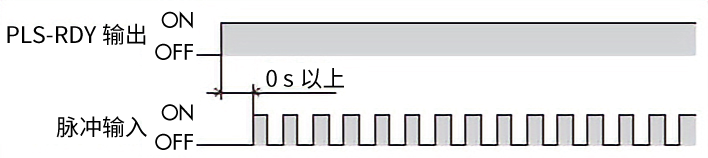

在双脉冲输入方式下，分别是CW输入和CCW输入；在单脉冲输入方式下，分别是PLS输入和DIR输入。请根据使用的控制器的脉冲输出方式来设定驱动器的脉冲输入方式。输入脉冲时，请确认PLS-RDY输出已经处于ON状态。

CW[PLS]、CCW[DIR]：脉冲输入
补充
在电动机停止时，请务必将脉冲输入设定为光耦合器OFF。

最大输入脉冲频率

  • 控制器为线性驱动输出时：1MHz（占空比50%）
  • 控制器为开路集电极输出时：250kHz（占空比50%）

双脉冲输入方式（出厂设定）

当CW输入从OFF变为ON时，电动机将沿CW方向旋转1步。当CCW输入从OFF变为ON时，电动机将沿CCW方向旋转1步。

双脉冲输入方式（出厂设定）
重要
请勿同时输入CW输入和CCW输入。这样会导致电动机无法正常工作。

单脉冲输入方式

当DIR输入为ON时，将PLS输入从OFF变为ON，电动机将沿CW方向旋转1步。当DIR输入为OFF时，将PLS输入从OFF变为ON，电动机将沿CCW方向旋转1步。

单脉冲输入方式
