特征 | 伺服电动机 AZX系列

搭载免电池绝对式编码器的伺服电动机

AZX 系列与 AZ 系列相同，皆搭载无需电池的机械式绝对式编码器（ABZO编码器）。
是一种强化定位运转和连续运转的伺服电动机。

• 机械式编码器
  未通电时能保持位置信息
• 多回转绝对式编码器
  可从标准原点检知马达轴±900运转（1800运转量）的绝对位置

• 无需外部传感器

  采绝对式系统，不需要原点传感器和限位传感器。

  优点

  • 高速原点复归+原点复归精度提升
  • 降低成本
  • 节省布线
  • 不受外部传感器误动作的影响

• 免电池

  机械式传感器不需要电池。
  位置信息是利用ABZO编码器进行机械式管理。

  优点

  • 免电池
  • 自由设置驱动器
  • 海外运送也令人安心

网络对应驱动器

驱动器对应 EtherCAT、EtherNet/IP、PROFINET 通信。
可使用1条通信电缆线连接上位控制机器与驱动器，节省配线。

透过编程功能简化主程序^※

AZX系列的定位运行搭载了连结运行、运行间隔定时器设定、条件分支、Loop次数等丰富的编程功能。
可使用数据设定软件 MEXE02 设定，将上位系统程序程序简化。

• ※ EtherCAT对应驱动器除外。

• 定位运转数据设置（最大256点）
• 通用输出入点数（输入6点、输出6点）
• 通信用输出入点数（输入16点、输出16点）

于高速领域发挥高转矩

AZX 系列能于高速领域发挥高转矩。
适用于移动量大的定位用途（例如：滚珠丝杠的驱动）。

•

•

• ※ 这是AZX系列和AZ系列转速-转矩特性的比较。
  AZX系列在高速区域、AZ系列在低速区域具有转矩优势。

基本作方法与 AZ 系列相同

AZX系列与AZ系列的基本操作方法相同。
在相同的设备内，同时使用 AZX 系列和 AZ 系列时，不会因为作方式不同而影响使用效率。

配线	信号系统的配线
设定	开关和参数的功能、配置方法（使用MEXE02）
控制	利用网络控制时的命令ID编号
运转功能	内藏于驱动器的定位运转功能等

产品阵容

电动机、驱动器、连接用电缆线为分开购买。

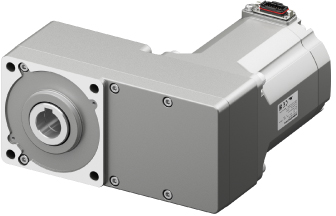

电动机

种类	额定输出 [W]	安装尺寸 [mm]	减速比	额定转矩 [N・m]	瞬时最大转矩 [N・m]	齿隙 [arcmin]	电磁刹车
							有	无
	400	60	-	1.27	3.82	-	●	●
	600	85		1.91	单相：3.82 三相：7.16		●	●
	400	90	5	5.72	17.1	15	●	●
			10	11.4	34.3		●	●
			25	25.7	77.2		●	●
	600	90	5	8.6	单相：17.2 三相：32.2		●	●
		120	10	18.1	单相：36.3 三相：68		●	●
			25	43.1	单相：86.2 三相：162		●	●

驱动器

	驱动器种类	电源输入 [V]
	EtherCAT对应 EtherNet/IP对应 PROFINET对应	单相/三相200-240V

• ※ EtherCAT对应驱动器已通过官方EtherCAT一致性测试。
• ※ EtherCAT®是Beckhoff Automation GmbH（德国）许可的专利技术，也是注册商标。
• ※ EtherNet/IP为ODVA的注册商标。
• ※ PROFINET是PROFIBUS Nutzerorganisation e.V.（PNO）的商标或注册商标。

连接电缆线套件/可动连接电缆线套件

• 从电动机引出的电动机电缆线、编码器电缆线、电磁制动电缆线不能直接连接到驱动器。
• 如果电缆线需要弯曲，请使用可动连接电缆线。

	长度 [m]
	1 ～ 20
