步进电动机 PKP系列／
CVD系列 RS-485通信类型驱动器
- DC 电源输入
- 小型驱动器
- 高转矩・低振动・低噪音
- 支持Modbus（RTU）
步进电动机 PKP系列带编码器的产品，现在配备高分辨率・高角度精度的编码器。
特征 | 步进电动机 PKP系列/CVD系列 RS-485通信类型驱动器
性能提升
介绍关于低振动、高转矩、高效率化。
低振动
通过全数字控制的微步驱动，大幅改善振动等级，在全速度范围内实现低振动化。
全速度范围内的振动特性均大幅改善
五相电动机能进一步降低振动
高转矩化
通过高电流驱动的驱动器与线圈设计最优化组合实现高转矩化。
- PKP系列电动机：通过重新设计线圈来实现高转矩化
- CVD系列驱动器：通过驱动电路的高效率化实现高电流驱动的可能性
2相电动机 低速区域高转矩化
5相电动机 全速度区域高转矩化

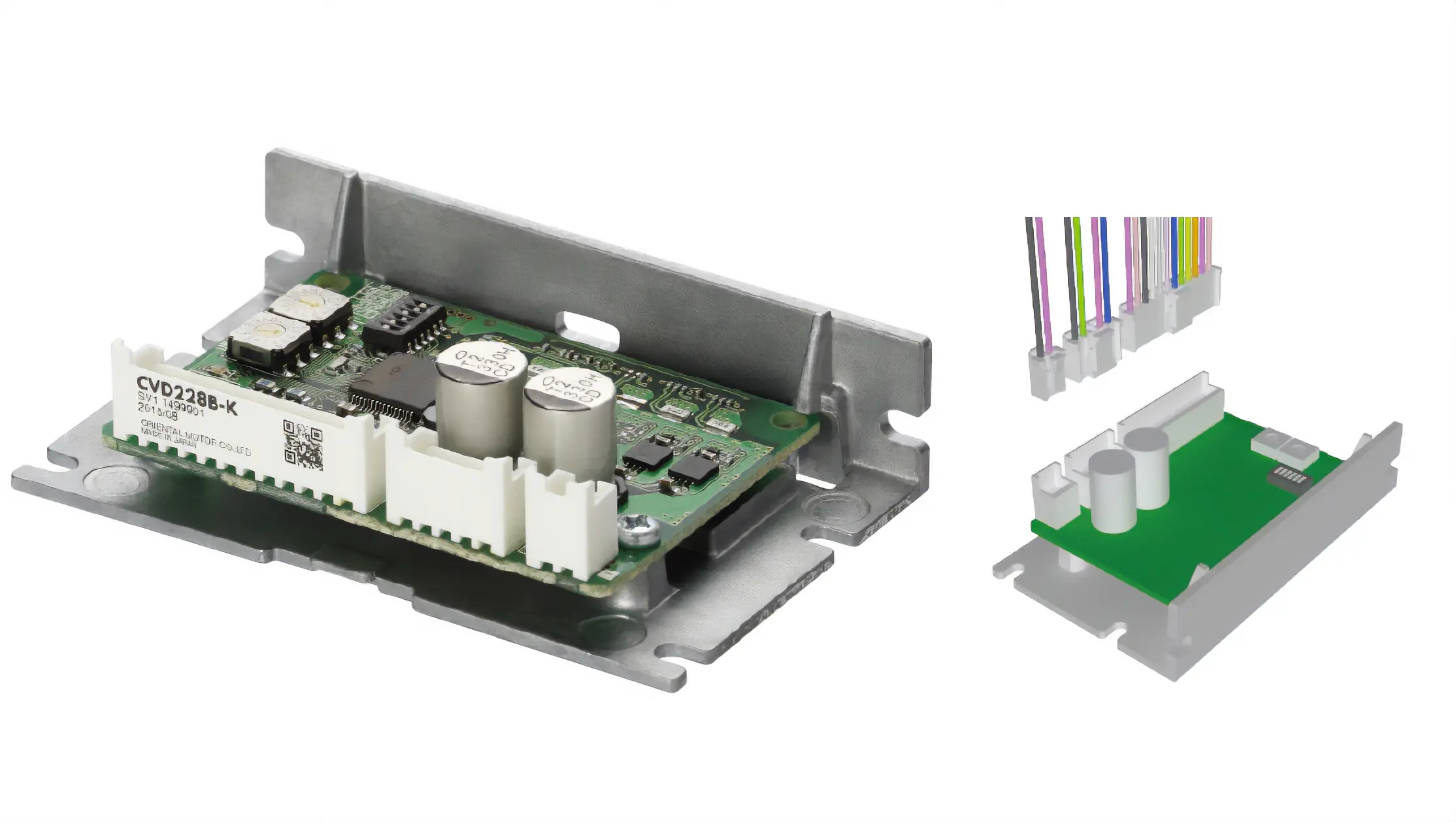

驱动器的特征
业界最小的高性能驱动器
有助于节省空间的小型、轻量驱动器。 2 相与 5 相驱动器的尺寸、安装、I/O 连接器都相同。
| 尺寸 | 重量 |
|---|---|
| W85mm × D52.5mm × H24.5mm | 70g |
支持Modbus(RTU)
支持Modbus(RTU)，因此可以通过PLC、PC、触摸屏等多种上位机器进行控制。
| 通过Modbus（RTU）控制 |
|
|---|---|
| 最多可连接31轴 |
|
| 无需脉冲发生器 |
|
通过支持软件MEXE02可从个人电脑轻松驱动
支持软件MEXE02可以进行运行数据以及参数的设定和编辑。也具备测试运行和监视等功能。该支持软件可从本公司的网站上免费下载。
可从电脑进行示教
搭载了可确认信号输入状况的波形监视
电动机的种类
2相步进电动机
| 分类 | 类型 |
安装尺寸 [mm] |
基本步距角 [°] |
附加功能 |
|---|---|---|---|---|
| 无齿轮 |
|
13 ～ 85 | 1.8 |
编码器、 电磁制动 |
|
|
28 ～ 56.4 | 0.9 |
编码器、 电磁制动 |
|
|
42、60 | 1.8 | 无 | |
| 带齿轮 |
|
28 ～ 90 | 0.05 ～ 0.5 | 编码器 |
|
28 ～ 60 | 0.09 ～ 0.36 | 无 | |
|
51、61 | 0.018 ～ 0.036 | 无 |
5相步进电动机
| 分类 | 类型 |
安装尺寸 [mm] |
基本步距角 [°] |
附加功能 |
|---|---|---|---|---|
| 无齿轮 |
标准
|
20 ～ 85 | 0.72 | 编码器 |
|
|
28、42、60 | 0.36 | 编码器 | |
| 带齿轮 |
|
42、60 | 0.024 ～ 0.2 | 无 |
选择最适合您应用的电动机
2相步进电动机在低速范围内的转矩，以及5相步进区域内主要在高速范围内的转矩已经大大增加。 您可以从各种速度和转矩中选择适合您规格的电动机。

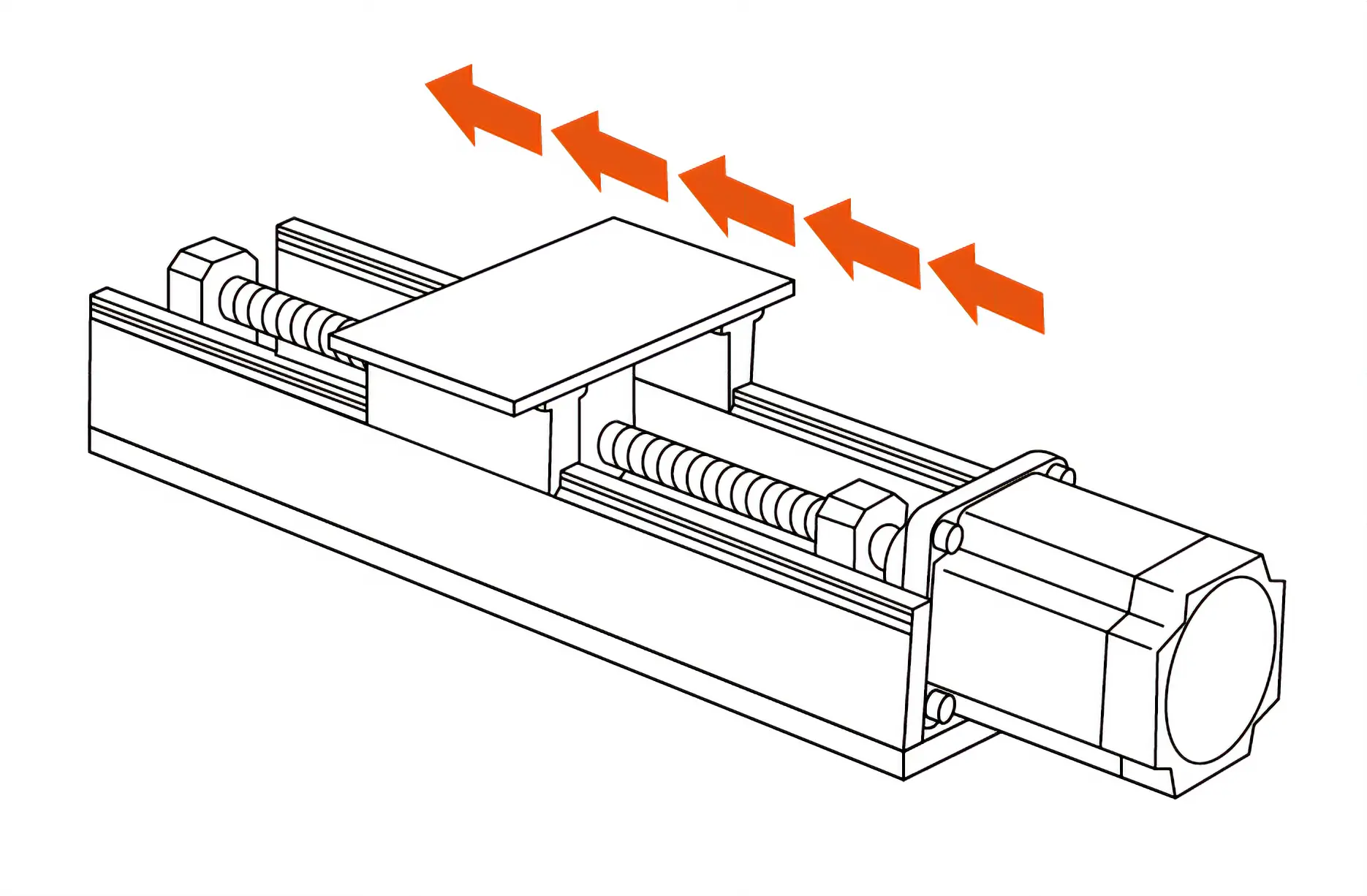

用途示例 短距离微动运行。
对于需要快速加速和减速的应用，建议使用具有低速高转矩的2相步进电机。
用途示例 长距离往返运行。
用于高速区域的用途，推荐使用高速转矩高的5相步进电动机。
用途示例 短距离、大惯量微动运行。
在加减速时若需要更大的转矩，建议使用减速机型。
相关产品
步进电动机 PKP系列/CVD系列 脉冲输入类型驱动器
希望以脉冲列输入轻松使步进电动机运转。 这是符合此需求的电动机和脉冲列输入驱动器。 进一步追求高效率设计、高转矩、低振动，以获得更好的性能。
5相步进电动机 PKP系列/CVD系列 全闭环控制型 驱动器
保持步进电动机的便利性，结合外部传感器，可以实现亚微米级的高精度定位运行。这对于需要更高精度控制的设备和设备设计构建将有所贡献。
