编码器 旋转编码器

特征

您可以通过视频查看旋转编码器的特征。

小型、薄型、轻量增量编码器

外径ϕ30 mm，厚度 22 mm，重量 33 g（圆轴型）/38 g（中空轴型），小型、薄型、轻量，可安装在狭窄的空间。

外径仅φ30mm 的小型设计，同时提供从 100P/R ～最大 4000P/R 的多种分辨率选择。

有14种类型提供选择，包括适合与步进电动机搭配使用的分辨率以及适合角度计算的解析度。

提供多种输出电路类型

输出电路有 Line Driver 输出、电压输出、开路集电极输出三种。

可在 85°C 的高温环境下使用

可以检测机构的实际位置、速度、旋转方向

通过在机构上安装旋转编码器，可以建立机构的预测维护系统。

• 应用例

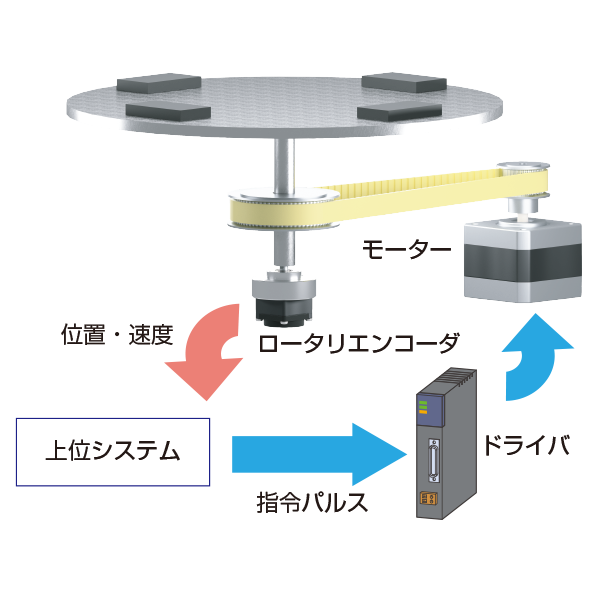

  在皮带和滑轮机构中，可以检测因皮带偏转或断裂而导致的电动机和机构之间的旋转差异

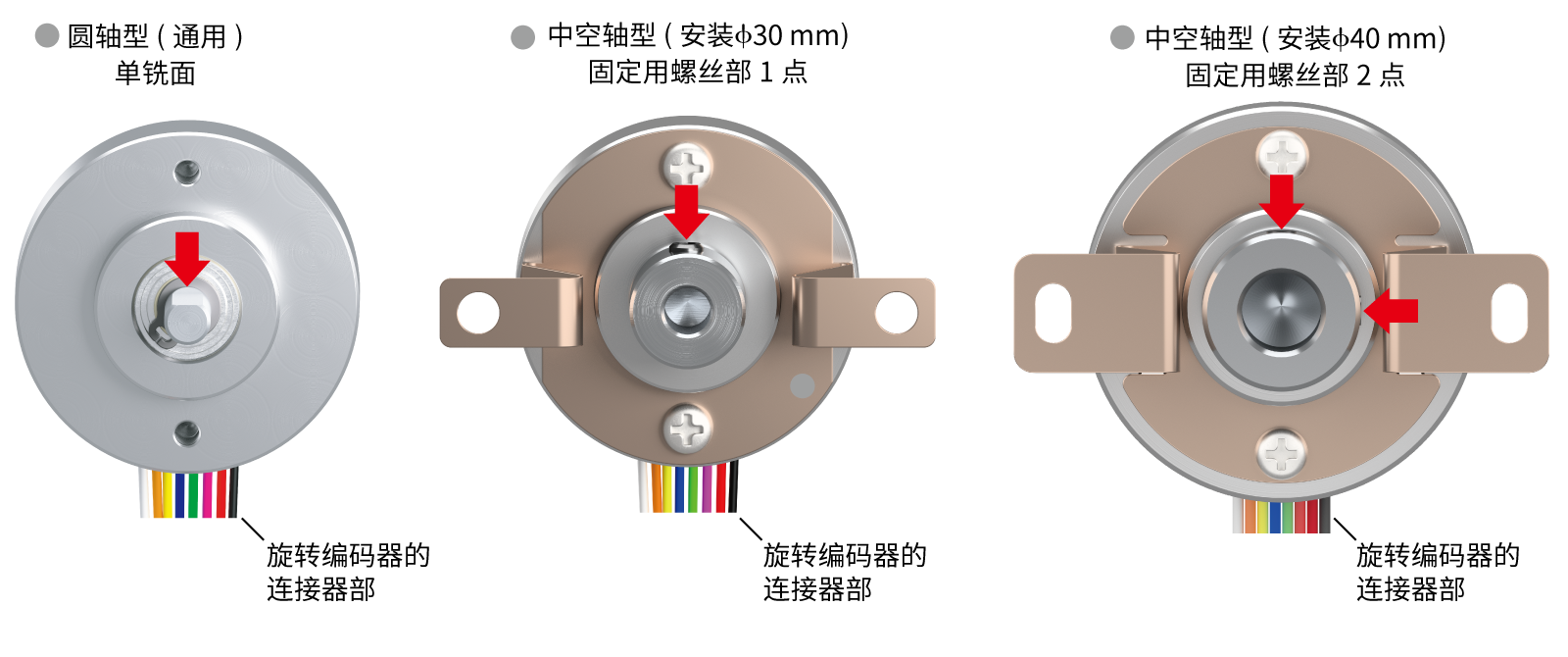

轻松对准机械原点和 Z 相信号

Z 相信号在轴铣切部（圆轴型）或固定螺丝部（中空轴型）从编码器连接器旋转 180°的位置输出。在调整机械原点和 Z 相信号之间的位置关系时，请以此为参考。

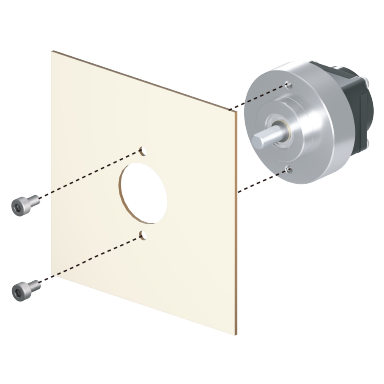

可依机构安装

系列

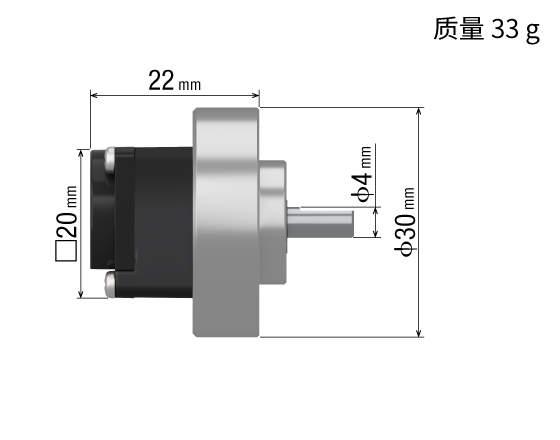

圆轴型

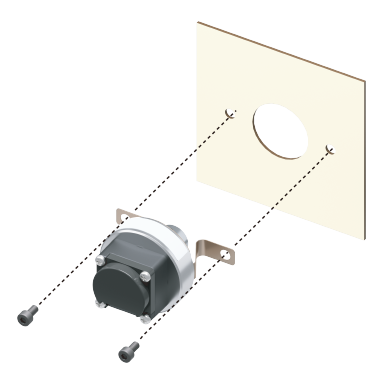

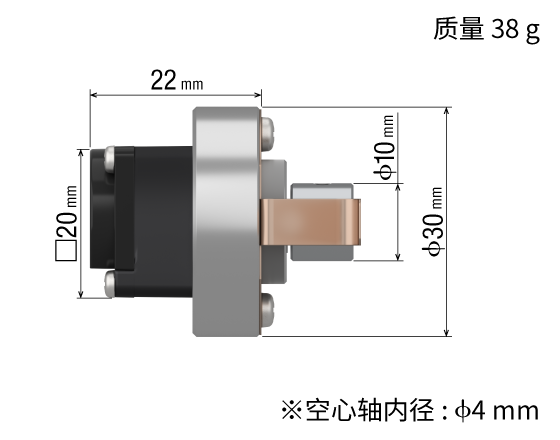

中空轴型

旋转编码器 品名的读取方法

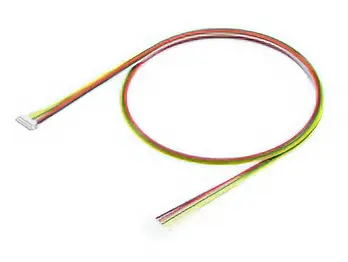

编码器连接电缆线（另售）

编码器连接用电缆线可通过连接器连接至旋转编码器。

	品名	适用编码器	长度（m）	定价
	LCE05A-006	电压输出、开路集电极输出	0.6	1,100日元

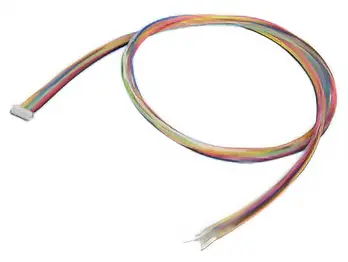

	LCE08A-006	线性驱动输出

弹性，可动屏蔽性连接用编码器用电缆线。

	品名	适用编码器	长度（m）	定价
	CC010E1R	Line Driver输出/电压输出/开路集电极输出	1	2,500日元
	CC020E1R		2	3,900日元
	CC030E1R		3	5,300日元

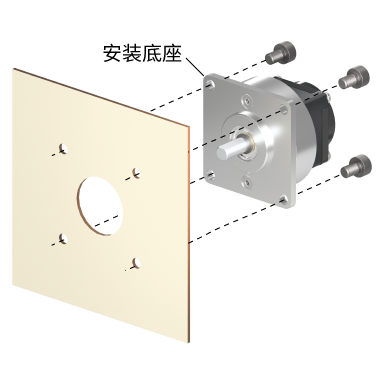

安装底座 圆轴型用（另售）

安装底座组装成圆轴型。

		品名	定价
	组装示例	PEF2	2,000日元

• 应用例

圆轴型旋转编码器可以使用安装脚座后面安装。
