电动滑台

EZS系列

滚珠丝杠驱动
搭载闭环步进电动机
行程50～850mm
小型、高刚性、简易防尘结构

特征下载产品种类・相关情报产品搜索

特征 | 电动滑台 EZS系列

滑台部分的特征
搭载AZ系列的优点
驱动器的特征与产品线
支援软件、监视功能

滑台部分的特征

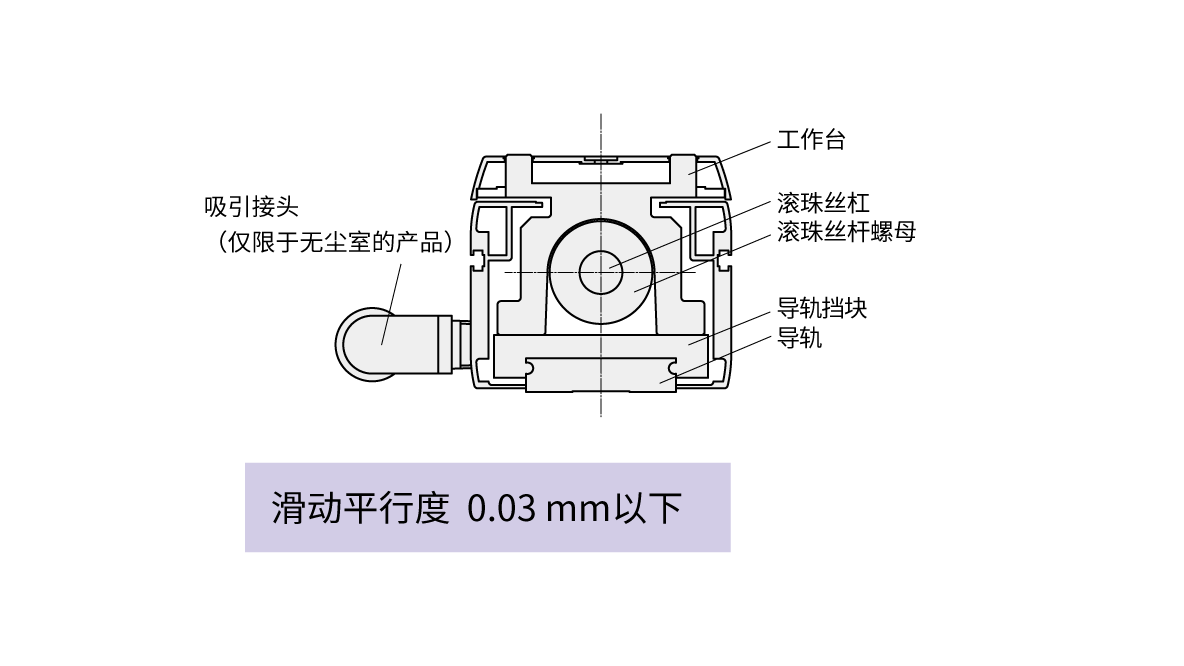

高刚性・高精度

由于采用高刚性导轨，实现小型且高容许惯量。

高刚性、高精度导轨

导轨采用了THK制造的LM导轨^※。
薄型不锈钢导轨可以承受高惯性力矩。
- ※ 为 THK股份有限公司的注册商标。

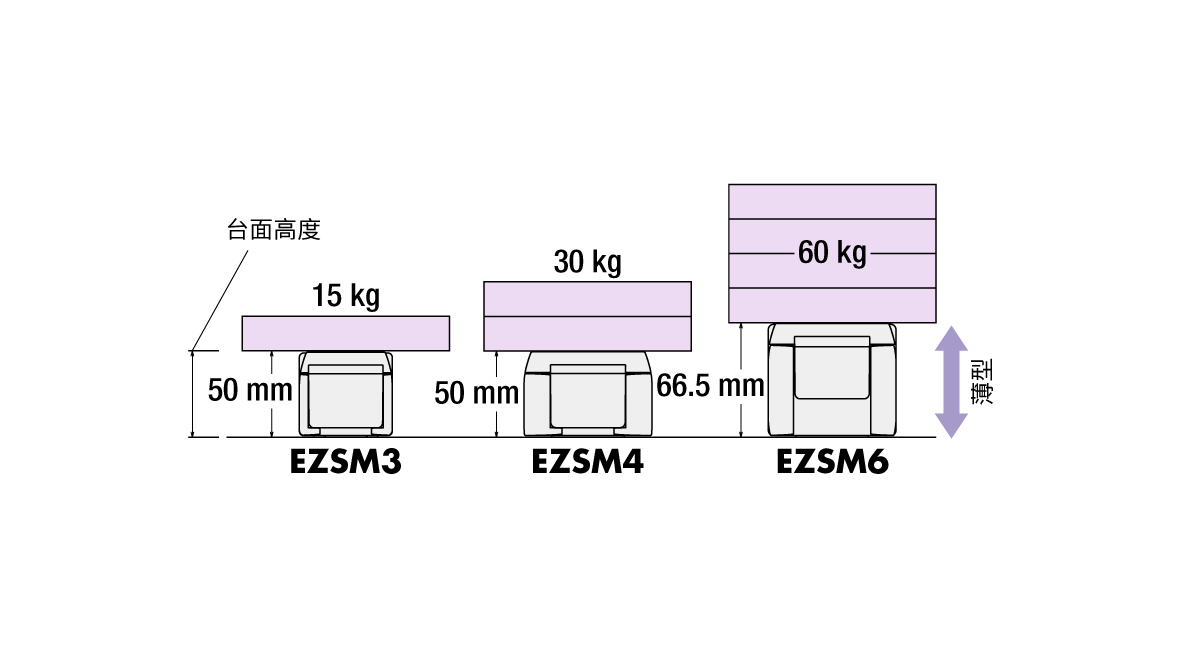

薄型但实现了高质量

高容许惯性力矩

小型但实现了高惯性力矩。

※ 以EZSM6为例。

滚动方向的容许惯性力矩值 [N･m]

型号	静态容许惯性力矩	动态容许惯性力矩
EZSM3	52.0	10.5
EZSM4	176	27.8
EZSM6	340	55.6

可进行高负载的高速驱动

可以轻松计算出最短定位时间

针对本公司的电动传动装置相关产品，我们准备了支持工具，可以根据“型号”“运行条件”计算出作为参考的定位时间。

可设置于狭窄空间

这种产品构造也适合于空间有限的情况。

避免周边机器的干扰

电动机安装方向可朝4个方向变更，因此可配合设置场所自由变更电缆线出线方向。

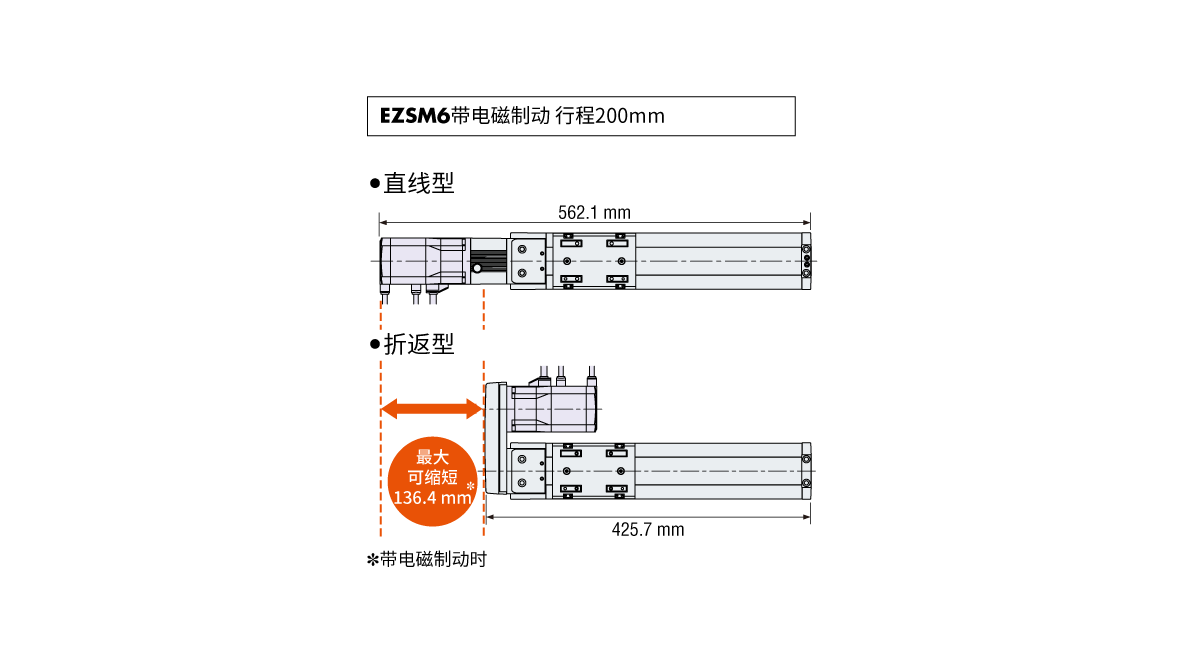

折返型设计可以缩短整体长度

折返型总长较直线型短，最多 136.4 mm，因此有助于节省设备空间。有助于节省设备空间。

简易防尘构造

透过采用不锈钢板的简易防尘构造，防止异物侵入，亦可减少发尘。

防止异物侵入

采用不锈钢板的简易防尘构造，防止外部异物的侵入。

防尘结构

在工作台部搭载低发尘的滚轮构造，与不锈钢板滚动接触，以防止产生磨损粉尘。

无尘室对应（ISO 规格洁净度等级 3）

除了备有低发尘的滚轮构造外，亦采用低发尘洁净润滑油，实现 ISO 规格等级 3（相当于 FED 规格等级 1）的洁净度的无尘室对应产品。

关于无尘室对应品的详细信息，请参阅此处

可简单完成2轴组合

可简单组合2轴的专用安装脚座。

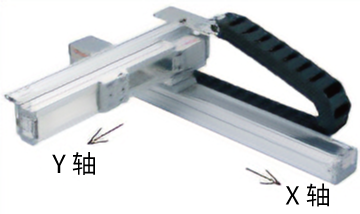

X-Y安装

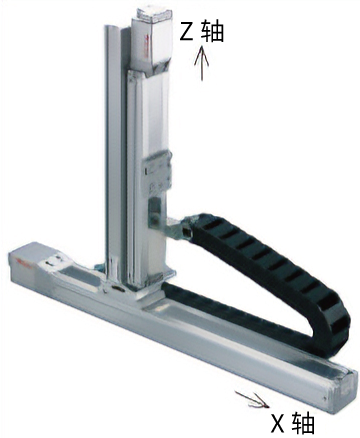

X-Z安装

详细信息请参阅这里

备有专用电缆线坦克带（另售）。

搭载AZ系列的优点

搭载免电池绝对式编码器

搭载小型的免电池绝对式编码器（ABZO编码器）。可提高生产力并降低成本。

机械式传感器
即使断电也可保持位置信息
多回转绝对式编码器
可从标准的原点，以电动机轴传感±900圈（1800圈）的绝对位置

无需外部传感器

采绝对式系统，无需原点传感器、限位传感器。

优点

高速原点返回+原点返回精度提升
降低成本
节省配线
不受外部传感器错误动作的影响

免电池

免电池的机械式传感器。
位置信息由ABZO编码器机械管理。

优点

不需要更换电池
提高驱动器设置的自由度
海外运送也令人安心

通过编程功能简化主程序

AZ系列支持连结运行、运转时间设定、条件区分及 Loop 运行等多种编程功能（部分机种除外）。
可以使用支援软件 MEXE02 进行设定，可以简化上位系统的程序。

定位运行数据设置值（最多256点）
通用输出入点数（输入10点、输出6点）
通信用输出入点数（输入16点、输出16点）
AZ系列的便捷功能及使用方法
简易编程及各功能的灵活运用事例

电动机运转状态和功能的数据收集有助于预防性和预测性维护

该软件具有多种监控功能，用于检查电动机的运作状态。
透过针对不同情况使用不同的监视器，可以缩短设备的启动和调整时间，并可用于维护和保养。

监控功能，可视化电动机运转状态并帮助收集数据

AZ 系列内置的 ABZO 传感器可让您以数字方式监控电动机的运作状态。

[以支援软件 MEXE02 监视的状况]

另外，内藏定位功能型可以通过工业网络实现上位主站的数据收集。

关于网络转换器的类型和所支持的FA网络

对于预防性和预测性维护有用的信息功能

在各信息的监视项目设定任意数值之后，即可在达到该数值时对外部输出信号。
将此信息导入上位系统有助于及早发现问题并调整产品维护时间。

信息功能范例

组合信息

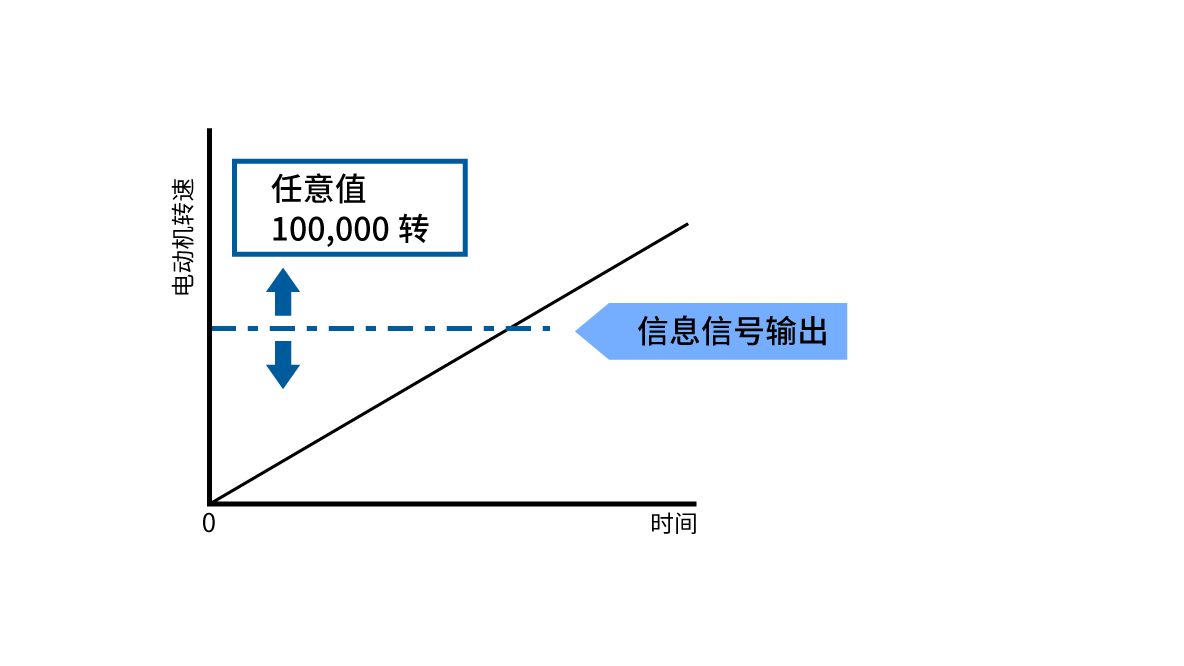

可以预先设置想要输出的转数，达到该转数后输出。（电动机继续运行）

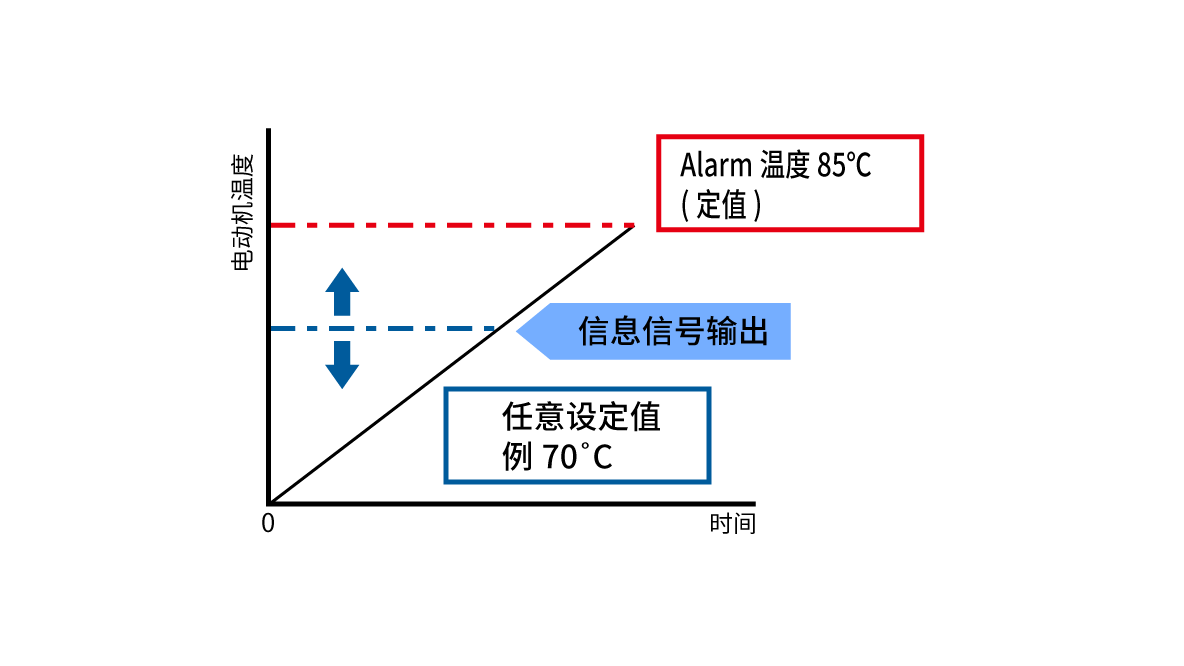

温度信息

可以预先设置所需的输出温度，而驱动器达到该温度后就会输出。（电动机继续运行）

统一配线・控制・维修备品

本公司提供搭载αSTEP AZ 系列的各种机构制品。
搭载相同的电机、驱动器，可统一配线、控制、维修备品。

接线标准化

电动机电缆线、输出入信号、电源等配线都是相同的。

控制标准化

这些产品可以用相同的方法来做，因为控制方法是相同的。网络控制时，遥控 I/O 和命令代码相同。省去了编写程序的麻烦。

维修配件统一

由于电动机、驱动器和电缆线都是通用的，因此可以最大限度地减少维护部件。管理成本（零件成本、管理空间）可以降低。

搭载AZ系列的阵容

电动传动装置（搭载AZ系列）

电动滑台	电动缸	小型电动缸	齿条・齿轮系统	电动夹爪	中空旋转传动装置
EAS系列 EZS系列 EZSH系列	EAC系列	DR系列 DRS2系列	L系列	EH系列	DGⅡ系列

搭载电动机的电源输入因系列而异。请查看各个系列的页面以获取详细的阵容。

驱动器特性与产品线

可选择与上位系统相符的驱动程序

备有对应各种控制、系统、接口的产品阵容。

驱动器类型		对应接口	单轴驱动器
			AC电源输入	DC电源输入

网络对应	通过FA网络，直接从电动机控制驱动器	EtherCAT	○	○
		EtherNet/IP™	○	○
		PROFINET	○	○
		MECHATROLINK-Ⅲ	○	-
		SSCNETⅢ/H	○	-
内藏定位功能	驱动器内蔵运行数据。可以通过Modbus(RTU)和I/O进行控制。使用网络转换器可以实现CC-Link控制。	Modbus(RTU) I/O CC-Link^※	○	○
带RS-485通信的脉冲序列输入型	通过脉冲信号进行控制。可以通过Modbus(RTU)监视电动机的状态信息。	脉冲序列 Modbus(RTU)	○	○
脉冲序列输入	通过脉冲信号进行控制	脉冲序列	○	○
