其他安装底座

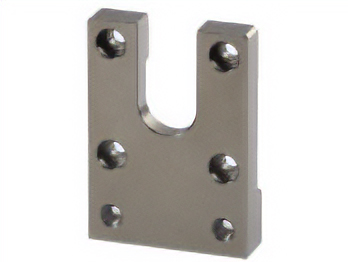

安装板

用于安装传动装置的专用安装脚座。

适用于DRLII系列、DRS2系列和DRS系列

用于安装标准型和导轨型传动装置的专用安装脚座。
材质：钢材，表面处理：黑色化学镀镍

  品名 定价 适用产品
DRLII系列、DRS2系列、DRS系列专用安装板
PADRL-20 18,400日元 DRL20、DRL20G
PADRL-28 19,500日元 DRL28、DRL28G
DRS28、DRS28G
PADRL-42 20,600日元 DRL42、DRL42G
DRSM42、DRSM42G
DRS42、DRS42G
PADRL-60 21,700日元 DRL60、DRL60G
DRSM60
DRS60、DRS60G

温度开关用

使用本产品直接安装在电源配电盘或其他外壳内。。
用于独立安装回路产品温度开关的金属配件，仅兼容于 DIN 导轨安装。。
具有防止水平方向移动和松动的功能。
材质：SPCC，表面处理 化学镀镍

  品名 定价 适用产品
风扇用温度开关 加热器用温度开关
温度开关用配件
MAFP02 450日元 AM2-XA1 AM2-XB1

外部调速器和外部转矩设定器用

这是用于外部调速器和外部转矩设定器的 DIN 导轨安装脚座。
也提供带有防护装置的类型，用于保护电位计设定值。
主体/材质：SPCC 表面处理：化学镀镍
防护网/材质：SUM24L 表面处理：化学镀镍

  品名 定价 适用产品
外部速度设定器・外部转矩设定器用安装底座
外部速度设定器・外部转矩设定器安装示例
MADP04 无防护装置 1,000日元

电容器用

这是一款 DIN 导轨安装脚座，与所有东方马达 UL 认可的电容器兼容。
材质：铝 表面处理：白色防蚀铝

  品名 定价
电容器用安装底座
PADP01C 600日元

AC速度控制器用

当速度控制器安装在电控箱面板表面时使用。

材质

树脂

  品名 定价 适用产品
速度控制器
调速器用
EPUA-21 300日元 SS21L, SS21L-SSSD、SS22L, SS22L-SSSD、SS21M, SS21M-SSSD、SS22M, SS22M-SSSD

接线时，请使用 EP11MS圆形插座。

EZS系列专用双轴安装脚座

电动滑台 EZS 系列与 2 轴组合使用时的专用安装脚座。
备有各种产品以对应 X-Y 安装和 X-Z 安装的各个方向。

EZS系列专用双轴安装托架

双轴安装托架的种类和价格　[50mm单位]

可组合的产品

EZS系列专用双轴安装托架

【X-Y安装】

X轴 Y轴 可搬重量（kg）
EZSM4 EZSM3 最大2.3
EZSM6 EZSM3 最大5.8
EZSM6 EZSM4 最大12.7
EZS系列专用双轴安装托架

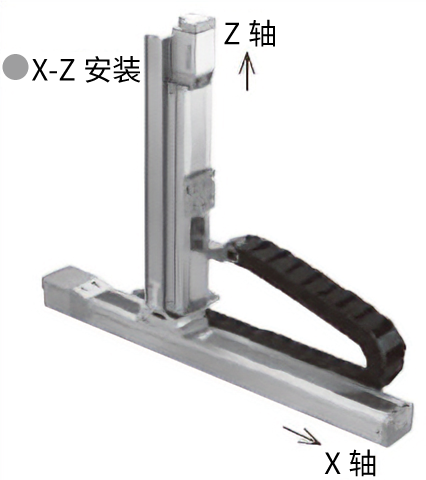

【X-Z安装】

X轴 Z轴 可搬重量（kg）
EZSM4 EZSM3 最大3.5
EZSM6 EZSM3 最大3.5
EZSM6 EZSM4 最大6.7
  • 有些产品无法组合。 请检查下表以了解适用产品的详细信息。
  • 双轴侧（Y 轴、Z 轴）滑台最大长度为 300 mm。
  • 即使导程不同，规格值也保持不变。
  • X 轴水平安装时的规格值。
  • 这些产品不适合无尘室使用。

电缆固定架（单独贩售）

专用电缆固定架可与2轴安装脚座配合使用。
最适合保护或引导双轴和三轴组合中使用的电缆的产品。

电缆线夹具(另售)

＜EZS 系列依行程（X 轴）适用电缆固定架产品名称＞

行程[mm] 电缆固定架品名 定价
50～70 PACH65-11 10,200日元
80～120 PACH65-13 11,000日元
130～170 PACH65-14 11,400日元
180～220 PACH65-15 11,800日元
230～270 PACH65-17 12,600日元
280～320 PACH65-18 13,000日元
330～370 PACH65-20 13,800日元
380～420 PACH65-21 14,200日元
430～470 PACH65-22 14,600日元
行程[mm] 电缆固定架品名 定价
480～520 PACH65-24 15,400日元
530～570 PACH65-25 15,800日元
580～620 PACH65-27 16,600日元
630～670 PACH65-28 17,000日元
680～720 PACH65-29 17,400日元
730～770 PACH65-31 18,200日元
780～820 PACH65-32 18,600日元
830～850 PACH65-34 19,400日元

双轴安装托架的种类和价格　[50mm单位]

EZSM4与EZSM3的组合 EZSM6与EZSM3的组合 EZSM6与EZSM4的组合 定价
R型 L型 R型 L型 R型 L型
PAB-S4S3R005 PAB-S4S3L005 PAB-S6S3R005 PAB-S6S3L005 PAB-S6S4R005 PAB-S6S4L005 19,800日元
PAB-S4S3R010 PAB-S4S3L010 PAB-S6S3R010 PAB-S6S3L010 PAB-S6S4R010 PAB-S6S4L010 20,300日元
PAB-S4S3R015 PAB-S4S3L015 PAB-S6S3R015 PAB-S6S3L015 PAB-S6S4R015 PAB-S6S4L015 20,800日元
PAB-S4S3R020 PAB-S4S3L020 PAB-S6S3R020 PAB-S6S3L020 PAB-S6S4R020 PAB-S6S4L020 21,300日元
PAB-S4S3R025 PAB-S4S3L025 PAB-S6S3R025 PAB-S6S3L025 PAB-S6S4R025 PAB-S6S4L025 21,800日元
PAB-S4S3R030 PAB-S4S3L030 PAB-S6S3R030 PAB-S6S3L030 PAB-S6S4R030 PAB-S6S4L030 22,300日元

适用产品

  • 附/无电磁刹车行通用。
  • 根据轴配置和组合方式，应用表分为表1和表2。 详细请参阅下表。

＜表1（模式1）＞

构成 组合 电缆
固定架 		下轴
电动机
安装方向 		上轴 电动机安装方向
标准型 右转 左转
X-Y
EZS系列专用双轴安装底座
R型
无 标准型 〇 〇 ×
右转 〇 〇 ×
左转 〇 〇 ×
有 标准型 〇※1 〇 ×
右转 〇 〇 ×
左转 〇※3 〇※3 ×
EZS系列专用双轴安装底座
L型
无 标准型 〇※1 × 〇
右转 〇 × 〇
左转 〇 × 〇
有 标准型 〇※1 × 〇
右转 〇※3 × 〇※3
左转 〇 × 〇
X-Z
EZS系列专用双轴安装底座
R型
无 标准型 〇 〇 〇
右转 〇 〇 〇
左转 〇 〇 〇
有 标准型 〇 〇 〇※2
右转 〇 〇 〇※2
左转 〇※3 〇※3 〇※2、3
EZS系列专用双轴安装底座
L型
无 标准型 〇 〇 〇
右转 〇 〇 〇
左转 〇 〇 〇
有 标准型 〇 〇※2 〇
右转 〇※3 〇※2、3 〇※3
左转 〇 〇※2 〇

※1

能改变电动机电缆线出线方向

※2

上轴行程为 50 mm 并配备电磁刹车时除外。

※3

使用另售的电缆固定架时，需要更改电缆固定架的安装位置。关于更改后的安装位置，请参考下表。

＜表2（模式2）＞

构成 组合 电缆固定架 下轴电动机安装方向 上轴 电动机安装方向
标准型 右转 左转
X-Y
EZS系列专用双轴安装底座
R型
无 标准型 〇 〇 ×
右转 〇 〇 ×
左转 〇 〇 ×
有 标准型 〇※1 〇 ×
右转 〇 〇 ×
左转 × × ×
EZS系列专用双轴安装底座
L型
无 标准型 〇※1 × 〇
右转 〇 × 〇
左转 〇 × 〇
有 标准型 〇※1 × 〇
右转 × × ×
左转 〇※3 × 〇※3
X-Z轴
EZS系列专用双轴安装底座
R型
无 标准型 〇 〇 〇
右转 〇 〇 〇
左转 〇 〇 〇
有 标准型 〇 〇 〇※2
右转 〇※3 〇※3 〇※2、3
左转 〇 〇 〇※2
EZS系列专用双轴安装底座
L型
无 标准型 〇 〇 〇
右转 〇 〇 〇
左转 〇 〇 〇
有 标准型 〇 〇※2 〇
右转 〇 〇※2 〇
左转 〇※3 〇※2、3 〇※3

※1

能改变电动机电缆线出线方向

※2

上轴行程为 50 mm 并配备电磁刹车时除外。

※3

使用电缆固定架（另售）时，必须改变电缆固定架的安装位置。 对于更改后的安装位置，请参阅下表。

电缆固定架（另售）安装位置变更时的安装位置

EZSM4

下轴搭载电动机 变更后的安装位置 [mm]
L1 L1 L2 L2
模式1
R型/L型 		模式2
R型/L型 		模式1
R型/L型 		模式2
R型/L型
ARM46SAK 13 13 214 208
ARM46SMK -16 -16 229 223
ARM46AC 13 13 215 209
ARM46MC -17 -17 229 223
AZM46AK 11 11 216 210
AZM46AC
AZM46MK -20 -20 231 225
AZM46MC

EZSM6

下轴搭载电动机 更改后的安装位置 [mm]
L1 L1 L2 L2
模式1
R型/L型 		模式2
R型/L型 		模式1
R型/L型 		模式2
R型/L型
ARM66SAK 83 83 173 167
ARM66SMK 48 48 190 184
ARM66AC 83 83 173 167
ARM66MC 48 48 190 184
AZM66AK 75 75 177 171
AZM66AC
AZM66MK 29 29 200 194
AZM66MC

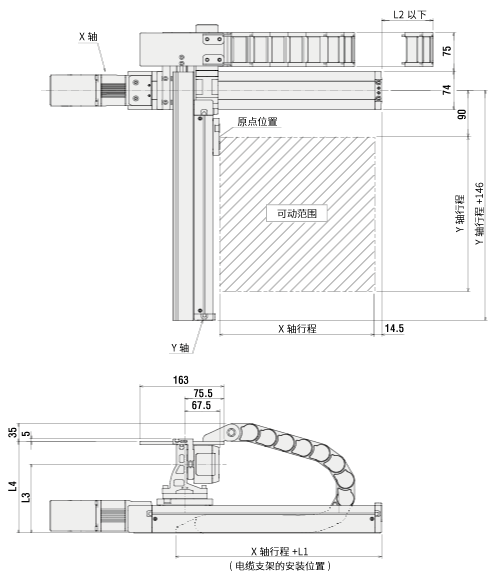

＜例：X-Y安装 模式1＞

变更后的电缆线夹安装位置 模式1
2轴安装脚座 品名 X轴 Y轴 L3 L4
PAB-S4S3R(L)□□□ EZSM4 EZSM3 117 161
PAB-S6S3R(L)□□□ EZSM6 EZSM3 133.5 177.5
PAB-S6S4R(L)□□□ EZSM6 EZSM4 133.5 177.5
  • 品名中的□□□需填入Y轴的行程数字。

＜例：X-Y安装 模式2＞

变更后的电缆线夹安装位置 模式2
安装脚座 品名 X轴 Y轴 L3 L4
PAB-S4S3R(L)□□□ EZSM4 EZSM3 117 161
PAB-S6S3R(L)□□□ EZSM6 EZSM3 133.5 177.5
PAB-S6S4R(L)□□□ EZSM6 EZSM4 133.5 177.5
  • 品名中的□□□需填入Y轴的行程数字。
