特征 | 无刷电动机 BXⅡ系列

宽幅的速度控制范围 2 ～ 4000r/min

速度比1：2000 ：

适用于从低速到高速需要稳定转矩的应用。
（模拟设定时为30 ～ 4000r/min。）

稳定的电动机驱动

速度变化率 ±0.05％

可减低因为工件的变化（负载的变动）及周围环境的变化（环境温度变化、电压变动）造成的速度不均。

Flutter 特性有效值：约 0.1 %

显示电动机运转的不均匀现象，即 Flutter 特性的有效值：约 0.1 % （额定转速时的参考值）
即使以一定的速度进行旋转，实际上也会出现围绕目标转速的小幅度速度变动。 此运转的不均匀现象即称为 Flutter。

最多16速的多段速运行

运行速度、加减速度等运行数据，最大可以设定16点。

仅通过I/O，可控制最多16点的数据运行和切换

运行速度、加减速度等运行数据，最大可以设定16点。

连接多个运行数据

除了单一数据设定外，还可以设定连结运行，即连接多个运行数据。

• ※ 所谓停留时间，是指至开始下一次定位运转前的等待时间。

可以同方向连续运行

指令位置超出「循环设定范围」参数的设置时，即可将指令位置和多运行数据归零。 由于多运行数据亦归零，因此可朝同一方向进行连续运转动作。

所有型号均可选择是否配备带电磁制动。根据驱动器发送的运行指令信号，自动控制电磁制动的ON/OFF。

支持上下驱动（下降运行）

如果配备电磁制动，上下驱动时也能实现稳定的速度控制。

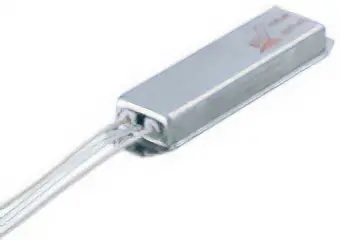

上下驱动时会产生再生能量。请使用单独销售的再生电阻。

停止时可以保持位置

垂直方向^※、水平方向驱动时可以保持位置。
水平方向驱动时，可以通过励磁电动机产生保持力，设定停止时的伺服锁定。

• ※ 对于上下驱动（下降运行）的用途，请使用带电磁制动的型号。

防止工件在紧急情况下坠落

由于电磁制动是无励磁操作型，因此在停电等情况下断电时也能自动工作。立即停止电动机，防止工件掉落。

电磁刹车的结构与寿命｜技术资料

可用于像是张力（制动器）、压接（冲压）、紧固等需要调整转矩和张力的场合。

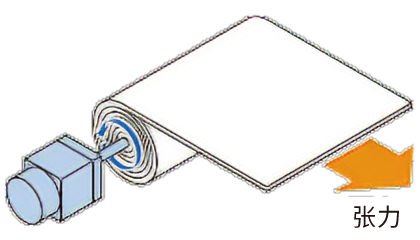

• 张力 ― 作为获得张力的刹车使用



• 推压 ― 用于冲压等压力用途



可将电动机瞬间最大转矩的设定范围以1%为单位，限制在0~250 %之间。

• 转矩限制精度约为±10%（相对于额定转矩）
• 可以通过外部信号（TL输入）切换转矩限制的ON/OFF

使用支援软件 MEXE02 进行简单设定和快速启动

通过使用支援软件 MEXE02，除了可进行运转资料或各种参数设定、编辑之外，还可示教、监视各种状态。

支援软件下载请点击这里

多种功能，从启动到维护进行全面支持

• 启动/评估

  提供了在配线检查和测试运行时非常有用的功能。

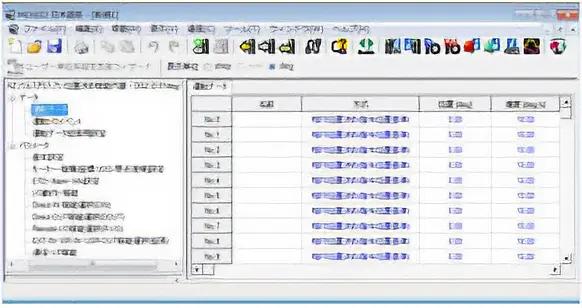

  • 运行数据的设定和保存
  • I/O监视
  • 示教/遥控运行
• 调整

  安装设备后，有助于电动机动作调整的功能。

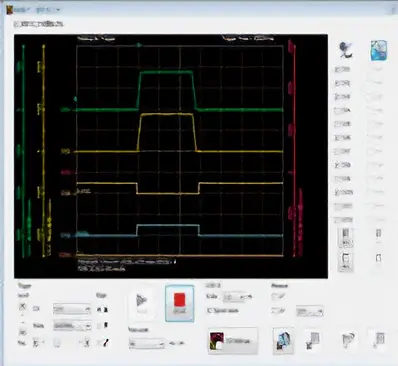

  • 波形监视
• 诊断/维护

  开始运行后有助于发生问题时进行诊断和维护功能。

  • Alarm监视
  • 状态监视
  • Warning监视

•

•

支援软件的功能详情请点击这里

可进行现场监控和故障排除

可在驱动器的显示面板上监视速度和 Alarm 讯息。 也可以在操作面板上进行数据设定和测试运转。

连接数据设定器 OPX-2A，操作更加方便。

小型驱动器支持紧密安装，节省安装空间

驱动器内部零件的优化配置，实现小型、薄型化。 能紧密贴合安装配置多台，进一步实现节省空间。

减速机型

减速机型	平行轴减速机	中空轴扁平式减速机
	GFS减速机	FR减速机
外观
特征	铁轴 宽范围的减速比	节省空间、降低成本 高容许转矩
输出	30W、60W、120W 200W、400W	30W、60W、120W 200W、400W
减速比	5 ～ 200	5 ～ 200
额定寿命	10000小时	10000小时
容许径向负载※	1400N	2040N
容许轴向负载※	400N	800N
容许转矩※	70N・m	54N・m

• ※ 输出200W、3000r/min、减速比是最大减速比情况下的值。

关于减速机的更多信息，请参阅这里。

• 大幅提升容许转矩
  蜗轮蜗杆减速机（另售）

  适用电动机：无刷电动机 平行轴减速机 30W

  • 容许转矩约为平行轴减速机的3倍
  • 具备自锁功能，适用于需防止因自体重量造成下滑的负载保持应用
  • 直交轴/中空轴设计，有助于节省空间

  了解更多详情，请参阅这里。



• 大幅提升允许负载
  法兰盘输出头（另售）

  适用电动机：无刷电动机 平行轴减速机 100W/120W

  • 采用薄型设计，实现高容许负载（容许径向负载/容许轴向负载）
  • 适用于AGV、旋转工作台等重物搬送用途
  • 可直接安装于负载轴或机构本体，减少设计工时

  了解更多详情，请参阅这里。
