特征 | 无刷电动机 BMU系列

旋转控制，简单速度控制。

观看简单速度控制的视频

配线简单，快速启动。

观看简单配线和启动的视频

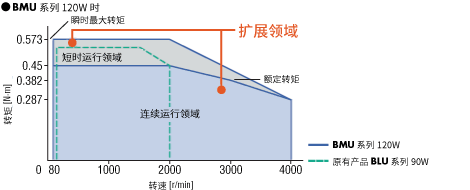

最高转速 4000 r/min 速度比 1：50（为旧有产品的 2.5 倍）

BMU 系列最高速度为 4000r/min。 速度比达到 1：50（80~4000r/min）。 速度变动率亦从旧有产品±0.5%大幅提升至±0.2%。

无刷电动机的优势

无刷电动机采用转子部分安装永久磁铁的设计，实现了高效率。
可以减少消耗电力和CO₂排放，是一种节能电动机。此外，由于电动机小型轻量，有助于资源节约，为碳中和做出贡献。

• 了解更多无刷电动机的优势
• 速度控制电动机引入案例——与变频器的比较

• 转速显示

  显示以 1 r/min 为单位的电动机转速。 此外，计算输送带减速比，设定成减速比参数，即可以 m/s 显示输送带搬运速度。 可直接确认输送带搬运速度。



• 负载率显示

  将电动机的额定转矩视为100%，可通过百分比显示负载率（40∼200%）。
  除了可确认装置起动时的负载状态外，亦可确认长年变化下的负载状态。



• 保护功能

  搭载过负载保护功能与过电压保护功能等各种保护功能。
  当保护功能运作，除了在显示器上显示 Alarm 代码外，也会输出 Alarm 信号。



4速运行

可将数据设定成运行数据 No.0、No.1、No.2、No.3，进行 M0 与 M1 端子的输入切换，以执行 4 速运行。

注意

4速运行时，电动机的旋转方向无法透过外部输入信号改变。（30、60、120W的情况）

设定加减速时间

要进行加速时间、减速时间的设定时，除了可调整加减速时间设定器外，亦可进行数字设定。

• 设定范围：0.0～15.0秒（初始值: 0.5秒）

可仔细调整搬运物启动停止时的冲击缓和或配合生产节拍，自由进行时间设定。

停止时保持输出轴

在电动机停止时，能以电力保持负载。（保持力约为额定转矩的50％）

注意

对驱动器的电源供给为 OFF 时，将失去保持力。 停电时，无法防止落下。

其他功能

• 设定旋钮的锁定
• 以外部信号运转时，可将正面面板的开关作设为「无效」。

可直接连接的锁定杆式连接器（连接器类型）

专为小型电动机设计的锁定杆式连接器，实现了电动机与驱动器之间的直接连接。

简单连接

由于锁定把手式不需要螺丝安装，因此可简单连接电缆线。

安装方法

• 插入连接器
• 扳下锁紧把手
• 连接完成

电动机与驱动器的直接连接^※

无需中继器，最长可连接10米。

提供可动电缆线

在电缆线重复弯曲的应用中使用可动连接电缆线。

• ※ 对于连接器类型，我们准备了适用于中继连接的IP等级对应连接电缆线。

可以选择电缆线出线方向

防尘·抗水规格电动机的特征

优良的防护构造、保护等级

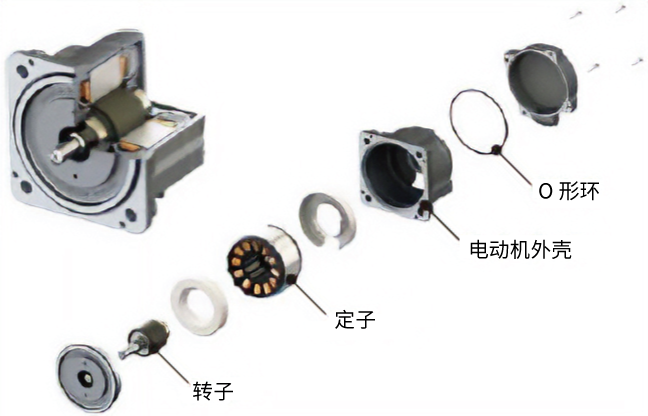

• 电动机结构

  在零件的接合部分采用密封件（O形环），防止水进入电动机内部。



• 连接器结构

  连接器结构内藏垫圈、O形环，提高了防水性能。
  连接器部分也符合IP67标准。



可水洗的IP67规格



安装在设备上时可直接水洗。



即使是在易沾染粉尘的环境下也适用

防水测试条件：

水下1米、30分钟

考虑到逐年老化的「水洗防水试验」公司独立评估

• ※ 关于测试条件的详细信息，请参阅这里。

提高耐蚀性

采用不易生锈的特殊涂装，输出轴和螺丝使用不锈钢材料。由于安装面也进行了涂装，因此即使与不锈钢装置组合也不易生锈。

适合干净环境

因为是高效率电动机，所以没有安装冷却风扇。因此，无需担心卷入外部的灰尘。

新推出的IP66/IP67规格连接电缆线（连接器类型用）

我们推出了用于电机和驱动器之间中继连接的 IP 规格连接电缆线。
中继部分的连接器采用符合 IP66/IP67 标准的产品。

• 产品的详细信息请咨询附近的各据点、营业所或客户咨询中心。
• IP等级对应连接电缆线的目录请点击这里

除了旧有的平行轴减速机 GFV 减速机之外，产品种类更增加了具备高减速比、高强度、节省空间等特色的减速机。
大幅提升输出轴的容许载重或最大容许转矩。

减速机的种类与特征

减速机种类	平行轴减速机			直交轴减速机	中空轴扁平减速机
	GFV减速机	JV减速机	JB减速机	JH减速机	FR减速机
外观
特征	铁轴、不锈钢轴 输出轴端部带有螺丝孔加工 食品机械用H1润滑油类型也在产品线中	高减速比 不锈钢轴	高刚性 高减速比 脚座安装一体型	节省空间、节省成本 高强度 不锈钢轴	节省空间、节省成本 高容许转矩
输出	30W、60W、120W 200W、300W、400W	200W、300W、400W	200W、300W、400W	60W、120W、200W 300W、400W	30W、60W、120W 200W、300W、400W
减速比	5 ～ 200	100 ～ 450	5 ～ 1200	5 ～ 200	5 ～ 200
额定寿命	10000小时	5000小时	5000小时	5000小时	10000小时
容许径向负载※	1400N	3123N	3672N	2405N	2040N
容许轴向负载※	400N	480N	577N	550N	800N
容许转矩※	70N・m	198N・m	518N・m	82.8N・m	54N・m

• ※ 输出200W、3000r/min、减速比为最大减速比时的值。

关于减速机的更多信息，请参阅这里。

• 大幅提升容许转矩
  蜗轮蜗杆减速机（另售）

  适用电动机：无刷电动机 平行轴减速机 30W

  • 容许转矩是平行轴减速机的约3倍
  • 具备自锁功能，适用于需防止因自体重量造成下滑的负载保持应用
  • 直交轴/中空轴设计，有助于节省空间

  了解更多详情，请参阅这里。



• 大幅提升容许负载
  法兰盘输出头（另售）

  适用电动机：无刷电动机 平行轴减速机 100W/120W

  • 采用薄型设计，实现高容许负载（容许径向负载/容许轴向负载）
  • 适用于AGV、旋转工作台等重物搬送用途
  • 可直接安装于负载轴或机构本体，减少设计工时

  了解更多详情，请参阅这里。
