特征 | 网络转换器

特征

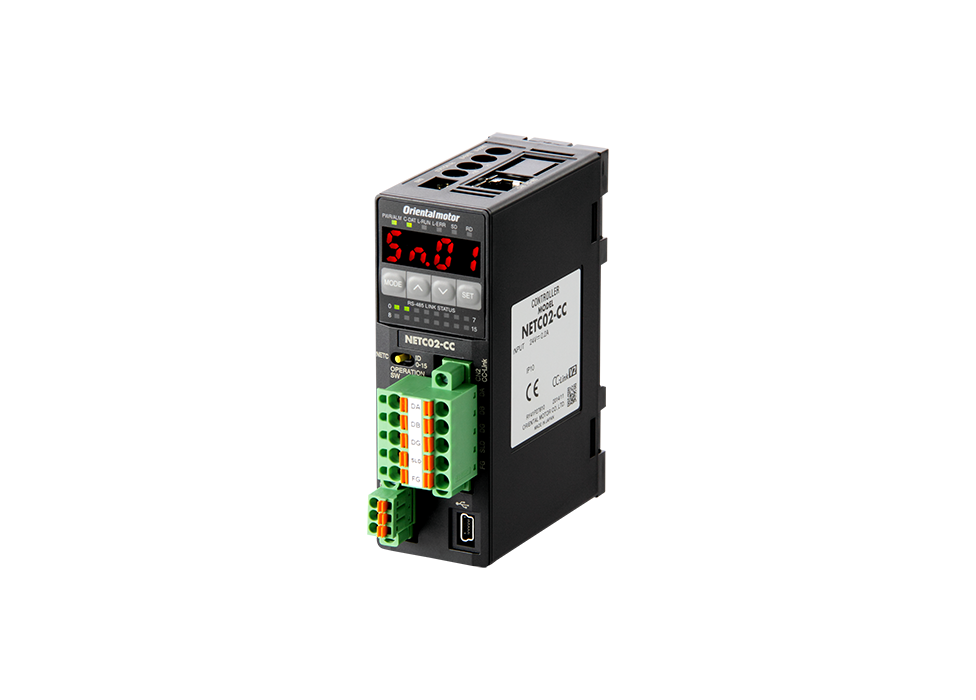

网络转换器是将各种 FA 网络通信协议转换为本公司特有的 RS-485 通信转换器。
在各种FA网络环境下，可以控制我们的RS-485兼容产品。

使用EtherCAT通信时的配置示例

连接示例

网络转换器与 RS-485 通讯对应产品连接时，仅需通过一条随附的电缆线即可完成配线。

类型

通信协议	CC-Link Ver.2兼容	CC-Link Ver.1.1兼容	MECHATROLINK-II	MECHATROLINK-III	EtherCAT
品名	NETC02-CC 详细规格 请点击这里	NETC01-CC 详细规格 请点击这里	NETC01-M2 详细规格 请点击这里	NETC01-M3 详细规格 请点击这里	NETC01-ECT 详细规格 请点击这里
最大连接台数	16	12	16
转换器的设定方法	本体操作面板	CC-Link通信	-	-	EtherCAT通信
	支持软件 MEXE02（免费下载）

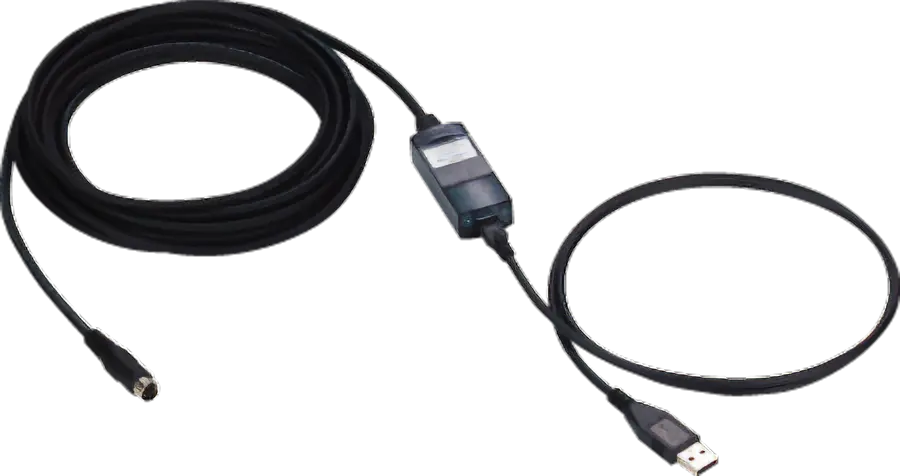

	USB电缆线 规格：USB2.0 （全速） 形状：A to miniB	支持软件用 通信电缆线 CC05IF-USB（另售）

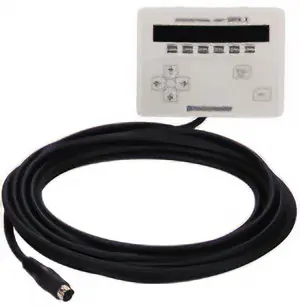

	-	数据设定器※ OPX-2A（另售）

• ※ 数据设定器也可用于监视通信时间的扫描时间等。

NETC02-CC 常见问题

以 FAQ 形式回答与 CC-Link Ver.2 对应的 NETC02-CC 相关的问题。

NETC02-CC 常见问题

对应产品

介绍对应产品。

无刷电动机

AC

单相100-120V输入、单相/三相200-240V输入

DC

24/48V输入

系列	电源输入
BLE系列 RS-485通信类型	AC
BLV系列	DC

步进电动机/电动传动装置

AC

单相100-120V、单相/200-240V输入

DC

DC24V输入

系列	电源输入
RKⅡ系列 内置定位功能型	AC
CRK系列 内置定位功能型	DC
DRLⅡ系列 内置定位功能型	DC

αSTEP／电动传动装置

AC

单相100-120V、单相/200-240V输入

DC

DC24/48V输入

系列	电源输入
AR系列 内置定位功能型	AC/DC
DGⅡ系列	AC/DC

αSTEP 搭载免电池绝对式编码器／电动传动装置

AC

单相100-120V、单相/三相200-240V输入

DC

DC24/48V输入

类型		AZ系列 驱动器 电源输入
（电动机或电动传动装置）	系列	单轴驱动器 内置定位功能型	单轴驱动器 带RS-485通信的脉冲序列输入型	mini驱动器 RS-485通信类型
αSTEP	AZ系列	AC/DC	AC/DC	DC
电动滑台	EZS系列	AC/DC	AC/DC	DC
	EAS系列	AC/DC	AC/DC	DC
	EZSH系列	AC	AC	-
电动缸	EAC系列	AC/DC	AC/DC	DC

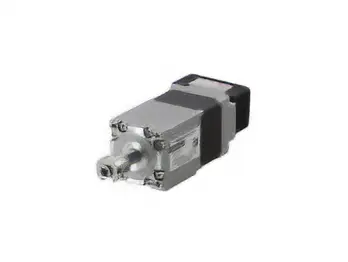

小型电动缸	DR系列	DC	DC	DC

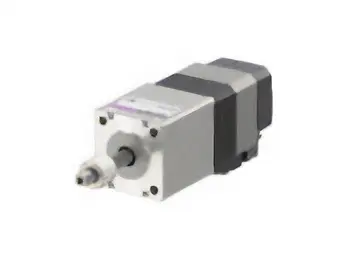

	DRS2系列
齿条・齿轮系统	L系列	AC/DC	AC/DC	DC
电动夹爪	EH系列	DC	DC	DC
中空旋转传动装置	DGⅡ系列	AC/DC	AC/DC	DC

设计支持

可帮助客户缩短设备的开发和启动时间。

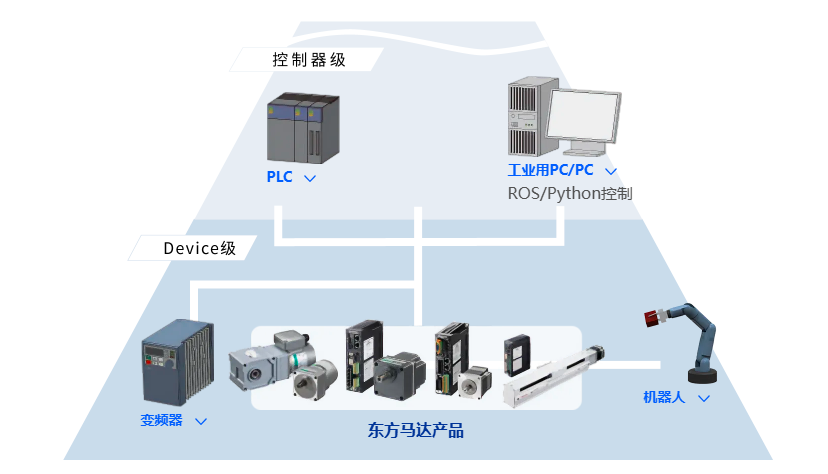

与其他公司产品的组合与连接

在此记载本公司产品连接其他公司「触摸屏」、「PLC」的相关信息。
除了可下载对象厂商的画面范例与连接指南，也介绍可直接连接本公司产品与其他公司机器之通讯电缆线。
可有效缩短程序设计、启动时间，敬请活用。

目标制造商：
施耐德电气控股公司 / 发那科电动机株式会社 /
三菱电动机株式会社 / 株式会社基恩士 / 欧姆龙株式会社 /
株式会社日立产机系统 / 安川电动机株式会社

详细信息请点击这里

• ※ EtherCAT®是Beckhoff Automation GmbH（德国）授权的专利技术，是注册商标。
  EtherCAT® is a registered trademark and patented technology, licensed by Beckhoff Automation GmbH, Germany.
• ※ MECHATROLINK是MECHATROLINK协会的注册商标。
• ※ CC-Link是CC-Link协会的注册商标。
