αSTEP AZ系列 产品阵容

驱动器

对应接口 驱动器型

单轴驱动器

AZD-CEP

mini驱动器

AZD-K2RD

多轴驱动器

AZD4A-KED
EtherCAT ●
EtherCAT对应 		请查看“DC电源输入”的产品阵容。
EtherNet/IP ●
EtherNet/IP对应
PROFINET ●
PROFINET对应
Modbus（TCP、UDP） －
CC-Link IE Field Basic －
MECHATROLINK ●
MECHATROLINK-Ⅲ对应
SSCNETⅢ/H ●
SSCNETⅢ/H对应
CC-Link ●
内藏定位型 ※
Modbus（RTU） ●
内藏定位型
I/O ●
内藏定位型
脉冲序列 ●
RS-485通信带脉冲序列输入型
脉冲序列输入型
  • ※ 如果使用CC-Link进行控制，内藏定位型需要另外购买的网络转换器（网关）。
  • ※ EtherCAT®是Beckhoff Automation GmbH（德国）授权的专利技术，并已注册商标。
  • ※ EtherNet/IP™是ODVA的商标。
  • ※ PROFINET是PROFIBUS Nutzerorganisation e.V.（PNO）的商标或注册商标。
  • ※ Modbus是Schneider Automation Inc. 的注册商标。
  • ※ CC-Link IE是三菱电机株式会社的注册商标。
  • ※ MECHATROLINK是MECHATROLINK协会的注册商标。
  • ※ SSCNETⅢ/H是三菱电机株式会社的注册商标。
  • ※ CC-Link是CC-Link协会的注册商标。

电动机

电缆线型

电动机型 安装尺寸
[mm] 		励磁最大静止转矩
[N・m] 		齿隙
[arcmin] 		分辨率
（1000P/R设定时）
[゜/脉冲] 		电磁制动
有 无
标准 标准※1
单铣面/直线/键槽 		42 0.3 ～ 0.77 - 0.36 ○※2 ○
60※6 1.2 ～ 2 ○ ○
85※6 2 ～ 4 ○※2 ○
TS减速机 小齿隙 TS减速机※3
（直齿轮机构） 		42 0.65 ～ 2.3 15 ～ 45 0.012 ～ 0.1 ○ ○
60 1.8 ～ 6 10 ～ 35 ○ ○
90 6 ～ 25 10 ～ 25 ○ ○
FC减速机 直交轴FC减速机※4
（面齿轮机构） 		42 0.7 ～ 3 15 ～ 25 0.012 ～ 0.05 ○ ○
60 2.5 ～ 10.5 10 ～ 15 ○ ○
PS减速机 PS减速机
（行星齿轮机构） 		42 1 ～ 3 15 0.0072 ～ 0.072 ○ ○
60 3.5 ～ 8 7 ～ 9 ○ ○
90※6 10 ～ 37 ○ ○
HPG减速机 无齿隙 HPG减速机※5
轴输出/法兰输出
（谐波行星®） 		40 1.5 ～ 2.5 3 0.04 ～ 0.072 ○ ○
60 5.9 ～ 9 ○ ○
90 10 ～ 24 0.024 ～ 0.072 ○ ○
谐波减速机 谐波减速机
（谐波驱动®） 		42 3.5 ～ 5 0 0.0036 ～ 0.0072 ○ ○
60 7 ～ 10 ○ ○
90 33 ～ 52 ○ ○
  • 谐波行星®、谐波驱动®是株式会社谐波驱动系统ズ的注册商标或商标。

※1

轴形状是从单铣面/直线/带键中选择。（键槽：安装尺寸42mm是AZM48）

※2

AZM46、AZM98仅限

※3

电缆线引出方向可以从输出轴的4个方向（下/上/右/左）中选择。

※4

请查看直交轴FC减速机型的详细信息在这里。

※5

我们提供最大励磁转矩24N・m以上的产品，请访问ORIM VEXTA WEB Shop。（AZ系列和减速机的组合。客户需要自行组装电动机和减速机。）

※6

我们还提供了在高速领域发挥更高转矩的AZX系列。有关产品的详细信息，请点击这里查看。

从产品阵容中选择品名

连接器型（IP66）

电动机型 安装尺寸
[mm] 		最大励磁静止转矩
[N・m] 		齿隙
[arcmin] 		分辨率
（1000P/R设定时）
[°/脉冲] 		电磁制动
有 无
标准 标准
单铣面/直线/带键 		42 0.3 ～ 0.77 - 0.36 ○ ○
60 1.2 ～ 2 ○ ○
TS减速机 小齿隙 NEW
TS减速机※1
（直齿轮机构） 		42 0.65 ～ 2.3 15 ～ 45 0.012 ～ 0.1 ○ ○
60 1.8 ～ 6 10 ～ 35 ○ ○
FC减速机 NEW
直交轴FC减速机※2
（面齿轮机构） 		42 0.7 ～ 3 15 ～ 25 0.012 ～ 0.05 ○ ○
60 2.5 ～ 10.5 10 ～ 15 ○ ○
PS减速机 NEW
PS减速机
（行星齿轮机构） 		42 1 ～ 3 15 0.0072 ～ 0.072 ○ ○
60 3.5 ～ 8 7 ～ 9 ○ ○
谐波减速机 无齿隙 NEW
谐波减速机
（谐波驱动®） 		42 3.5 ～ 5 0 0.0036 ～ 0.0072 ○ ○
60 7 ～ 10 ○ ○
  • 谐波驱动®是株式会社谐波驱动系统的注册商标或商标。

※1

连接器方向可以选择输出轴的4个方向（下/上/右/左）。

※2

关于直交轴FC减速机型的详细信息，请点击这里查看。

从产品阵容中选择型号

file

输入机构条件和运行条件，可以选择系列等电动机的条件，在网站上可以进行容量计算。

电动机选择工具

电动传动装置

  • 中空旋转传动装置

    将旋转台机构集成到电动机中，是适合索引驱动的传动装置。

    DGⅡ系列

    传动装置内部采用减速机构，因此可以实现高输出驱动。

    • DGM130R-AZAC
      纵向
    • DGB130R18-AZACR
      横向
    安装尺寸
    [mm]     		旋转平台轴承 中空径
    [mm]     		减速比 电动机方向 容许转矩
    [N･m]     		容许惯性力矩
    [N･m]     		容许轴向负载
    [N]     		电源输入
    60 深槽滚珠轴承 φ28 18 纵向 0.9 2 100 DC
    85 交叉滚子轴承 φ33 12 横向 3 10 500 AC/DC
    18 纵向/横向 4.5
    36 横向 9
    130 φ62 18 纵向/横向 12 50 2000
    36 横向 24
    200 φ100 18 纵向 50 100 4000 AC

    从产品阵容中选择型号

    file

    输入机构和运行条件，选择系列等电动机条件，可以在网站上进行容量计算。

    电动机选择工具
  • 电动缸

    将电动机与直线运动机构一体化，适用于推拉作业的传动装置。

    EAC系列

    电动缸。缸体部分有直线型和折返式型两种。

    • EAC4-D25-AZAC
      直线型
      标准
    • EAC4R-D25-AZAC
      折返型
      标准
    • EAC4W-D25-AZAC
      直线型
      （带轴导轨）
    • EAC4WR-D25-AZAC
      折返型
      （带轴导轨）
    电动机型 安装尺寸
    [mm]     		型号 最大可搬运重量
    [kg]     		推力
    [N]     		行程
    [mm]     		电源输入
    [V]     		电磁制动
    有 无
    直线型
    标准     		28×28 EACM2 水平15/垂直5 ～50 50～150
    （50mm单位）     		DC24 - ○
    42×42 EACM4 水平30/垂直14 ～140 50～300
    （50mm单位）     		单相100-120
    单相200-240
    三相200-240
    DC24/48     		○ ○
    60×60 EACM6 水平60/垂直30 ～400 ○ ○
    直线型
    带轴导轨盖     		28×86 EACM2W 水平15/垂直4.5 ～50 50～150
    （50mm单位）     		DC24 - ○
    直线型
    带轴导轨
    带轴导轨盖     		42×114 EACM4W 水平30/垂直13 ～140 50～300
    （50mm单位）     		单相100-120
    单相200-240
    三相200-240
    DC24/48     		○ ○
    60×156 EACM6W 水平60/垂直28 ～400 ○ ○
    折返型
    标准     		42×42 EACM4R 水平30/垂直12.5 ～125 50～300
    （50mm单位）     		○ ○
    60×60 EACM6R 水平60/垂直30 ～360 ○ ○
    折返型
    带轴导轨
    带轴导轨盖     		42×114 EACM4RW 水平30/垂直11.5 ～125 50～300
    （50mm单位）     		○ ○
    60×156 EACM6RW 水平60/垂直28 ～360 ○ ○

    从产品阵容中选择品名

  • 电动滑台

    将电动机和直线运动机构一体化的、适用于工件搬运用途的最佳传动装置。

    比较电动滑台的系列和类型

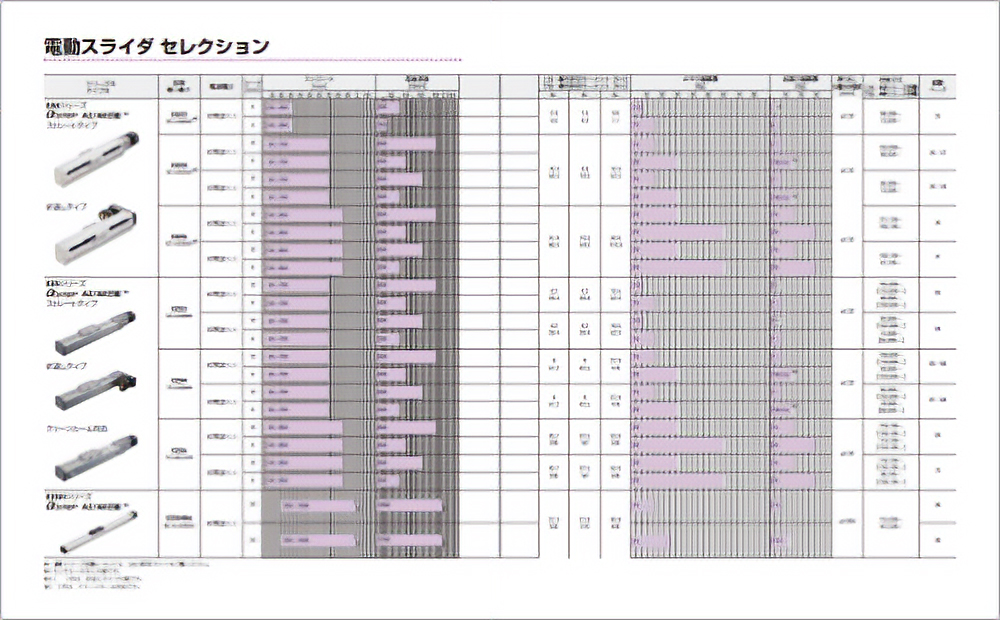

    电动滑台选择

    EZS系列

    采用不锈钢板简易防尘结构，防止异物侵入，同时抑制扬尘。滑台部分备有直线型和折返型两种。

    • EZSM4-D025-AZAC
      直线型
    • EZSM4L-D025-AZAC
      折返型
    类型 滑台宽度×高度
    [mm]     		型号 最大可搬运重量
    [kg]     		行程
    [mm]     		电源输入
    [V]
    直线型
    直线型
    折返型
    折返型
    		54×50 EZSM3 水平15/垂直7 50～700（50mm单位） 单相 100-120
    单相/三相 200-240
    DC24/48
    74×50 EZSM4 水平30/垂直14 50～700（50mm单位）
    74×66.5 EZSM6 水平60/垂直30 50～850（50mm单位）

    从产品阵容中选择品名

    EZS系列 无尘室对应

    保持EZS系列的功能和性能，在滚珠丝杠和导轨、轴承上采用低粉尘清洁润滑脂，是实现无尘室对应（ISO规格等级3）的产品。

    EZSM4CL-D025-AZAC
    类型 滑台宽度×高度
    [mm]     		型号 最大可搬运重量
    [kg]     		行程
    [mm]     		电源输入
    [V]
    直线型
    直线型
    折返型
    折返型
    		54×50 EZSM3 水平15/垂直7 50～700（50mm单位） 单相 100-120
    单相/三相 200-240
    DC24/48
    74×50 EZSM4 水平30/垂直14 50～700（50mm单位）
    74×66.5 EZSM6 水平60/垂直30 50～850（50mm单位）

    从产品阵容中选择品名

    EAS系列

    EZSM4X-D025-AZAC
    直线型
    类型 宽度×高度
    [mm]     		型号 最大可搬运重量
    [kg]     		行程
    [mm]     		电源输入
    [V]     		电磁制动
    有 无
    直线型
    直线型
    		40×38 EASM2 水平15/垂直5 50～300
    （50mm单位）     		DC24 - ○
    58.4×60 EASM4 水平30/垂直14 50～500
    （50mm单位）     		单相100-120
    单相200-240
    三相200-240
    DC24/48     		○ ○

    从产品阵容中选择品名

  • 齿条・齿轮

    将电动机和直线运动机构一体化的、适用于工件推拉用途的传动装置。

    L系列

    提供平行和垂直两种类型的产品，安装自由度高。除了高精度定位外，还能进行最大100kg的高负载搬运。

    • LM4B40AZAC-1
      平行（B型）
    • LM4F40AZAC-1
      垂直（F型）
    拉杆移动方向 安装尺寸
    ［mm］     		类型 电源输入 可搬运重量
    ［kg］     		使用速度范围
    ［mm/s］     		行程
    ［mm］     		电动机 电磁制动
    水平
    水平(B型)
    垂直
    垂直(F型)
    		60 高速 AC 7 0 ～ 500 100 ～ 800 AZM66 无/带
    10 0 ～ 250
    DC 5 0 ～ 200 100 ～ 500
    10 0 ～ 100
    高可搬重量 AC 30 0 ～ 90 100 ～ 800
    DC 0 ～ 50 100 ～ 500
    80 高速 AC 7 0 ～ 500 100 ～ 1000
    20 0 ～ 250
    DC 7 0 ～ 150
    20 0 ～ 60
    高可搬重量 AC 70 0 ～ 40
    100 0 ～ 20
    DC 50 0 ～ 20
    100 0 ～ 10

    从产品阵容中选择品名

相关产品

数据设定面板

一个简单的触摸面板，可以轻松设定和操作AZ系列。由于预先构建了操作画面、监视画面和参数画面，只需连接AZ系列，即可立即启动电动机。

详情请点击这里（链接到ORIM VEXTA WEB Shop）

数据设定面板

伺服电动机 AZX系列

搭载免电池绝对式编码器的伺服电动机。由于在高速域内能发挥高转矩，因此适用于需要大量移动的定位运行用途。由于基本的操作方法与AZ系列相同，因此设备内的并行使用非常容易。

详情请点击这里

AZX

控制器

支持接口 控制器型

单轴驱动器

AZD-KEP

迷你控制器

AZD-K2RD

多轴控制器

AZD4A-KED
EtherCAT ●
EtherCAT对应 		●
EtherCAT对应 		●
EtherCAT对应
EtherNet/IP ●
EtherNet/IP对应 		●
EtherNet/IP对应 		－
PROFINET ●
PROFINET对应 		●
PROFINET对应 		－
Modbus（TCP、UDP） － ●
以太网型 		－
CC-Link IE Field Basic － ●
以太网型 		－
MECHATROLINK 请查看「AC电源输入」的产品阵容 ●
RS-485通信型 ※ 		●
MECHATROLINK-Ⅲ对应
SSCNETⅢ/H 请查看「AC电源输入」的产品阵容 － ●
SSCNETⅢ/H对应
CC-Link ●
内藏定位型 ※ 		●
RS-485通信型 ※ 		－
Modbus（RTU） ●
内藏定位型 		●
RS-485通信型 		－
I/O ●
内藏定位型 		－ －
脉冲序列 ●
RS-485通信带脉冲序列输入型
脉冲序列输入型 		●
RS-485通信带脉冲序列输入型 		－
  • ※ 内藏定位型或RS-485通信型，当使用CC-Link、MECHATROLINK进行控制时，需要另外购买的网络转换器（网关）。
  • ※ EtherCAT®是Beckhoff Automation GmbH（德国）授权的专利技术，是注册商标。
  • ※ EtherNet/IP™是ODVA的商标。
  • ※ PROFINET是PROFIBUS Nutzerorganisation e.V.（PNO）的商标或注册商标。
  • ※ Modbus是Schneider Automation Inc. 的注册商标。
  • ※ CC-Link IE是三菱电机株式会社的注册商标。
  • ※ Ethernet是富士胶片商业创新株式会社的注册商标。
  • ※ MECHATROLINK是MECHATROLINK协会的注册商标。
  • ※ SSCNETⅢ/H是三菱电机株式会社的注册商标。
  • ※ CC-Link是CC-Link协会的注册商标。

电动机

电缆线型

电动机型 安装孔径
[mm] 		最大静态励磁转矩
[N・m] 		齿隙
[arcmin] 		分辨率
（1000P/R设定时）
[°/脉冲] 		电磁制动
有 无
标准 标准※1
单铣面/直线/带键 		20 0.02 ～ 0.036 - 0.36 - ○
28 0.095 ～ 0.19 - ○
42 0.37 ～ 0.77 ○※2 ○
60 1 ～ 2 ○ ○
TS减速机 小齿隙 TS减速机※3
（直齿轮机构） 		42 0.65 ～ 2.3 15 ～ 45 0.012 ～ 0.1 ○ ○
60 1.8 ～ 6 10 ～ 35 ○ ○
FC减速机 直交轴FC减速机※4
（面齿轮机构） 		35 0.3 ～ 1.1 25 ～ 40 0.0144 ～ 0.05 - ○
42 0.7 ～ 3 15 ～ 25 0.012 ～ 0.05 ○ ○
60 2.5 ～ 10.5 10 ～ 15 ○ ○
PS减速机 PS减速机
（行星齿轮机构） 		28 0.3 ～ 0.5 35 0.036 ～ 0.05 - ○
42 1 ～ 3 15 0.0072 ～ 0.072 ○ ○
60 3.5 ～ 8 7 ～ 9 ○ ○
HPG减速机 无齿隙 HPG减速机
轴输出/法兰输出
（谐波行星®） 		40 1.5 ～ 2.5 3 0.04 ～ 0.072 ○ ○
60 5.9 ～ 9 ○ ○
谐波减速机 谐波减速机
（谐波驱动®） 		30 1.8 ～ 2.4 0 0.0036 ～ 0.0072 - ○
42 3.5 ～ 5 ○ ○
60 7 ～ 10 ○ ○
  • 谐波星象®、谐波驱动®是株式会社谐波驱动系统的注册商标或商标。

※1

轴形状可以选择单铣面/直线/带键。（带键：安装尺寸42mm仅适用于AZM48）

※2

仅限于AZM46

※3

电缆线引出方向可以选择相对于输出轴的4个方向（下/上/右/左）。

※4

直交轴FC减速机型的详细信息请点击这里查看。

从产品阵容中选择品名

连接器型（IP66）

电动机型 安装尺寸
[mm] 		最大静态励磁转矩
[N・m] 		齿隙
[arcmin] 		分辨率
（1000P/R设定时）
[°/脉冲] 		电磁制动
有 无
标准 标准
单铣面/直线/带键 		42 0.3 ～ 0.77 - 0.36 ○ ○
60 1 ～ 2 ○ ○
TS减速机 小齿隙 NEW
TS减速机※1
（直齿轮机构） 		42 0.65 ～ 2.3 15 ～ 45 0.012 ～ 0.1 ○ ○
60 1.8 ～ 6 10 ～ 35 ○ ○
FC减速机 NEW
直交轴FC减速机※2
（面齿轮机构） 		42 0.7 ～ 3 15 ～ 25 0.012 ～ 0.05 ○ ○
60 2.5 ～ 10.5 10 ～ 15 ○ ○
PS减速机 NEW
PS减速机
（行星齿轮机构） 		42 1 ～ 3 15 0.0072 ～ 0.072 ○ ○
60 3.5 ～ 8 7 ～ 9 ○ ○
谐波减速机 无齿隙 NEW
谐波减速机
（谐波驱动®） 		42 3.5 ～ 5 0 0.0036 ～ 0.0072 ○ ○
60 7 ～ 10 ○ ○
  • 谐波驱动®是株式会社谐波驱动 Systems的注册商标或商标。

※1

连接器方向可以选择输出轴的下方/上方/右侧/左侧。

※2

关于直交轴FC减速机的详细信息，请点击这里查看。

从产品阵容中选择品名

file

输入机构条件和运行条件，可以选择系列等电动机的条件，在网站上可以进行容量计算。

电动机选择工具

电动传动装置

  • 中空旋转传动装置

    将旋转台机构集成到电动机中，是适合索引驱动的传动装置。

    DGⅡ系列

    传动装置内部采用减速机构结构，因此可以实现高输出驱动。

    • DGM130R-AZAC
      纵向
    • DGB130R18-AZACR
      横向
    安装尺寸
    [mm]     		旋转平台轴承型 中空径
    [mm]     		减速比 电动机方向 容许转矩
    [N･m]     		容许惯性力矩
    [N･m]     		容许轴向负载
    [N]     		电源输入
    60 深槽滚珠轴承 φ28 18 纵向 0.9 2 100 DC
    85 交叉滚子轴承 φ33 12 横向 3 10 500 AC/DC
    18 纵向/横向 4.5
    36 横向 9
    130 φ62 18 纵向/横向 12 50 2000
    36 横向 24
    200 φ100 18 纵向 50 100 4000 AC

    从产品阵容中选择品名

    file

    输入机构条件和运行条件，可以选择系列等电动机的条件，在网站上可以进行容量计算。

    电动机选择工具
  • 小型电动缸/电动缸

    将电动机和直线运动机构一体化的传动装置，非常适合于推拉作业。

    DR系列

    将αSTEP和滚珠丝杠一体化的、安装尺寸为20mm、28mm的小型电动缸。

    • DR28T25B03-AZAK[]
      平台型
    • DR28R25B03-AZAK[]
      推杆型
    类型 安装尺寸 行程 滚珠丝杠 电缆线引出方向 安装板
    种类 导程
    平台型
    平台型
    		20mm 25mm 精密无盖
    /
    精密带盖     		1mm 下/右/左 无/
    带法兰/
    带脚
    28mm 30mm 加工无盖し
    /
    加工带盖     		1mm
    精密无盖
    /
    精密带盖     		1mm
    /
    2.5mm
    推杆型
    推杆型
    		20mm 25mm 精密无盖
    /
    精密带盖     		1mm 上/下/
    右/左     		无
    28mm 30mm 加工无盖
    /
    加工带盖     		1mm 无/
    带脚
    精密无盖
    /
    精密带盖     		1mm
    /
    2.5mm

    从产品阵容中选择品名

    DRS2系列

    将αSTEP和滚珠丝杠一体化的、安装尺寸为42mm、60mm的小型电动缸。

    • DRSM42LG-04A2AZAK
      带导轨
    • DRSM42-04A8AZAK
      无导轨
    类型 安装尺寸
    [mm]     		行程
    [mm]     		丝杠 电源电压
    [V]     		驱动器型 连接电缆线套件
    带导轨 42 40 加工·精密 DC24/48 内藏定位功能
    RS-485通信带脉冲序列输入
    脉冲序列输入
    EtherNet/IP对应
    EtherCAT对应     		0.5m ～ 20m
    无电磁制动
    带电磁制动
    无导轨 42 40 加工·精密
    60 50 加工

    从产品阵容中选择品名

    EAC系列

    这是电动缸。电动缸部分备有直线型和折返型两种。

    • EAC4-D25-AZAC
      直线型
      标准
    • EAC4R-D25-AZAC
      折返型
      标准
    • EAC4W-D25-AZAC
      直线型
      （带轴导轨）
    • EAC4WR-D25-AZAC
      折返型
      （带轴导轨）
    类型 安装尺寸
    [mm]     		型号 最大可搬运重量
    [kg]     		推力
    [N]     		行程
    [mm]     		电源输入
    [V]     		电磁制动
    有 无
    直线型
    标准     		28×28 EACM2 水平15/垂直5 ～50 50～150
    （50mm单位）     		DC24 - ○
    42×42 EACM4 水平30/垂直14 ～140 50～300
    （50mm单位）     		单相100-120
    单相200-240
    三相200-240
    DC24/48     		○ ○
    60×60 EACM6 水平60/垂直30 ～400 ○ ○
    直线型
    带轴导轨盖     		28×86 EACM2W 水平15/垂直4.5 ～50 50～150
    （50mm单位）     		DC24 - ○
    直线型
    带轴导轨
    带轴导轨盖     		42×114 EACM4W 水平30/垂直13 ～140 50～300
    （50mm单位）     		单相100-120
    单相200-240
    三相200-240
    DC24/48     		○ ○
    60×156 EACM6W 水平60/垂直28 ～400 ○ ○
    折返型
    标准     		42×42 EACM4R 水平30/垂直12.5 ～125 50～300
    （50mm单位）     		○ ○
    60×60 EACM6R 水平60/垂直30 ～360 ○ ○
    折返型
    带轴导轨
    带轴导轨盖     		42×114 EACM4RW 水平30/垂直11.5 ～125 50～300
    （50mm单位）     		○ ○
    60×156 EACM6RW 水平60/垂直28 ～360 ○ ○

    从产品阵容中选择品名

  • 电动滑台

    将电动机和直线运动机构一体化的、适用于工件搬运的传动装置。

    比较电动滑台的系列和类型

    电动滑台选择

    EZS系列

    采用不锈钢板简易防尘结构，防止异物侵入，抑制扬尘。滑台部分备有直线型和折返型两种。

    • EZSM4-D025-AZAC
      直线型
    • EZSM4L-D025-AZAC
      折返型
    类型 滑台宽度×高度
    [mm]     		型号 最大可搬运重量
    [kg]     		行程
    [mm]     		电源输入
    [V]
    直线型
    直线型
    折返型
    折返型
    		54×50 EZSM3 水平15/垂直7 50～700（50mm单位） 单相 100-120
    单相/三相 200-240
    DC24/48
    74×50 EZSM4 水平30/垂直14 50～700（50mm单位）
    74×66.5 EZSM6 水平60/垂直30 50～850（50mm单位）

    从产品阵容中选择品名

    EZS系列 无尘室对应

    保持EZS系列的功能和性能，在滚珠丝杠和导轨、轴承上采用低粉尘清洁润滑脂，是实现无尘室对应（ISO规格等级3）的产品。

    EZSM4CL-D025-AZAC
    类型 滑台宽度×高度
    [mm]     		型号 最大可搬运重量
    [kg]     		行程
    [mm]     		电源输入
    [V]
    直线型
    直线型
    折返型
    折返型
    		54×50 EZSM3 水平15/垂直7 50～700（50mm单位） 单相 100-120
    单相/三相 200-240
    DC24/48
    74×50 EZSM4 水平30/垂直14 50～700（50mm单位）
    74×66.5 EZSM6 水平60/垂直30 50～850（50mm单位）

    从产品阵容中选择品名

    EAS系列

    EZSM4X-D025-AZAC
    直线型
    类型 宽×高
    [mm]     		型号 最大可搬运重量
    [kg]     		行程
    [mm]     		电源输入
    [V]     		电磁制动
    有 无
    直线型
    直线型
    		40×38 EASM2 水平15/垂直5 50～300
    （50mm单位）     		DC24 - ○
    58.4×60 EASM4 水平30/垂直14 50～500
    （50mm单位）     		单相100-120
    单相200-240
    三相200-240
    DC24/48     		○ ○

    从产品阵容中选择品名

  • 齿条・齿轮

    将电动机和直线运动机构一体化的、适用于推拉作业的传动装置。

    L系列

    提供平行和垂直两种类型的产品，安装自由度较高。除了高精度定位外，还能进行最大100kg的高负载搬运。

    • LM4B40AZAC-1
      平行（B型）
    • LM4F40AZAC-1
      垂直（F型）
    导轨移动方向 安装尺寸
    ［mm］     		类型 电源输入 最大可搬运重量
    ［kg］     		使用速度范围
    ［mm/s］     		行程
    ［mm］     		电动机 电磁制动
    水平
    水平(B型)
    垂直
    垂直(F型)
    		60 高速 AC 7 0 ～ 500 100 ～ 800 AZM66 无／有
    10 0 ～ 250
    DC 5 0 ～ 200 100 ～ 500
    10 0 ～ 100
    最大可搬运重量 AC 30 0 ～ 90 100 ～ 800
    DC 0 ～ 50 100 ～ 500
    80 高速 AC 7 0 ～ 500 100 ～ 1000
    20 0 ～ 250
    DC 7 0 ～ 150
    20 0 ～ 60
    最大可搬运重量 AC 70 0 ～ 40
    100 0 ～ 20
    DC 50 0 ～ 20
    100 0 ～ 10

    从产品阵容中选择品名

  • 电动夹爪

    可根据抓取物品自由设定夹持力、抓取时间和速度的电动夹爪。

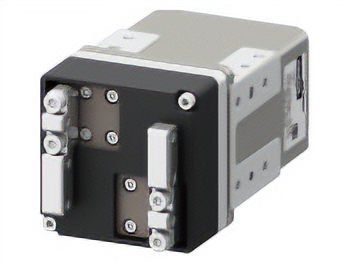

    EH系列

    实现像人手指尖一样精细的“抓取”，助力自动化和省力化。

    • EH3-AZAKH
      EH3
    • EH4-AZAKH
      EH4
      最大夹持力 行程
    （两侧）     		最小移动量
    （两侧）     		尺寸 重量
    EH3-AZAKH
    EH3-AZAKH
    		7N 0 ～ 15mm 0.02mm W42.5mm × D80.5mm × H36mm 200g
    EH4-AZAKH
    EH4-AZAKH
    		25N 0 ～ 25mm W48.5mm × D91mm × H46mm 380g

    从产品阵容中选择品名

相关产品

数据设定面板

一个简单的触摸面板，可以轻松设定和操作AZ系列。由于操作画面、监视画面、参数画面已经预先构建，因此只需连接AZ系列，即可立即启动电动机。

详细信息请点击这里（链接到ORIM VEXTA WEB Shop）

数据设定面板
