AZ系列基本功能手册 将ABZO传感器的值复制到驱动器：电动传动装置的情况

这是关于AZ系列基本功能的简易手册。有关功能的详细信息，请查阅使用说明书(功能篇)。
本内容的适用产品为，AZD-A/AZD-C/AZD-K/AZD-AD/AZD-CD/AZD-KD/AZD-AX/AZD-CX/AZD-KX。

当需要更改搭载AZ系列的电动传动装置的「电动机·机构（坐标/JOG/原点恢复）设定」相关参数时，请务必执行。以下为目标参数的示例。

  • 电子齿轮A、电子齿轮B
  • 电动机旋转方向
  • 关于圆整的参数
  • JOG、ZHOME、HOME相关参数
将ABZO传感器的值复制到驱动器的电动传动装置的情况

AZ系列的参数在ABZO传感器和驱动器中分别保存了不同的值。ABZO传感器中保存了基于产品规格的值，如坐标信息。ABZO传感器中保存的值是固定值，因此无法更改。另一方面，驱动器参数中保存了标准型（仅电动机）的值。

在出厂状态下，优先使用ABZO传感器中保存的参数（固定值）。但是，如果在MEXE02中更改参数，除了更改的参数之外，其他参数也会变成驱动器中设定的值（「电动机·机构（坐标/JOG/原点恢复）设定」相关的参数除外）。因此，在运行时可能会出现意外的动作。

为了防止此类故障，请事先将ABZO传感器的固定值复制到驱动器。通过复制到驱动器，可以使驱动器的参数与ABZO传感器的固定值保持一致。

将ABZO传感器的值复制到驱动器的电动传动装置的情况

将ABZO传感器的值复制到驱动器的步骤

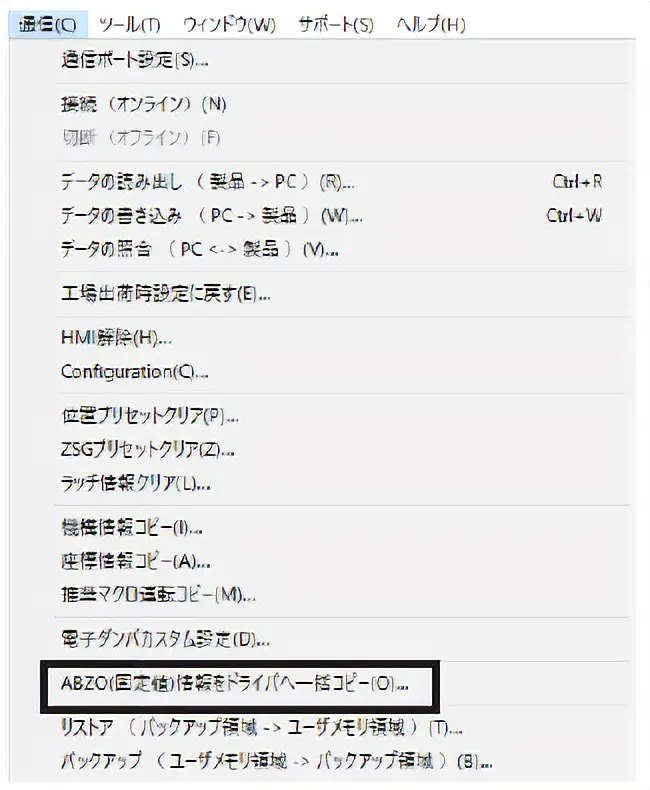

  1. 点击「通信」菜单中的「将ABZO（固定值）信息批量复制到驱动器」。

    点击「通信」菜单中的「将ABZO（固定值）信息批量复制到驱动器」。

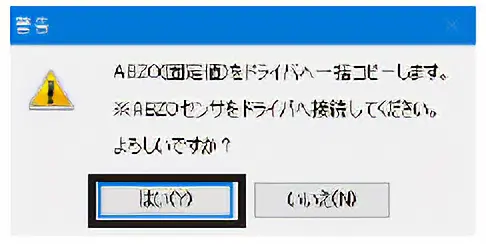

  2. 点击「是」。所有ABZO（固定值）信息将被复制到驱动器。

    点击「是」。所有ABZO（固定值）信息将被复制到驱动器。

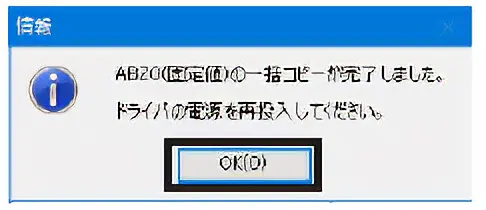

  3. 完成后，点击「OK」。

    完成后，点击「OK」。
  4. 重新启动驱动器的控制电源。参数将反映到驱动器中。

  5. 按照以下步骤，从驱动器中读取已复制的ABZO传感器的固定值到MEXE02。

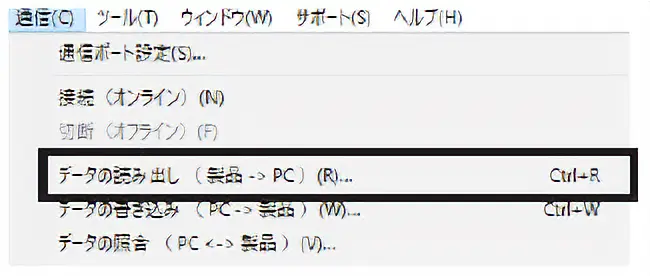

    1. 点击「通信」菜单的「读取数据」，或者点击工具栏的「读取数据」图标。

      点击「通信」菜单的「读取数据」，或者点击工具栏的「读取数据」图标。

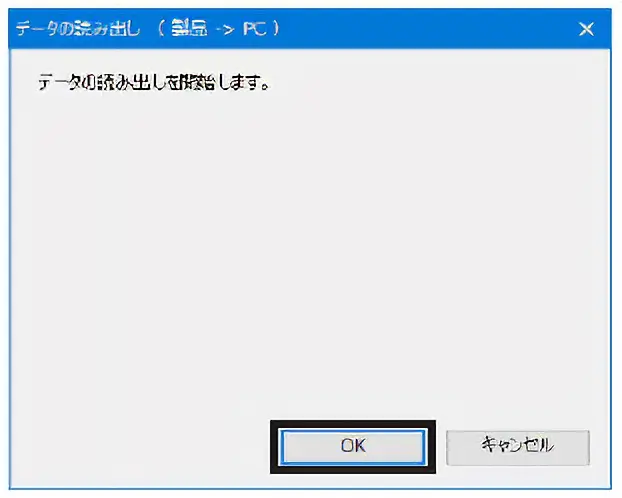

    2. 点击「OK」。

      点击「OK」。

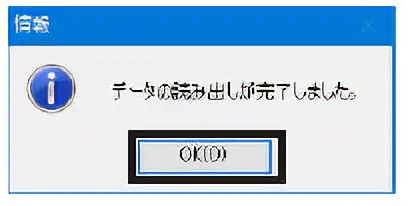

    3. 完成后，点击「OK」。读取的数据将显示在屏幕上。

      完成后，点击「OK」。读取的数据将显示在屏幕上。
    补充
    此步骤完成后，保存数据可以作为恢复数据文件使用。恢复数据文件是指保存了产品出厂设定的数据文件。在产品更换或产品损坏时，用于备份。
  6. 更改「电动机·机构（坐标/JOG/原点恢复）设定」相关的参数。

重要

  • 如果要将驱动器恢复到出厂状态，请选择「通信」菜单中的「恢复到工厂出厂设定」。
  • 恢复到工厂出厂设定后，请再次将ABZO传感器的固定值复制到驱动器。
