5-2. 高密度实装装置中的安装方法

通过根据装置内部的压降来分别使用冷却风扇，可以有效地冷却箱体内部。
以高密度实装装置为例，介绍有效的冷却方法。

对于压力损失较大的箱体冷却，如上插图所示，可以使用多台小型冷却风扇的方法，但使用一台大风量、高静压冷却风扇也能达到同等的冷却效果。

以下是比较使用多个120mm标准小型风扇和一台MRS系列冷却风扇的安装方法、风量-静压特性、噪音值的比较结果。

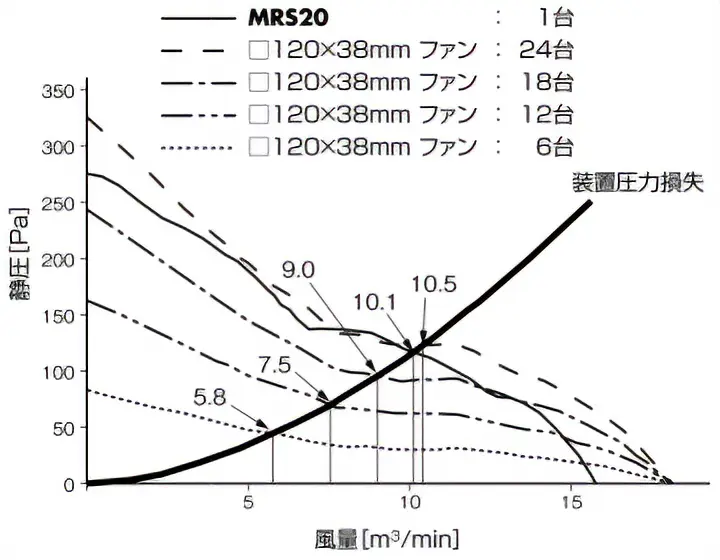

MRS20（□200mm）的风量为10.1[m³/min]，而24台□120mm风扇的风量为10.5[m³/min]，两者风量相当。

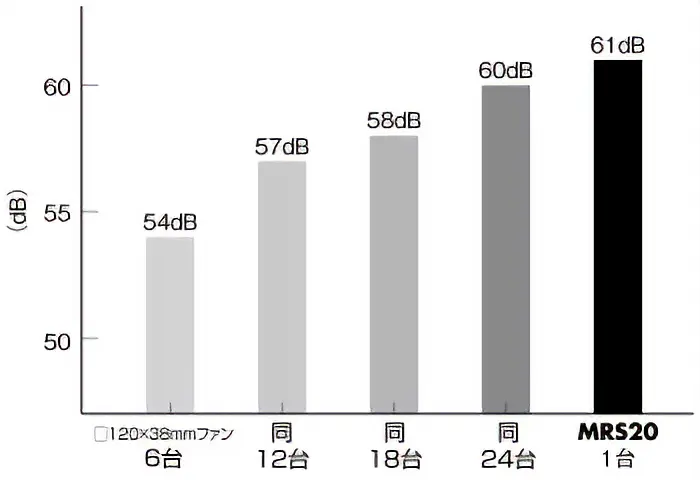

MRS20（□200mm）的噪音为61dB，而24台□120mm风扇的噪音为60dB，两者噪音等级相当。

如上所述，通过选择符合规格的冷却风扇，可以重新考虑安装台数。
减少安装台数可以降低消耗电力、布线成本和维护成本。
