步进电动机的输出参考值
伺服电动机的输出（W）是将「额定转速」运行时的输出（W）表示为「额定输出」。
另一方面，具有高精度定位、中低速域高转矩特性的步进电动机，并没有「额定转速」这一参数。
因此，也不标注「额定输出」。
以下，将步进电动机（AC电源输入）各系列的标准型电动机转矩值相当于多少W的伺服电动机的额定转矩列出，以供参考。
αSTEP AZ系列 AC电源输入
| AZ系列（标准型） | 对应额定转矩的伺服电动机（参考） | |
|---|---|---|
| 安装尺寸 | 规格型号 | |
| 42mm | AZM46 | 相当于50 ～ 100W的额定转矩 |
| AZM48 | ||
| 60mm | AZM66 | 相当于100 ～ 200W的额定转矩 |
| AZM69 | 相当于200 ～ 400W的额定转矩 | |
| 85mm | AZM98 | 相当于400 ～ 750W的额定转矩 |
| AZM911 | ||
- ※ 上述为电动机·驱动器·连接电缆线1m的估价示例。
-

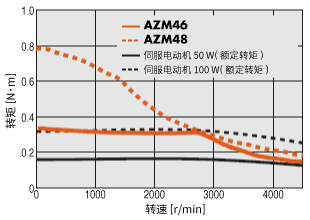

安装尺寸 42mm
-

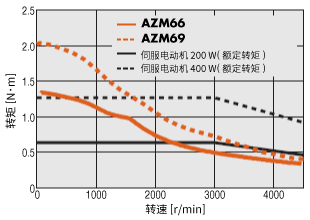

安装尺寸 60mm
-

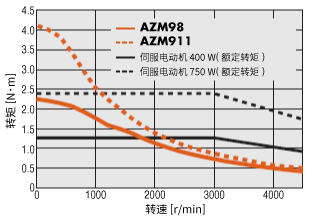

安装尺寸 85mm
- ※ 基于东方马达内部测量条件的转速-转矩特性资料。如果条件改变，特性也可能随之改变。
αSTEP AR系列 AC电源输入
| AR系列（标准型） | 对应额定转矩的伺服电动机（参考） | |
|---|---|---|
| 安装尺寸 | 规格型号 | |
| 42mm | ARM46 | 相当于50 ～ 100W的额定转矩 |
| 60mm | ARM66 | 相当于100 ～ 200W的额定转矩 |
| ARM69 | 相当于200 ～ 400W的额定转矩 | |
| 85mm | ARM98 | 相当于400 ～ 750W的额定转矩 |
| ARM911 | ||
- ※ 上述为电动机・驱动器・连接电缆线1m的估价示例。
-

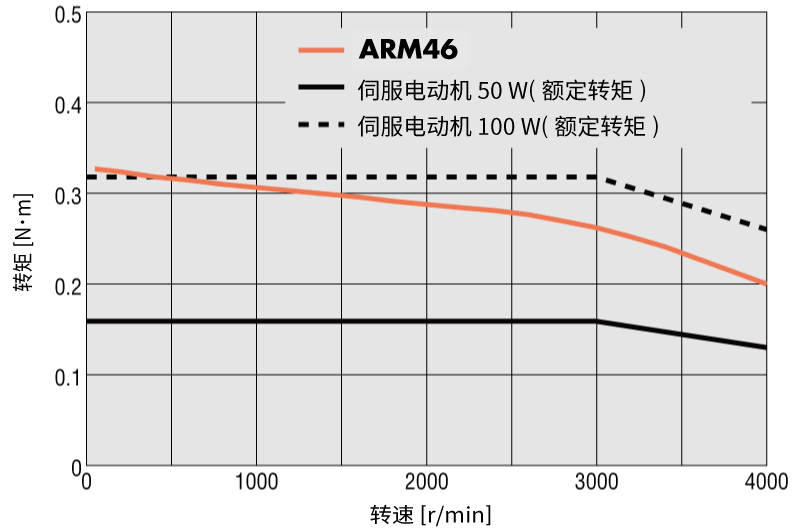

安装尺寸 42mm
-

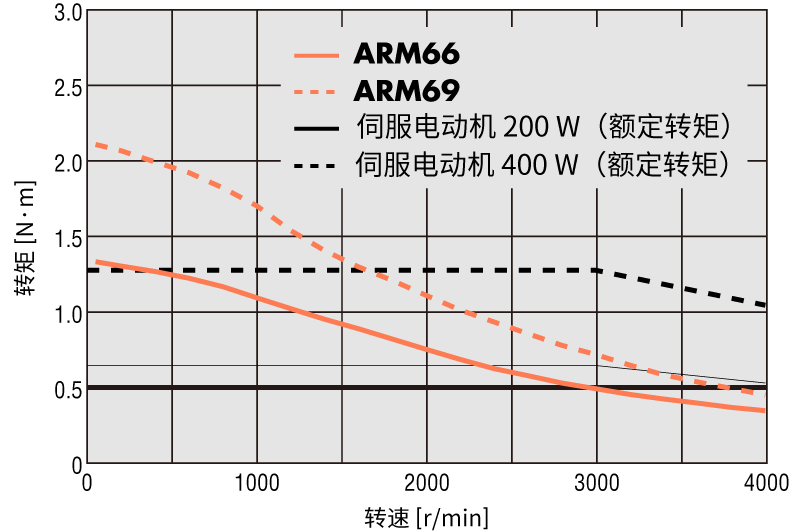

安装尺寸 60mm
-

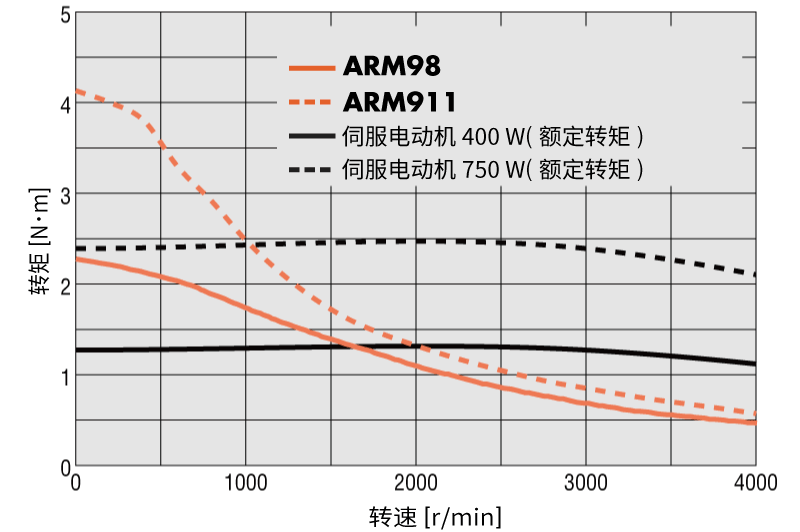

安装尺寸 85mm
- ※ 基于东方马达内部测量条件的转速-转矩特性资料。如果条件改变，特性也可能随之改变。
RKⅡ系列
| RKII系列（标准型） | 对应额定转矩的伺服电动机（参考） | |
|---|---|---|
| 安装尺寸 | 规格型号 | |
| 42mm | PKE543 | 相当于50 ～ 100W的额定转矩 |
| PKE544 | ||
| PKE545 | ||
| 60mm | PKE564 | 相当于100 ～ 200W的额定转矩 |
| PKE566 | ||
| PKE569 | 相当于200 ～ 400W的额定转矩 | |
| 85mm | PKE596 | 相当于400 ～ 750W的额定转矩 |
| PKE599 | ||
| PKE5913 | ||
- ※ 上述为电动机·驱动器·连接电缆线1m的估价示例。
-

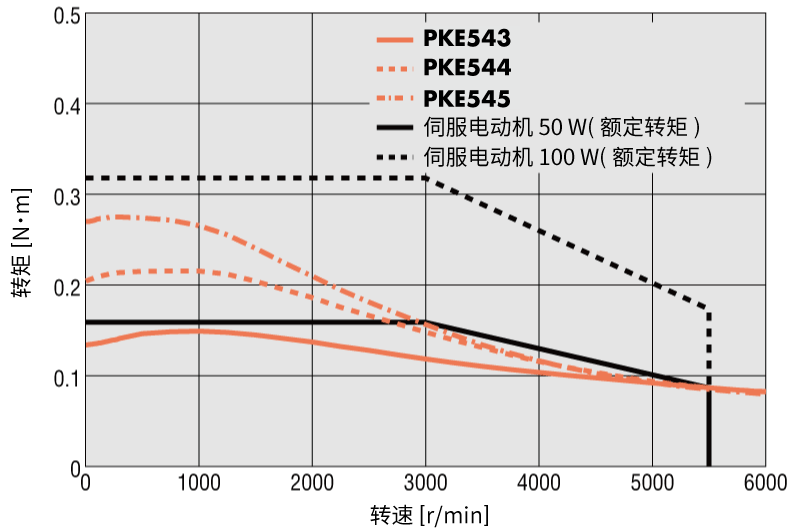

安装尺寸 42mm
-

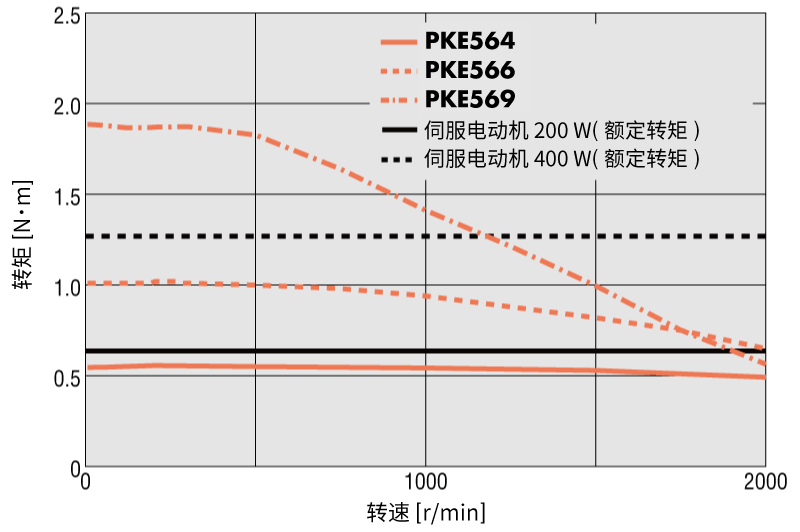

安装尺寸 60mm
-

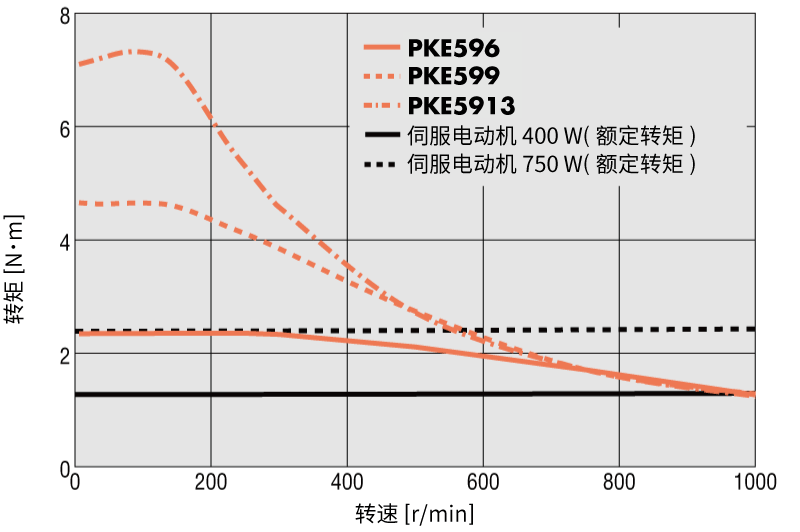

安装尺寸 85mm
- ※ 基于东方马达内部测量条件的转速-转矩特性资料。如果条件改变，特性也可能随之改变。
