特征 | 无刷电动机 BLH系列

选择范围更广的无刷电动机

输出

15W／30W／50W／100W

电动机种类

• 连接器型/导线型（IP40）
• 电缆线型（IP65）
• 带电磁制动电动机（IP65）

输出轴类型

可选的3种驱动器类型

•

  模拟信号设定型

  • 使用旋钮进行速度设定
  • 通过I/O控制运行停止

•

  数字设定型

  • 使用支援软件进行速度设定
  • 通过I/O控制运行停止

•

  RS-485通信型

  • 通过 Modbus 通信协定以网络设定转速
  • 可通过上位控制器进行监控

小型·轻量·基板型

可实现精细的调速，优异的速度变动率则有助于实现各种类型的运行。

缩短设备的生产周期时间

通过缩短加速时间和减速时间来缩短生产周期时间。

缩短设备生产周期时间的两个因素

①

缩短启动时间
通过瞬时最大转矩（额定转矩的1.5倍）来缩短启动时间

②

缩短停止时间
可以设定较短的减速停止时间。

减速停止方法的选择（数字设定型、RS-485通信型）

在减速停止时产生制动力量，按照设定的任意时间停止。
减速停止的操作可以在支援软件 MEXE02 上进行设定。

选择减速停止模式

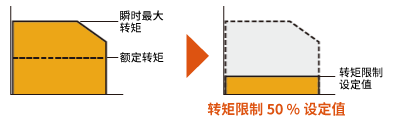

调整转矩（数字设定型、RS-485通信型）

配备了可以限制电动机产生的转矩的转矩限制功能。
以额定转矩为100％时，可以设定瞬时最大转矩的范围为0～200％。
此外，在支援软件 MEXE02 上，可以监视负载率，以及根据任意设定的阈值（转矩值）进行Information输出。

应用示例

• 调整夹紧力
• 用于压力（压入）的压制
• 防止因夹紧而损坏（低推力）
• 调整夹持力

适用于静音环境的应用

通过重新审视驱动器的驱动方式，实现了比原有产品更低的噪音。

原有产品与更新产品的驱动声音比较（有驱动声音）

同步运行（数字设定型、RS-485通信型）

由于可以以1r/min为单位进行数字设定，因此可以实现多个电动机的同步运行。例如，使两个输送带并行运行，或者驱动AGV（AGV）等同步运行。

外力作用时产生保持力　负载保持功能（数字设定型、RS-485通信型）

即使没有机械制动器，停止时也可以作为电子保持制动器使用。

• ※ 保持不超过额定转矩50 %的负载。

没有机械式制动机构的优点

• 因为没有磨损部分，所以无需维护，寿命长
• 用于设备的节省空间和轻量化

注意事项

如果驱动器的电源OFF，保持力将消失。因此，不适合用于防止停止时的跌落等。

应用示例

适用于需频繁重复运行、停止的用途。

单根电缆线直接连接无需中继（连接器型）

实现高一等级的输出（连接器型）

• 在相同的安装尺寸实现高一等级的输出（安装尺寸42mm）



• 在相同的输出下实现型号的紧凑化（输出30W）



电磁制动的静止和保持 带电磁制动电动机

带电磁制动电动机可以在水平驱动时保持位置。
在停止设备以更换或加工工件时，可以保持停止位置，同时在停电等意外情况发生时保持负载。

注意事项

不适用于下降运行等上下驱动的用途。

使用MOVE输出确认电动机的停止（数字设定型、RS-485通信型）

使用MOVE输出可以确认关闭电磁制动的时机。

根据用途选择减速机

减速机型	平行轴减速机		中空轴扁平减速机
	GFS减速机	CS减速机型电动机	FR减速机
外观
特征	宽范围的减速比 额定寿命10000小时※	提升耐载重 中心轴 额定寿命10000小时	节省空间、节省成本 高容许转矩 额定寿命10000小时
电动机输出功率	15W／30W／50W／100W	15W／30W／50W	30W／50W／100W
减速比	5 ～ 200	5 ～ 20	5 ～ 200

• ※ 15W的，额定寿命为5000小时。

关于减速机的特征，请参阅这里。

• 大幅提升容许转矩
  蜗轮蜗杆减速机（另售）

  适用电动机：无刷电动机 平行轴减速机 30W

  • 容许转矩是平行轴减速机的约3倍
  • 具备自锁功能，适用于需防止因自体重量造成下滑的负载保持应用
  • 直交轴/中空轴设计，有助于节省空间

  了解更多详情，请参阅这里。



• 大幅提升允许负载
  法兰盘输出头（另售）

  适用电动机：无刷电动机 平行轴减速机 100W/120W

  • 采用薄型设计，实现高容许负载（容许径向负载/容许轴向负载）
  • 用于AGV或中空旋转工作台等重物的搬运用途
  • 可直接安装于负载轴或机构本体，减少设计工时

  了解更多详情，请参阅这里。



使用支援软件MEXE02的有用功能

通过使用支援软件 MEXE02，除了可进行运行数据或各种参数设定、编辑之外，还可示教、监视各种状态。

支援软件下载请点击这里。

通过多种功能，从启动到维护提供全面支持

• 启动和评估

  提供配线检查或测试运行的功能。

  • 运行数据的设定和保存
  • I/O监视
  • 示教/遥控运行
• 调整

  安装设备后，有助于电机动作调整的功能。

  • 波形监视
• 诊断和维护

  准备了对运用开始后的故障时的诊断和维护有用的功能。

  • Alarm监视
  • 状态监视
  • Information监视

•

•

支援软件的功能详情请点击这里

通过RS-485通信，可以设定和输入运行数据、参数以及驱动指令。网路通讯协议对应Modbus（RTU）。

运行数据的设定和变更简单，减少配线

可以远程实时监视
