无刷电动机 BLH系列 规格
电动机（连接器型 保护等级IP40）
- 请分别购买电动机、驱动器和各种电缆线。
- 我们已准备好与驱动器组合所需的电动机详细规格。详情请咨询分支机构和营业所。
| 输出轴型 | 安装尺寸 [mm] |
额定输出 [W] |
减速比 | 额定电压 [V] |
驱动器型 | 连接电缆线 （电动机-驱动器之间） |
电缆线套件 |
|---|---|---|---|---|---|---|---|
| 平行轴减速机 GFS减速机※ | 42 | 15 | 5 ～ 100 | DC24 | 模拟设定型 ／ 数字设定型 ／ RS-485通信型 |
连接电缆线 0.5m／1m／1.5m ／2m／3m／5m 可动连接电缆线 1m／1.5m／2m ／3m／5m |
电源电缆线 输入输出信号电缆线 各有0.3m和1.0m两种 |
| 60 | 30 | ||||||
| 80 | 50 | ||||||
| CS减速机电动机 | 42 | 15 | 5、10、 15、20 |
||||
| 42 | 30 | ||||||
| 60 | 30 | ||||||
| 60 | 50 | ||||||
| 中空轴扁平减速机 FR减速机 | 60 | 30 | 5 ～ 200 | ||||
| 80 | 50 | ||||||
| 圆轴型 | 42 | 15 | - | ||||
| 42 | 30 | ||||||
| 60 | 30 | ||||||
| 60 | 50 | ||||||
| 80 | 50 |
- ※ 15W是电动机和减速机一体化的减速机电动机。
电动机（导线型 保护等级IP40）
请分别购买电动机、驱动器和各种电缆线。
| 输出轴型 | 安装尺寸 [mm] |
额定输出 [W] |
减速比 | 额定电压 [V] |
驱动器型 | 连接电缆线※2 （电动机-驱动器之间） |
电缆线套件※3 |
|---|---|---|---|---|---|---|---|
| 平行轴减速机 GFS减速机※1 | 42 | 15 | 5 ～ 100 | DC24 | 模拟设定型 ／ 数字设定型 ／ RS-485通信型 |
连接电缆线 1.5m／2.5m／4.5m 可动连接电缆线 1.5m／2.5m／4.5m |
电源电缆线 输入输出信号电缆线 各有0.3m和1.0m两种 |
| 60 | 30 | 5 ～ 200 | |||||
| 80 | 50 | ||||||
| 90 | 100 | ||||||
| 中空轴扁平减速机 FR减速机 | 60 | 30 | |||||
| 80 | 50 | ||||||
| 90 | 100 | ||||||
| 圆轴型 | 42 | 15 | - | ||||
| 60 | 30 | ||||||
| 80 | 50 | ||||||
| 90 | 100 |
- ※1
- 15W是电动机和减速机一体化的减速机电动机。
- ※2
- 100W用的连接电缆线／可动连接电缆线的长度是1.5m。
- ※3
- 100W用的驱动器附带了电源电缆线／输入输出信号电缆线。
电动机（电缆线型 保护等级IP65）
请分别购买电动机、驱动器和各种电缆线。
| 输出轴型 | 安装尺寸 [mm] |
额定输出 [W] |
减速比 | 额定电压 [V] |
驱动器型 | 连接电缆线※1 （电动机-驱动器之间） |
电缆线套件※2 |
|---|---|---|---|---|---|---|---|
| 平行轴减速机 GFS减速机 | 60 | 30 | 5 ～ 200 | DC24 | 模拟设定型 ／ 数字设定型 ／ RS-485通信型 |
连接电缆线 1.5m／2.5m／4.5m 可动连接电缆线 1.5m／2.5m／4.5m |
电源电缆线 输入输出信号电缆线 各有0.3m和1.0m两种 |
| 80 | 50 | ||||||
| 90 | 100 | ||||||
| 中空轴扁平减速机 FR减速机 | 60 | 30 | |||||
| 80 | 50 | ||||||
| 90 | 100 | ||||||
| 圆轴型 | 60 | 30 | - | ||||
| 80 | 50 | ||||||
| 90 | 100 |
- ※1
- 100W用的连接电缆线／可动连接电缆线的长度是1.5m。
- ※2
- 100W用的驱动器附带了电源电缆线／输入输出信号电缆线。
粉尘和飞溅水环境下的保护等级IP65（电缆线型）
电缆线型的电动机以及带电磁制动电动机，对应保护等级IP65。（除圆轴型的安装面外。轴材质为铁。）
带电磁制动电动机（电缆线型 保护等级IP65）
请分别购买电动机、驱动器和各种电缆线。
| 输出轴型 | 安装尺寸 [mm] |
额定输出 [W] |
减速比 | 额定电压 [V] |
驱动器型 | 连接电缆线※1 （电动机-驱动器之间） |
电缆线套件※2 |
|---|---|---|---|---|---|---|---|
| 平行轴减速机 GFS减速机 | 60 | 30 | 5 ～ 200 | DC24 | 模拟设定型 ／ 数字设定型 ／ RS-485通信型 |
连接电缆线 1.5m／2.5m／4.5m 可动连接电缆线 1.5m／2.5m／4.5m |
电源电缆线 输入输出信号电缆线 各0.3m和1.0m的2种 |
| 80 | 50 | ||||||
| 90 | 100 | ||||||
| 中空轴扁平减速机 FR减速机 | 60 | 30 | |||||
| 80 | 50 | ||||||
| 90 | 100 | ||||||
| 圆轴型 | 60 | 30 | - | ||||
| 80 | 50 | ||||||
| 90 | 100 |
- ※1
- 100W用的连接电缆线／可动连接电缆线的长度为1.5m。
- ※2
- 100W用的驱动器附带电源电缆线／输入输出信号电缆线。
准备了各种电动机型
-

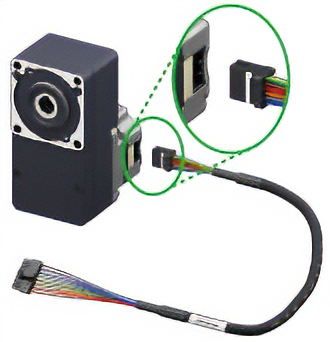

- 连接器型（保护等级IP40）
电动机 -

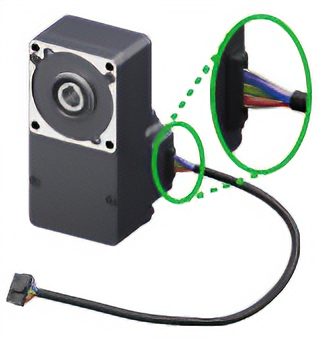

- 导线型（保护等级IP40）
电动机 -

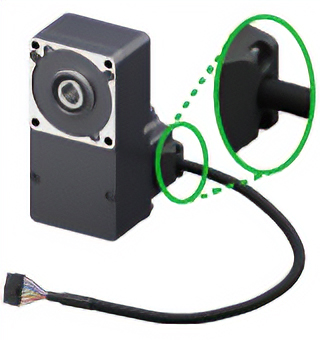

- 电缆线型（保护等级IP65）
电动机／
带电磁制动电动机
