安装底座 αSTEP/步进电动机/伺服电动机用 L型

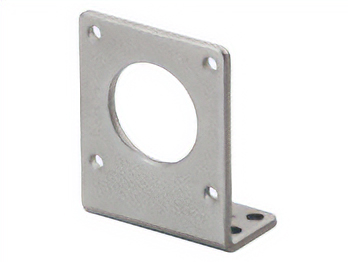

L型　PAL　□42mm

	品名	适用系列
		αSTEP	步进电动机（电动机/驱动器）	步进电动机（电动机单体）
	PALW0P	AZ系列 AR系列	RKⅡ系列 CRK系列	PKP系列（2相） PK系列（2相） PKP系列（5相） PK系列（5相）

• ※ 标准型、高分辨率型、薄型、带电磁制动、带编码器等类型均可使用。
• ※ 不适用于减速机型。

L型　PAL　□56.4mm、□60mm

	品名	安装尺寸 （mm）	适用系列
			αSTEP	步进电动机 （电动机/驱动器）	步进电动机 （电动机单体）
	PALW2P-2	56.4	-	-	PKP系列（2相） PK系列（2相） PKP系列（5相）
		60	-	-	PK系列（2相）
	PALW2P-5	60	AZ系列 AR系列	RKⅡ系列 CRK系列	PKP系列（5相） PK系列（5相）

• ※ 标准型、高分辨率型、薄型、带电磁制动、带编码器等类型均可使用。
• ※ 减速机型不可使用。

L型　PAL　□85mm

	品名	适用系列
		αSTEP	步进电动机 （电动机/驱动器）	步进电动机 （电动机单体）
	PALW4P-2	-	-	PKP系列（2相） PK系列（2相）
	PALW4P-5	AZ系列	RKⅡ系列	PK系列（5相）

• ※ 标准型、高分辨率型、薄型、带电磁制动、带编码器等类型均可使用。
• ※ 减速机型不可使用。

L型　SOL　□42mm

	品名	适用系列
		αSTEP	步进电动机 （电动机/驱动器）	步进电动机 （电动机单体）	适用减速机型
	SOL0A	-	-	PKP系列（2相） PK系列（2相）	SH减速机型
	SOL0B	AZ系列 AR系列	RKⅡ系列 CRK系列	PK系列（5相）	TH减速机型 TS减速机型
		-	-	PKP系列（2相）	CS减速机型

L型　SOL　□60mm

	品名	适用系列
		αSTEP	步进电动机 （电动机/驱动器）	步进电动机 （电动机单体）	适用减速机型
	SOL2A	AR系列	CRK系列	PKP系列（2相） PK系列（2相）	TH减速机型 SH减速机型
	SOL2M4	AZ系列	RKⅡ系列	PKP系列（5相）	TS减速机型 CS减速机型

L型　SOL　□90mm

	品名	适用系列
		αSTEP	步进电动机 （电动机/驱动器）	步进电动机 （电动机单体）	适用减速机型
	SOL5A	-	-	PK系列（2相）	SH减速机型
	SOL5B	AR系列	-	-	TH减速机型
	SOL5M8	AZ系列	RKⅡ系列	-	TS减速机型

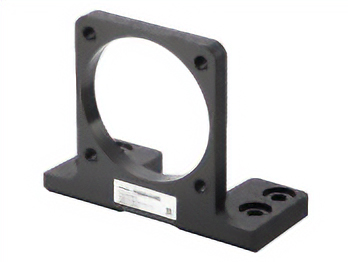

L型　PLB　□90mm

	品名	适用系列
		αSTEP	步进电动机 （电动机/驱动器）	伺服电动机	适用减速机型
	PLBW5PS	AZ系列 AR系列	RKⅡ系列	NX系列	PS减速机型
