电缆线 5相步进电动机 PKP系列 / PK系列用
| 插图中的数字 | 电缆线名称 |
|---|---|
| [1] | 连接电缆线 |
| 可动连接电缆线 | |
| [2] | 中继电缆线驱动器侧 |
| 可动中继电缆线驱动器侧 | |
| [3] | 连接电缆线电动机侧 |
| [4] | 连接电缆线无终端处理 |
| 可动连接电缆线无终端处理 | |
| [5] | 编码器连接电缆线 |
- ※ 如果电缆线需要弯曲，请使用可动电缆线套件。关于可动电缆线的使用注意事项，请点击这里
连接电缆线
[1]连接电缆线、可动连接电缆线
- 使用连接器连接方式，直接连接电动机和驱动器的两端带连接器的电缆线。
- 连接器有两种形状，请选择与形状相对应的电缆线。
| 插图中的数字 | 电动机 | 适用驱动器 | 电缆线品名 | |||
|---|---|---|---|---|---|---|
| 安装尺寸 | 类型 | 连接器形状 | 脉冲序列 | RS-485 | ||
| [1] | 20mm |
标准型 带编码器的标准型 |
品名B |
CVD503BR-K CVD503B-K CVD503-K |
CVD5BR-KR
|
CCM□□□V5AAF CCM□□□V5AAR |
| 28mm |
标准型 带编码器的标准型 |
CVD512BR-K CVD512B-K CVD512-K |
||||
|
高分辨率型 带编码器的高分辨率型 |
CVD503BR-K CVD503B-K CVD503-K CVD507BR-K CVD507B-K CVD507-K |
|||||
| 42mm |
标准型 高分辨率型 带编码器的高分辨率型 |
CVD518BR-K CVD518B-K CVD518-K |
CCM□□□V5ABF CCM□□□V5ABR |
|||
| 60mm |
高分辨率型 带编码器的高分辨率型 |
CVD524BR-K CVD524B-K CVD524-K |
CCM□□□V5ACF2 CCM□□□V5ACR2 |
|||
| 42mm |
标准型 带编码器的标准型 TS减速机型 |
品名A |
CVD518BR-K CVD518B-K CVD518-K |
CCM□□□V5AEF CCM□□□V5AER |
||
| 56.4mm |
标准型 带编码器的标准型 |
CVD528BR-K CVD528B-K |
|
|||
| 60mm |
标准型 带编码器的标准型 |
CVD524BR-K CVD524B-K CVD524-K CVD528BR-K CVD528B-K CVD538BR-K CVD538B-K |
||||
| TS减速机型 |
CVD528BR-K CVD528B-K |
|||||
关于适用产品的注意事项
目前没有为以下电动机准备连接电缆线。请考虑使用[3]连接电缆线电动机侧、[6]连接电缆线套件。
- 导线型的电动机
[1]连接电缆线、可动连接电缆线（安装尺寸：20 mm，28 mm）※对应型号B标准型电动机
| 长度（m） | 连接电缆线 | 可动连接电缆线 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5AAF | CCM005V5AAR |
| 1 | CCM010V5AAF | CCM010V5AAR | |
| 1.5 | CCM015V5AAF | CCM015V5AAR | |
| 2 | CCM020V5AAF | CCM020V5AAR | |
| 2.5 | CCM025V5AAF | CCM025V5AAR | |
| 3 | CCM030V5AAF | CCM030V5AAR | |
| 4 | CCM040V5AAF | CCM040V5AAR | |
| 5 | CCM050V5AAF | CCM050V5AAR | |
| 7 | CCM070V5AAF | CCM070V5AAR | |
| 10 | CCM100V5AAF | CCM100V5AAR |
[1]连接电缆线，可动连接电缆线（安装尺寸：42 mm）※对应型号B标准型、高分辨率型电动机
| 长度（m） | 连接电缆线 | 可动连接电缆线 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5ABF | CCM005V5ABR |
| 1 | CCM010V5ABF | CCM010V5ABR | |
| 1.5 | CCM015V5ABF | CCM015V5ABR | |
| 2 | CCM020V5ABF | CCM020V5ABR | |
| 2.5 | CCM025V5ABF | CCM025V5ABR | |
| 3 | CCM030V5ABF | CCM030V5ABR | |
| 4 | CCM040V5ABF | CCM040V5ABR | |
| 5 | CCM050V5ABF | CCM050V5ABR | |
| 7 | CCM070V5ABF | CCM070V5ABR | |
| 10 | CCM100V5ABF | CCM100V5ABR |
[1]连接电缆线，可动连接电缆线（安装尺寸：60 mm）※对应型号B高分辨型电动机
| 长度（m） | 连接电缆线 | 可动连接电缆线 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5ACF2 | CCM005V5ACR2 |
| 1 | CCM010V5ACF2 | CCM010V5ACR2 | |
| 1.5 | CCM015V5ACF2 | CCM015V5ACR2 | |
| 2 | CCM020V5ACF2 | CCM020V5ACR2 | |
| 2.5 | CCM025V5ACF2 | CCM025V5ACR2 | |
| 3 | CCM030V5ACF2 | CCM030V5ACR2 | |
| 4 | CCM040V5ACF2 | CCM040V5ACR2 | |
| 5 | CCM050V5ACF2 | CCM050V5ACR2 | |
| 7 | CCM070V5ACF2 | CCM070V5ACR2 | |
| 10 | CCM100V5ACF2 | CCM100V5ACR2 |
[1]连接电缆线，可动连接电缆线（安装尺寸：42 mm、60 mm）※对应型号A标准型、TS减速机型电动机
| 长度（m） | 连接电缆线 | 可动连接电缆线 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5AEF | CCM005V5AER |
| 1 | CCM010V5AEF | CCM010V5AER | |
| 1.5 | CCM015V5AEF | CCM015V5AER | |
| 2 | CCM020V5AEF | CCM020V5AER | |
| 2.5 | CCM025V5AEF | CCM025V5AER | |
| 3 | CCM030V5AEF | CCM030V5AER | |
| 4 | CCM040V5AEF | CCM040V5AER | |
| 5 | CCM050V5AEF | CCM050V5AER | |
| 7 | CCM070V5AEF | CCM070V5AER | |
| 10 | CCM100V5AEF | CCM100V5AER |
[1]连接电缆线、可动连接电缆线（安装尺寸56.4mm、60mm）
| 长度（m） | 连接电缆线 | 可动连接电缆线 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5BEF | CCM005V5BER |
| 1 | CCM010V5BEF | CCM010V5BER | |
| 2 | CCM020V5BEF | CCM020V5BER | |
| 3 | CCM030V5BEF | CCM030V5BER | |
| 5 | CCM050V5BEF | CCM050V5BER |
[2]中继电缆线驱动器侧、可动中继电缆线驱动器侧
- 这些电缆线可用于延长连接电缆线。
- 延长使用时，电缆线长度请设在10m以内。
- 用于电动机与驱动器间的连接电缆线合计最多3条。
| 长度（m） | 连接电缆线 | 可动连接电缆线 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5ADFT | CCM005V5ADRT |
| 1 | CCM010V5ADFT | CCM010V5ADRT | |
| 1.5 | CCM015V5ADFT | CCM015V5ADRT | |
| 2 | CCM020V5ADFT | CCM020V5ADRT | |
| 2.5 | CCM025V5ADFT | CCM025V5ADRT | |
| 3 | CCM030V5ADFT | CCM030V5ADRT | |
| 4 | CCM040V5ADFT | CCM040V5ADRT | |
| 5 | CCM050V5ADFT | CCM050V5ADRT | |
| 7 | CCM070V5ADFT | CCM070V5ADRT | |
| 9 | CCM090V5ADFT | CCM090V5ADRT |
[2]中继电缆线驱动器侧、可动中继电缆线驱动器侧
(适用驱动器：CVD242、CVD528、CVD538)
- 这些电缆线可用于延长连接电缆线。
- 延长使用时，电缆线长度请设在5m以内。
- 用于电动机与驱动器间的连接电缆线合计最多3条。
| 长度（m） | 连接电缆线 | 可动连接电缆线 | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5BFFT | CCM005V5BFRT |
| 1 | CCM010V5BFFT | CCM010V5BFRT | |
| 2 | CCM020V5BFFT | CCM020V5BFRT | |
| 3 | CCM030V5BFFT | CCM030V5BFRT | |
| 4 | CCM040V5BFFT | CCM040V5BFRT |

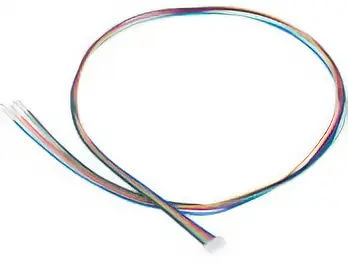

[3]连接电缆线电动机侧
适用于带连接器连接方式的电动机的连接电缆线，带有压接完成的引线，方便连接。
| 品名 | 适用产品 | 长度（m） | ||
|---|---|---|---|---|
| 安装尺寸 | 系列 | |||
|
LC5N06A |
20mm 28mm |
标准型 标准型 带编码器的高分辨率型 带编码器的高分辨率型 |
0.6 |
| LC5N10A | 1 | |||
| LC5N06B | 42mm※1 |
标准型 高分辨率型 带编码器的高分辨率型 |
0.6 | |
| LC5N10B | 1 | |||
| LC5N06C2 | 60mm |
高分辨率型 带编码器的高分辨率型 |
0.6 | |
| LC5N10C2 | 1 | |||
| LC5N06E |
42mm※2 56.4mm 60mm |
标准型 带编码器的标准型 TS减速机型 |
0.6 | |
| LC5N10E | 1 | |||
-
※1
-
连接器形状为品名B的马达
-
※2
-
连接器形状为品名A的马达

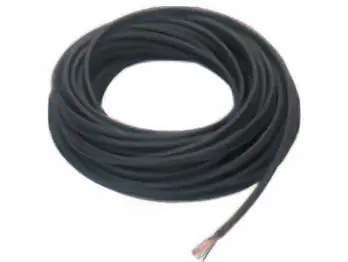

[4]含端子处理的连接电缆线、不含端子处理的可动连接电缆线
用于延长电动机和驱动器之间距离的连接电缆线。电动机和驱动器之间电缆线的总长度应最大10m。
5相步进电动机可用于电机额定电流最大为2.4A的产品。

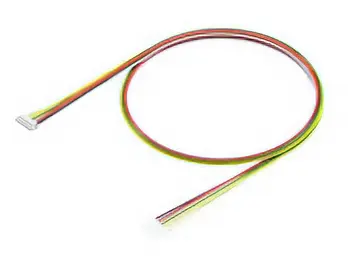

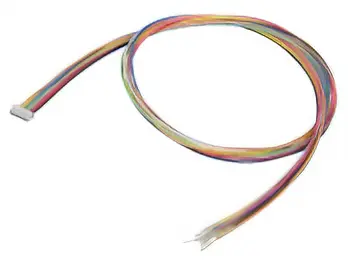

[5]编码器连接电缆线
马达侧带有编码器连接器的编码器连接电缆线。
| 品名 | 适用品名 | 长度（m） | |
|---|---|---|---|
|
LCE05A-006 | 电压输出类型 | 0.6 |
|
LCE08A-006 | 线性驱动输出型 | 0.6 |
可动屏蔽性连接用编码器电缆线。
其他电缆线
此电缆线可用于连接驱动器和控制器。

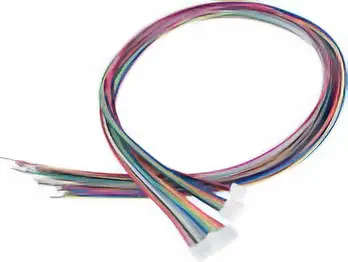

[6]连接电缆线套件
该套件包括用于将电机、电源和输入输出信号连接到驱动器的连接用电缆线。
驱动器侧带有连接器。
| 品名 | 适用产品 | 连接器名称 | 连接器品名 | 长度 |
导体 AWG |
|
|---|---|---|---|---|---|---|
|
LCS04SD5 |
5相步进电动机 PKP系列/CVD系列 脉冲序列输入型驱动器 (不包括CVD528和CVD538)、 CRK系列(不含CRD5128PB) |
电动机用 | 51103-0500 | 0.6m |
22 (0.3mm²) |
| 电源用 | 51103-0200 | |||||
| 输入输出信号用 | 51103-1200 | |||||
| LCS05SD5 |
5相步进电动机 PKP系列/CVD系列 脉冲序列输入型驱动器 (CVD528、CVD538) |
电动机用 | 51067-0500 |
20 (0.5mm²) |
||
| 电源用 | 51067-0200 | |||||
| 输入输出信号用 | 51103-1200 |
22 (0.3mm²) |

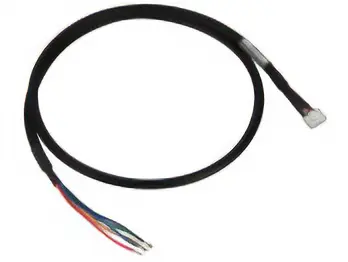

[7]驱动器侧连接电缆线、驱动器侧可动连接电缆线
驱动器侧带有连接器的连接电缆线。

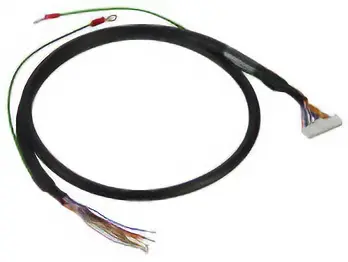

[8]连接器型输入输出信号用电缆线
| 品名 | 适用产品 |
长度 （m） |
|
|---|---|---|---|
|
CC12D005-2 |
5相步进电动机用驱动器 （品名范例：CVD5～、CRD5～） |
0.5 |
| CC12D010-2 | 1 | ||
| CC12D015-2 | 1.5 | ||
| CC12D020-2 | 2 |
[8]输入输出信号电缆线通用型
| 品名 |
长度 （m） |
线数 | AWG |
绝缘体 外径 |
完成的 外径 |
|
|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | |||
| CC12D010B-1 | 1 | |||||
| CC12D015B-1 | 1.5 | |||||
| CC12D020B-1 | 2 |
- ※ 请根据要使用的功能选择所需的核心数。

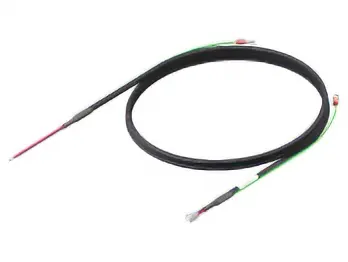

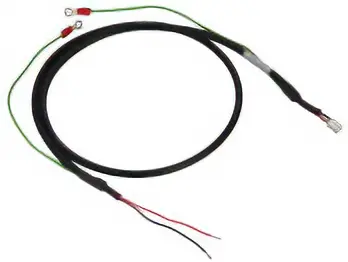

[9]DC电源用电缆线
| 品名 | 适用产品 |
长度 （m） |
|
|---|---|---|---|
|
CC02D005-2 |
5相步进电动机用驱动器
|
0.5 |
| CC02D010-2 | 1 | ||
| CC02D015-2 | 1.5 | ||
| CC02D020-2 | 2 | ||
|
CC02D005-4 |
5相步进电动机用驱动器 CVD528、CVD538 |
0.5 |
| CC02D010-4 | 1 | ||
| CC02D020-4 | 2 |
可动电缆线配线时的注意事项
请勿使电缆线的连接器部分弯曲。请勿对连接器或端子施加外力，否则可能会造成接触不良或断线。
电缆线的固定方法
请固定2处连接器部，以防止连接器部晃动。
电缆线配线长度及弯曲半径
请以适当长度配线，避免电缆线移动时会被拉扯。
此外，弯曲半径（R）请维持在电缆直径的 6 倍以上。
电缆线的干扰
电缆拖链内配线时，请勿使电缆线之间互相干扰。若在电缆线施加外力，可能会导致提前断线。请仔细确认电缆拖链的注意事项，然后再使用。
电缆线扭转
配线时请勿使电缆线扭转。若在扭转状态下弯曲，可能会导致提前断线。配线后，请以电缆线表面印刷的文字等为基准，确认电缆线未出现扭曲现象。
