电缆线 5相步进电动机 PKP系列/CVD系列 RS-485通信型驱动器用

[1]连接电缆线、可动连接电缆线

• 直接连接具有连接器连接方式的电动机和驱动器的、两侧带有连接器的电缆线。
• 连接器的形状有两种。请选择与每种形状相对应的电缆线。

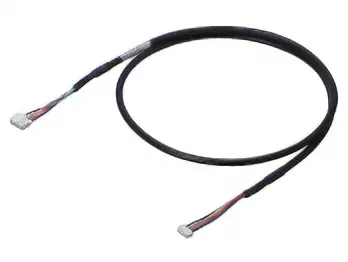

[1]连接电缆线、可动连接电缆线（安装尺寸：20 mm，28 mm）

	长度（m）	连接电缆线		可动连接电缆线
		品名	定价	品名	定价
	0.5	CCM005V5AAF	2,300日元	CCM005V5AAR	3,000日元
	1	CCM010V5AAF	2,500日元	CCM010V5AAR	3,300日元
	1.5	CCM015V5AAF	2,600日元	CCM015V5AAR	3,500日元
	2	CCM020V5AAF	2,900日元	CCM020V5AAR	3,900日元
	2.5	CCM025V5AAF	3,000日元	CCM025V5AAR	4,200日元
	3	CCM030V5AAF	3,300日元	CCM030V5AAR	4,500日元
	4	CCM040V5AAF	3,600日元	CCM040V5AAR	5,200日元
	5	CCM050V5AAF	4,100日元	CCM050V5AAR	5,900日元
	7	CCM070V5AAF	5,500日元	CCM070V5AAR	7,400日元
	10	CCM100V5AAF	7,500日元	CCM100V5AAR	9,900日元

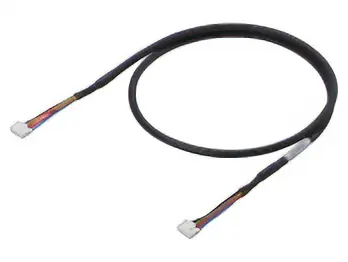

[1]连接电缆线，可动连接电缆线（安装尺寸：42 mm）

	长度（m）	连接电缆线		可动连接电缆线
		品名	定价	品名	定价
	0.5	CCM005V5ABF	2,300元	CCM005V5ABR	3,000元
	1	CCM010V5ABF	2,500元	CCM010V5ABR	3,300元
	1.5	CCM015V5ABF	2,600元	CCM015V5ABR	3,500元
	2	CCM020V5ABF	2,900元	CCM020V5ABR	3,900元
	2.5	CCM025V5ABF	3,000元	CCM025V5ABR	4,200元
	3	CCM030V5ABF	3,300元	CCM030V5ABR	4,500元
	4	CCM040V5ABF	3,600元	CCM040V5ABR	5,200元
	5	CCM050V5ABF	4,100元	CCM050V5ABR	5,900元
	7	CCM070V5ABF	5,500元	CCM070V5ABR	7,400元
	10	CCM100V5ABF	7,500元	CCM100V5ABR	9,900元

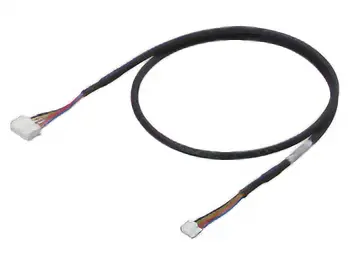

[1]连接电缆线，可动连接电缆线（安装尺寸：60 mm）

	长度（m）	连接电缆线		可动连接电缆线
		品名	定价	品名	定价
	0.5	CCM005V5ACF2	2,300元	CCM005V5ACR2	3,000元
	1	CCM010V5ACF2	2,500元	CCM010V5ACR2	3,300元
	1.5	CCM015V5ACF2	2,600元	CCM015V5ACR2	3,500元
	2	CCM020V5ACF2	2,900元	CCM020V5ACR2	3,900元
	2.5	CCM025V5ACF2	3,000元	CCM025V5ACR2	4,200元
	3	CCM030V5ACF2	3,300元	CCM030V5ACR2	4,500元
	4	CCM040V5ACF2	3,600元	CCM040V5ACR2	5,200元
	5	CCM050V5ACF2	4,100元	CCM050V5ACR2	5,900元
	7	CCM070V5ACF2	5,500元	CCM070V5ACR2	7,400元
	10	CCM100V5ACF2	7,500元	CCM100V5ACR2	9,900元

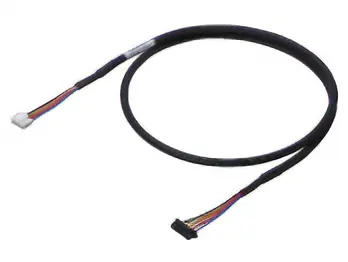

[1]连接电缆线，可动连接电缆线（安装尺寸：42 mm、60 mm）

	长度（m）	连接电缆线		可动连接电缆线
		品名	定价	品名	定价
	0.5	CCM005V5AEF	2,300日元	CCM005V5AER	3,000日元
	1	CCM010V5AEF	2,500日元	CCM010V5AER	3,300日元
	1.5	CCM015V5AEF	2,600日元	CCM015V5AER	3,500日元
	2	CCM020V5AEF	2,900日元	CCM020V5AER	3,900日元
	2.5	CCM025V5AEF	3,000日元	CCM025V5AER	4,200日元
	3	CCM030V5AEF	3,300日元	CCM030V5AER	4,500日元
	4	CCM040V5AEF	3,600日元	CCM040V5AER	5,200日元
	5	CCM050V5AEF	4,100日元	CCM050V5AER	5,900日元
	7	CCM070V5AEF	5,500日元	CCM070V5AER	7,400日元
	10	CCM100V5AEF	7,500日元	CCM100V5AER	9,900日元

[2]中继电缆线驱动器侧、可动中继电缆线驱动器侧

• 这些电缆线可用于延长连接电缆线。
• 延长使用时，电缆线长度请设在10m以内。
• 用于电动机与驱动器间的连接电缆线合计最多3条。

	长度（m）	连接电缆线		可动连接电缆线
		品名	定价	品名	定价
	0.5	CCM005V5ADFT	2,300元	CCM005V5ADRT	3,000元
	1	CCM010V5ADFT	2,500元	CCM010V5ADRT	3,300元
	1.5	CCM015V5ADFT	2,600元	CCM015V5ADRT	3,500元
	2	CCM020V5ADFT	2,900元	CCM020V5ADRT	3,900元
	2.5	CCM025V5ADFT	3,000元	CCM025V5ADRT	4,200元
	3	CCM030V5ADFT	3,300元	CCM030V5ADRT	4,500元
	4	CCM040V5ADFT	3,600元	CCM040V5ADRT	5,200元
	5	CCM050V5ADFT	4,100元	CCM050V5ADRT	5,900元
	7	CCM070V5ADFT	5,500元	CCM070V5ADRT	7,400元
	9	CCM090V5ADFT	6,900元	CCM090V5ADRT	9,000元

可动电缆线使用注意事项

[3]电动机侧连接电缆线

这是一种带有压接好连接器的电动机连接电缆线，方便连接器连接方式的电动机使用。

	品名	适用产品		长度（m）	定价
		安装尺寸	类型
	LC5N06A	20mm 28mm	标准型 带编码器的标准型 高分辨率型 带编码器的高分辨率型	0.6	600日元
	LC5N10A			1	800日元
	LC5N06B	42mm※1	标准型 高分辨率型 带编码器的高分辨率型	0.6	600日元
	LC5N10B			1	800日元
	LC5N06C2	60mm	高分辨率型 带编码器的高分辨率型	0.6	800日元
	LC5N10C2			1	1,000日元
	LC5N06E	42mm※2 56.4mm 60mm	标准型 带标准型编码器 TS减速机型	0.6	600日元
	LC5N10E			1	800日元

※1

连接器形状适用于模型B的电动机

※2

连接器形状适用于模型A的电动机

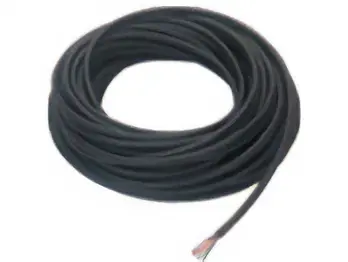

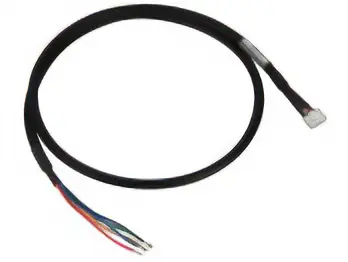

[4]无需端子处理的连接电缆线、无需端子处理的可动连接电缆线

这是用于电动机和驱动器之间的延长连接电缆线。电动机和驱动器之间的电缆线总长请保持在10m以内。
5相步进电动机适用于额定电流2.4A以下的机型。

	长度（m）	连接电缆线		可动连接电缆线
		品名	定价	品名	定价
	5	CC05PK5	3,800日元	CC05PK5R	6,000日元
	10	CC10PK5	7,700日元	CC10PK5R	12,100日元

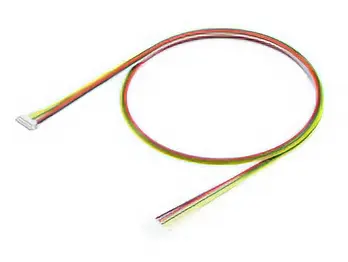

[5]编码器连接电缆线

这是带有编码器连接器的电缆线，用于连接到电动机侧。

	品名	适用机型	长度（m）	定价
	LCE05A-006	电压输出类型	0.6	1,100日元
	LCE08A-006	线性驱动输出型	0.6	1,100日元

这是可动屏蔽电缆线的编码器用连接电缆线。

	品名	适用产品	长度（m）	定价
	CC010E1R	线性驱动输出型	1	2,500日元
	CC020E1R		2	3,900日元
	CC030E1R		3	5,300日元
