电缆线 2相步进电动机 PKP系列 / PK系列用

[1]连接电缆线、可动连接电缆线

• 两侧带连接器电缆线，直接连接连接器连接方式电动机和驱动器。
• 连接器形状有2种。选择适合每种形状的电缆线。

适用产品关于注意事项

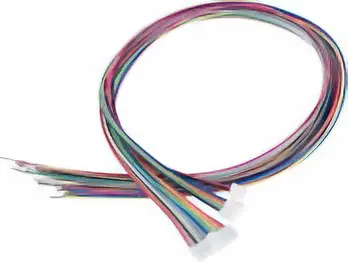

目前无法提供适用于下列电动机的连接电缆线。请考虑[3]连接电缆线电动机侧和[6]连接电缆线套件。

• 2相单极（5或6导线）
• 导线型电动机
• 标准型电动机安装尺寸13mm
• 2相双极（4导线）电磁制动

[1]连接电缆线、可动连接电缆线(安装尺寸：28 mm)

	长度（m）	连接电缆线		可动连接电缆线
		品名	定价	品名	定价
	0.5	CCM005V2AAF	2,300元	CCM005V2AAR	3,000元
	1	CCM010V2AAF	2,500元	CCM010V2AAR	3,300元
	1.5	CCM015V2AAF	2,600元	CCM015V2AAR	3,500元
	2	CCM020V2AAF	2,900元	CCM020V2AAR	3,900元
	2.5	CCM025V2AAF	3,000元	CCM025V2AAR	4,200元
	3	CCM030V2AAF	3,300元	CCM030V2AAR	4,500元
	4	CCM040V2AAF	3,600元	CCM040V2AAR	5,200元
	5	CCM050V2AAF	4,100元	CCM050V2AAR	5,900元
	7	CCM070V2AAF	5,500元	CCM070V2AAR	7,400元
	10	CCM100V2AAF	7,500元	CCM100V2AAR	9,900元

[1]连接电缆线、可动连接电缆线 (安装尺寸56.4mm)

[1]连接电缆线、可动连接电缆线（安装尺寸'：42 mm、50 mm、51 mm、56.4 mm、60 mm）

	长度（m）	连接电缆线		可动连接电缆线
		品名	定价	品名	定价
	0.5	CCM005V2AEF	2,300日元	CCM005V2AER	3,000日元
	1	CCM010V2AEF	2,500日元	CCM010V2AER	3,300日元
	1.5	CCM015V2AEF	2,600日元	CCM015V2AER	3,500日元
	2	CCM020V2AEF	2,900日元	CCM020V2AER	3,900日元
	2.5	CCM025V2AEF	3,000日元	CCM025V2AER	4,200日元
	3	CCM030V2AEF	3,300日元	CCM030V2AER	4,500日元
	4	CCM040V2AEF	3,600日元	CCM040V2AER	5,200日元
	5	CCM050V2AEF	4,100日元	CCM050V2AER	5,900日元
	7	CCM070V2AEF	5,500日元	CCM070V2AER	7,400日元
	10	CCM100V2AEF	7,500日元	CCM100V2AER	9,900日元

[2]中继电缆线驱动器侧、可动中继电缆线驱动器侧

• 这些电缆线可用于延长连接电缆线。
• 延长使用时，电缆线长度请设在10m以内。
• 用于电动机与驱动器间的连接电缆线合计最多3条。

	长度（m）	连接电缆线		可动连接电缆线
		品名	定价	品名	定价
	0.5	CCM005V5ADFT	2,300元	CCM005V5ADRT	3,000元
	1	CCM010V5ADFT	2,500元	CCM010V5ADRT	3,300元
	1.5	CCM015V5ADFT	2,600元	CCM015V5ADRT	3,500元
	2	CCM020V5ADFT	2,900元	CCM020V5ADRT	3,900元
	2.5	CCM025V5ADFT	3,000元	CCM025V5ADRT	4,200元
	3	CCM030V5ADFT	3,300元	CCM030V5ADRT	4,500元
	4	CCM040V5ADFT	3,600元	CCM040V5ADRT	5,200元
	5	CCM050V5ADFT	4,100元	CCM050V5ADRT	5,900元
	7	CCM070V5ADFT	5,500元	CCM070V5ADRT	7,400元
	9	CCM090V5ADFT	6,900元	CCM090V5ADRT	9,000元

可动电缆线使用注意事项

[2]中继电缆线驱动器侧、可动中继电缆线驱动器侧
(适用驱动器：CVD242、CVD528、CVD538)

• 这些电缆线可用于延长连接电缆线。
• 延长使用时，电缆线长度请设在5m以内。
• 用于电动机与驱动器间的连接电缆线合计最多3条。

	长度（m）	连接电缆线		可动连接电缆线
		品名	定价	品名	定价
	0.5	CCM005V5BFFT	2,300元	CCM005V5BFRT	3,000元
	1	CCM010V5BFFT	2,500元	CCM010V5BFRT	3,300元
	2	CCM020V5BFFT	2,900元	CCM020V5BFRT	3,900元
	3	CCM030V5BFFT	3,300元	CCM030V5BFRT	4,500元
	4	CCM040V5BFFT	3,600元	CCM040V5BFRT	5,200元

可动电缆线使用注意事项

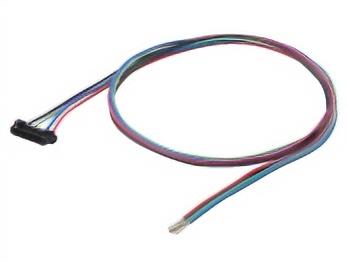

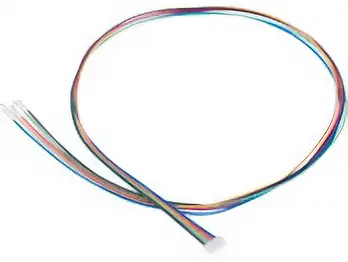

[3]连接电缆线电动机侧

备有压接连接器的导线型连接电缆线，方便连接器连接方式电动机。

2相双极用

	品名	适用产品		长度（m）	定价
		安装尺寸	类型
	LC2B06A	28mm	标准型 带编码器的标准型 带电磁制动的标准型 高分辨率型 带编码器的高分辨率型 SH减速机型 带编码器的SH减速机型 CS减速机型	0.6	600日元
	LC2B10A			1	800日元
	LC2B06B	35mm	标准型 带编码器的标准型 带电磁制动的标准型	0.6	600日元
	LC2B10B			1	800日元
	LC2B06B	42mm※1	标准型 带电磁制动的标准型 高分辨率型 带编码器的高分辨率型 带电磁制动的高分辨率型	0.6	600日元
	LC2B10B			1	800日元
	LC2B06C	56.4mm※1	标准型 带电磁制动的标准型 高分辨率型 带编码器的高分辨率型 带电磁制动的高分辨率型	0.6	600日元
	LC2B10C			1	850日元
	LC2B06E	42mm※2 50mm 56.4mm※2 60mm	标准型 带编码器的标准型 带电磁制动的标准型 高分辨率型 带编码器的高分辨率型 CS减速机型 SH减速机型 带编码器的SH减速机型	0.6	600日元
	LC2B10E			1	800日元
	LC2B06E	42mm 51mm	薄型 带谐波减速机的薄型	0.6	600日元
	LC2B10E			1	800日元
	LC2B10G	13mm	标准型	1	1,100日元

※1

带连接器形状品名B的电动机

※2

带连接器形状品名A的电动机

对于2相单极

	品名	适用产品		长度（m）	定价
		安装尺寸	系列
	LC2U06A	28mm	标准型 带编码器的标准型 带电磁制动的标准型 SH减速机型	0.6	600日元
	LC2U10A			1	800日元
	LC2U06B	35mm	标准型 带编码器的标准型 带电磁制动的标准型	0.6	600日元
	LC2U10B			1	800日元
	LC2U06B	42mm	带电磁制动的标准型 高分辨率型 带编码器的高分辨率型 带电磁制动的高分辨率型	0.6	600日元
	LC2U10B			1	800日元
	LC2U06C	56.4mm	带电磁制动的标准型 高分辨率型 带编码器的高分辨率型 带电磁制动的高分辨率型	0.6	600日元
	LC2U10C			1	850日元
	LC2U06E	42mm 50mm 56.4mm 60mm	标准型 带编码器的标准型 SH减速机型	0.6	600日元
	LC2U10E			1	800日元

• ※ 根据电动机品名，可能没有1m型组合。请注意。

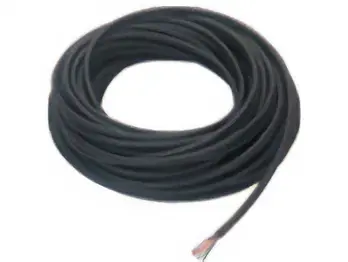

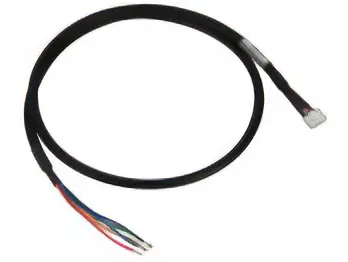

[4]连接电缆线（无末端处理）

• 用于延长电动机和驱动器之间距离的连接电缆线。
• 可用于电动机额定电流最大2.8A的双极有线电动机。
• 电动机和驱动器之间电缆线的总长度应最大10m。

	长度（m）	品名	定价
	5	CC05PK5	3,800日元
	10	CC10PK5	7,700日元

• ※ 5芯电缆线（蓝、红、橘、绿、黑）。

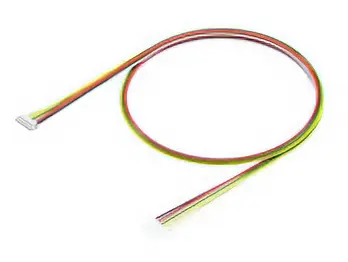

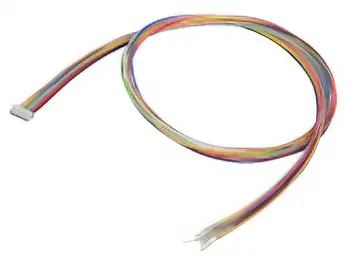

[5]编码器连接电缆线

电动机侧带有编码器连接器的编码器连接电缆线。

	品名	适用机型	长度（m）	定价
	LCE05A-006	电压输出类型	0.6	1,100日元
	LCE08A-006	线性驱动输出型	0.6	1,100日元

可变动屏蔽性编码器用电缆线。

	品名	适用产品	长度（m）	定价
	CC010E1R	线性驱动输出型	1	2,500日元
	CC020E1R		2	3,900日元
	CC030E1R		3	5,300日元
