电缆线 2相步进电动机 PKP系列/CVD系列 RS-485通信型驱动器用

电缆线 2相步进电动机 PKP系列/CVD系列 RS-485通信型驱动器用
插图中的数字 电缆线名称
[1] 连接电缆线
可动连接电缆线
[2] 中继电缆线驱动器侧
可动中继电缆线驱动器侧
  • ※ 如电缆线需要弯曲，请使用可动电缆线。点击这里关于使用可动电缆线注意事项
插图中的数字 电缆线名称
[3] 编码器连接电缆线
[4] 电源电缆线/输入输出信号用电缆线套件
[5] RS-485通信用电缆线

连接电缆线

[1]连接电缆线、可动连接电缆线

  • 两侧带连接器电缆线，直接连接连接器连接方式电动机和驱动器。
  • 连接器形状有2种。选择适合每种形状的电缆线。

连接器形状模型
插图中的数字 电动机 适用驱动器 电缆线品名
安装尺寸 类型系列 连接器构成
[1] 28mm 标准型
带编码器的标准型
高分辨率型
带编码器的高分辨率型
SH减速机型
带编码器的SH减速机型
CS减速机型 		品名B CVD2BR-KR
CVD2B-KR 		CCM□□□V2AAF
CCM□□□V2AAR
35mm 标准型
带编码器的标准型 		CCM□□□V2ABF
CCM□□□V2ABR
42mm 标准型
高分辨率型

56.4mm 标准型
高分辨率型 		CCM□□□V2ACF
CCM□□□V2ACR
42mm 标准型
带编码器的标准型
高分辨率型
带编码器的高分辨率型
SH减速机型
带编码器的SH减速机型
CS减速机型 		品名A CCM□□□V2AEF
CCM□□□V2AER
42mm／51mm 薄型
带薄型谐波减速机
50mm／56.4mm 标准型
带编码器的标准型
56.4mm 高分辨率型
带编码器的高分辨率型
60mm SH减速机型
带编码器的SH减速机型
CS减速机型

关于适用产品的注意事项

目前还没有适用于导线型电动机的连接电缆线。

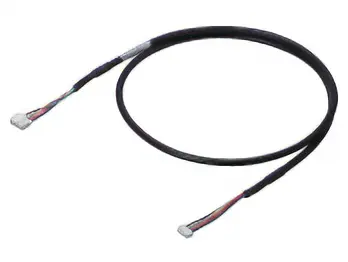

[1]连接电缆线、可动连接电缆线(安装尺寸：28 mm)

  长度（m） 连接电缆线 可动连接电缆线
品名 定价 品名 定价
2相PKP电动机/CVD驱动器用连接电缆线
0.5 CCM005V2AAF 2,300元 CCM005V2AAR 3,000元
1 CCM010V2AAF 2,500元 CCM010V2AAR 3,300元
1.5 CCM015V2AAF 2,600元 CCM015V2AAR 3,500元
2 CCM020V2AAF 2,900元 CCM020V2AAR 3,900元
2.5 CCM025V2AAF 3,000元 CCM025V2AAR 4,200元
3 CCM030V2AAF 3,300元 CCM030V2AAR 4,500元
4 CCM040V2AAF 3,600元 CCM040V2AAR 5,200元
5 CCM050V2AAF 4,100元 CCM050V2AAR 5,900元
7 CCM070V2AAF 5,500元 CCM070V2AAR 7,400元
10 CCM100V2AAF 7,500元 CCM100V2AAR 9,900元

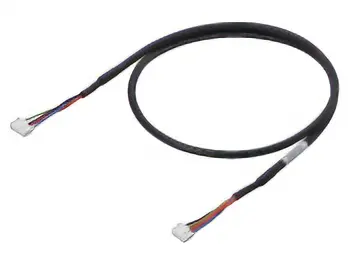

[1]连接电缆线、可动连接电缆线（安装尺寸：35 mm/42 mm）

  长度（m） 连接电缆线 可动连接电缆线
品名 定价 品名 定价
2相PKP电动机/CVD驱动器用连接电缆线
0.5 CCM005V2ABF 2,300日元 CCM005V2ABR 3,000日元
1 CCM010V2ABF 2,500日元 CCM010V2ABR 3,300日元
1.5 CCM015V2ABF 2,600日元 CCM015V2ABR 3,500日元
2 CCM020V2ABF 2,900日元 CCM020V2ABR 3,900日元
2.5 CCM025V2ABF 3,000日元 CCM025V2ABR 4,200日元
3 CCM030V2ABF 3,300日元 CCM030V2ABR 4,500日元
4 CCM040V2ABF 3,600日元 CCM040V2ABR 5,200日元
5 CCM050V2ABF 4,100日元 CCM050V2ABR 5,900日元
7 CCM070V2ABF 5,500日元 CCM070V2ABR 7,400日元
10 CCM100V2ABF 7,500日元 CCM100V2ABR 9,900日元

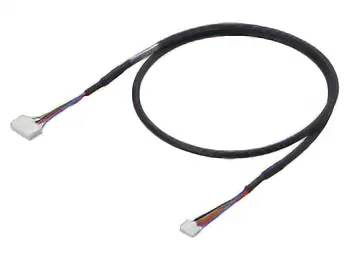

[1] 连接电缆线、可动连接电缆线 (安装尺寸 56.4mm)

  长度（m） 连接电缆线 可动连接电缆线
品名 定价 品名 定价
2相PKP电动机/CVD驱动器用 接连接电缆线
0.5 CCM005V2ACF 2,300日元 CCM005V2ACR 3,000日元
1 CCM010V2ACF 2,500日元 CCM010V2ACR 3,300日元
1.5 CCM015V2ACF 2,600日元 CCM015V2ACR 3,500日元
2 CCM020V2ACF 2,900日元 CCM020V2ACR 3,900日元
2.5 CCM025V2ACF 3,000日元 CCM025V2ACR 4,200日元
3 CCM030V2ACF 3,300日元 CCM030V2ACR 4,500日元
4 CCM040V2ACF 3,600日元 CCM040V2ACR 5,200日元
5 CCM050V2ACF 4,100日元 CCM050V2ACR 5,900日元
7 CCM070V2ACF 5,500日元 CCM070V2ACR 7,400日元
10 CCM100V2ACF 7,500日元 CCM100V2ACR 9,900日元

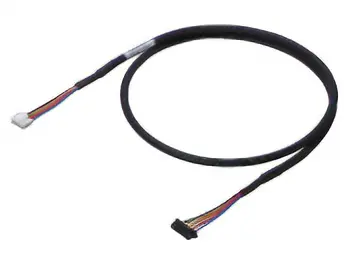

[1]连接电缆线、可动连接电缆线（安装尺寸'：42 mm、50 mm、51 mm、56.4 mm、60 mm）

  长度（m） 连接电缆线 可动连接电缆线
品名 定价 品名 定价
2相PKP电动机/CVD驱动器用连接电缆线
0.5 CCM005V2AEF 2,300日元 CCM005V2AER 3,000日元
1 CCM010V2AEF 2,500日元 CCM010V2AER 3,300日元
1.5 CCM015V2AEF 2,600日元 CCM015V2AER 3,500日元
2 CCM020V2AEF 2,900日元 CCM020V2AER 3,900日元
2.5 CCM025V2AEF 3,000日元 CCM025V2AER 4,200日元
3 CCM030V2AEF 3,300日元 CCM030V2AER 4,500日元
4 CCM040V2AEF 3,600日元 CCM040V2AER 5,200日元
5 CCM050V2AEF 4,100日元 CCM050V2AER 5,900日元
7 CCM070V2AEF 5,500日元 CCM070V2AER 7,400日元
10 CCM100V2AEF 7,500日元 CCM100V2AER 9,900日元

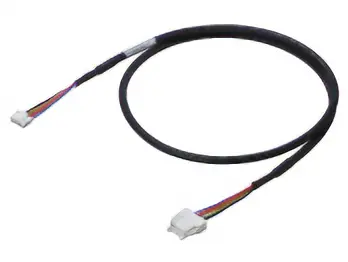

[2]中继电缆线驱动器侧、可动中继电缆线驱动器侧

  • 这些电缆线可用于延长连接电缆线。
  • 延长使用时，电缆线长度请设在10m以内。
  • 用于电动机与驱动器间的连接电缆线合计最多3条。
  长度（m） 连接电缆线 可动连接电缆线
品名 定价 品名 定价
2相PKP电动机、5相PKP电动机／CVD驱动器用中继电缆线
0.5 CCM005V5ADFT 2,300元 CCM005V5ADRT 3,000元
1 CCM010V5ADFT 2,500元 CCM010V5ADRT 3,300元
1.5 CCM015V5ADFT 2,600元 CCM015V5ADRT 3,500元
2 CCM020V5ADFT 2,900元 CCM020V5ADRT 3,900元
2.5 CCM025V5ADFT 3,000元 CCM025V5ADRT 4,200元
3 CCM030V5ADFT 3,300元 CCM030V5ADRT 4,500元
4 CCM040V5ADFT 3,600元 CCM040V5ADRT 5,200元
5 CCM050V5ADFT 4,100元 CCM050V5ADRT 5,900元
7 CCM070V5ADFT 5,500元 CCM070V5ADRT 7,400元
9 CCM090V5ADFT 6,900元 CCM090V5ADRT 9,000元

可动电缆线使用注意事项

[3]编码器连接电缆线

电动机侧带有编码器连接器的编码器连接电缆线。

  品名 适用品名 长度（m） 定价
连接电缆线 编码器连接
LCE05A-006 电压输出类型 0.6 1,100日元
连接电缆线 编码器连接
LCE08A-006 线性驱动输出型 0.6 1,100日元

用于可动遮蔽性编码器用电缆线。

  品名 适用产品 长度（m） 定价
编码器连接电缆线
CC010E1R 线性驱动输出型 1 2,500日元
CC020E1R 2 3,900日元
CC030E1R 3 5,300日元

其他电缆线

此电缆线可用于连接驱动器和控制器。

[4]电源电缆线/输入输出信号用电缆线套件

100W驱动器包含电源电缆线和输入输出信号用电缆线。
电源电缆线将驱动器连接至DC电源。
输入输出信号用电缆线是连接驱动器和上位控制器的电缆线。

  品名 长度（m） 定价
电源电缆线／输入输出信号电缆线套装
LHS003CC 0.3 750日元
LHS010CC 1 1,300日元

[5]RS-485通信用电缆线

①连接上位控制器时
此电缆线将驱动器连接到上位控制器。

  品名 长度（m） 定价
RS-485通信电缆线
CC030-RS 3 2,200日元

②驱动器之间的连接
连接驱动器之间的电缆线。

  品名 长度（m） 定价
RS-485通信电缆线
LH0015-RWN 0.15 1,000日元


可动电缆线配线时的注意事项

请勿使电缆线的连接器部分弯曲。请勿对连接器或端子施加应力，否则可能会造成接触不良或断线。

电缆线的固定方法

请于 2 处固定，让连接器固定不晃动。

请固定两个地方，使连接器部分不会移动。

电缆线配线长度及弯曲半径

请以适当长度配线，避免电缆线移动时会被拉扯。
此外，弯曲半径（R）请维持在电缆线径的 6 倍以上。

请用适当的长度布线，使电缆线在移动时不会被拉扯。

电缆线的干扰

配线在电缆固定架内时，请勿让电缆线彼此干涉。 请勿对电缆线施加应力，会造成提早断线。 请仔细确认电缆固定架的注意事项后再使用。

电缆线扭转

接线时请注意电缆线有没有发生扭曲。扭曲状态下若再被弯曲，会造成提前断线。接线后请观察电缆线表面的文字印刷，确认电缆线没有发生扭曲。
