3-1. 密闭箱体中的散热能力计算的结果不满足要求规格，因此需要求出开放箱体中的总散热量。

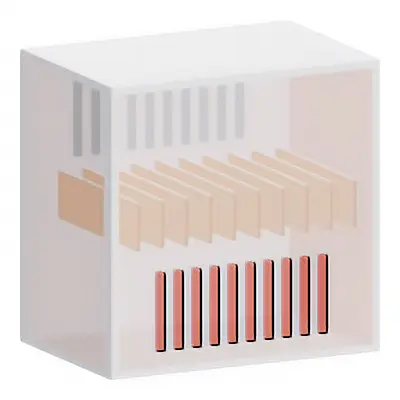

通气孔面积：A = 0.05㎡ (0.5m × 0.01m × 10个)
通气孔面积： A = 0.05m2 (0.5m × 0.01m × 10个)

开放箱体中的总散热量（Q）的计算方法

$$\bbox[8pt, border: 1px solid #ccc]{\text { 总散热量 }{Q} = \text { 箱体面积上的散热量 }[\mathrm{W}]\ +\ \text{通气孔的自然冷却散热量}\ [\mathrm{W}]}$$

在开放箱体的情况下，除了箱体面积上的散热量（QW）之外，还包括通气孔的自然冷却散热量（QV）在内的总散热量。
箱体面积上的散热量（QW）的计算式与密闭箱体的情况下相同。

$$\bbox[8pt, border: 1px solid #ccc]{\text { 箱体面积上的散热量 }{Q_w} = {K}\ \times\ {S}\ ({T_1}-{T_2})}$$
$$\bbox[8pt, border: 1px solid #ccc]{\frac{1}{\text { 热通过率 } K}=\frac{1}{\alpha_1}+\frac{\iota}{\lambda}+\frac{1}{\alpha_2}}$$

通气孔的自然冷却散热量（QV）的计算式如下。

$$\bbox[8pt, border: 1px solid #ccc]{\text { 通气孔的自然冷却散热量 }{Q_V} = \sigma\ \times\ {C_P} \times{v} \times{A}\times ({T_1}-{T_2})}$$
  • QW
    箱体面积上的散热量 [W]
    S
    箱体的有效表面积 [m2]
    α1
    内侧的热传递率 [W/m2・K]
    α2
    外侧的热传递率 [W/m2・K]
    σ
    空气的比重 [kg/m3]
    v
    通风孔中的空气流速 [m/s]
  • K
    热通过率 [W/m2・K]
    T1
    目标温度（设备内部温度） [℃]
    T2
    环境温度 [℃]
    λ
    隔墙的热导率 [W/m・K]
    CP
    空气的定压比热 [J/kg・K]
    A
    通风孔面积 [m2]

关于热通过率、热传递率、热导率的详细信息，请参阅此处。

开放箱体中的总散热量（Q）的计算示例

步骤

① 求热通过率（K）和箱体面积上的散热量（QW）

② 求通气孔的自然冷却散热量（QV）

③ 求开放箱体中的总散热量（Q）

求热通过率（K）和箱体面积上的散热量（QW）

利用3-1. 密闭箱体中的散热能力计算的结果。

热通过率 K = 2.32 [W/m2・K] 箱体面积上的散热量 QW = 128.06 [W]

求通气孔的自然冷却散热量（QV）

根据箱体的规格，求通气孔的自然冷却散热量（QV）。

\(\begin{align}\text { 通气孔的自然冷却散热量 }{Q_V} & = \sigma\ \times\ {C_P} \times{v} \times{A}\times ({T_1}-{T_2})\\[ 5pt ] & = 1.09\ [\mathrm{kg}/\mathrm{m^3}]\times 1000\ [\mathrm{J}/\mathrm{kg}\cdot\mathrm{K}]\times 0.1 [\mathrm{m}/\mathrm{s}]\times 0.05 [\mathrm{m^2}]\times (45\ [^\circ\mathrm{C}] - 25\ [^\circ\mathrm{C}])\\[ 5pt ] & = 109\ [\mathrm{W}] \end{align}\)

要求规格

  • σ（空气的比重）：1.09 [kg/m3]
  • CP（空气的定压比热）：1000 [J/kg・K]
  • v（通风孔中的空气流速）：0.1 [m/s]
  • A（通风孔面积）：0.05 [m2]
  • T1（目标温度）：45 [℃]
  • T2（环境温度）：25 [℃]

求开放箱体中的总散热量（Q）

根据箱体面积上的散热量（QW）和通气孔的自然冷却散热量（QV），求开放箱体中的总散热量（Q）。

\(\begin{align}\text{ 总散热量 }\mathrm{Q} & = \text{ 箱体面积上的散热量 }[\mathrm{W}] + \text{ 通气孔的自然冷却散热量 }[\mathrm{W}]\\[ 5pt ] & = 128.06\ [\mathrm{W}] + 109\ [\mathrm{W}]\\[ 5pt ] & = 237.06\ [\mathrm{W}] \end{align}\)
箱体内部的发热量 QX = 450 [W]

由于箱体内部的发热量小于开放箱体中的总散热量，因此开放箱体不满足要求规格。
由于密闭箱体和开放箱体都不满足条件，因此在本次示例中需要安装冷却风扇。

下一页将计算冷却风扇产生的散热能力。
