Q.AZ系列多轴驱动器与株式会社基恩斯制造PLC正在使用。NETC01-M3上搭载了AZ系列位置确定功能内置类型5台、AZD2A-KM3 1台使用时，轴构成设置应如何进行？
品名
东方电动机株式会社制造驱动器(MECHATROLINK-Ⅲ) ： AZD2A-KM3、AZD2B-KM3、AZD3A-KM3、AZD4A-KM3
基恩斯制造PLC(位置确定·运动单元) ： KV-XH04ML、KV-XH16ML
当NETC01-M3（64字节模式）位于第3站，AZD2A-KM3位于第4站时，基恩斯制造 KV-STUDIO的轴构成设置如下。
| 轴1 | 轴2 | 轴3 |
|---|---|---|
|
NETC01-M3 站地址 ： 3 扩展地址 ： 0 传送字节数 ： 64字节 |
AZD2A-KM3的Axis1 站地址 ： 4 扩展地址 ： 0 |
AZD2A-KM3的Axis2 站地址 ： 4 扩展地址 ： 1 |

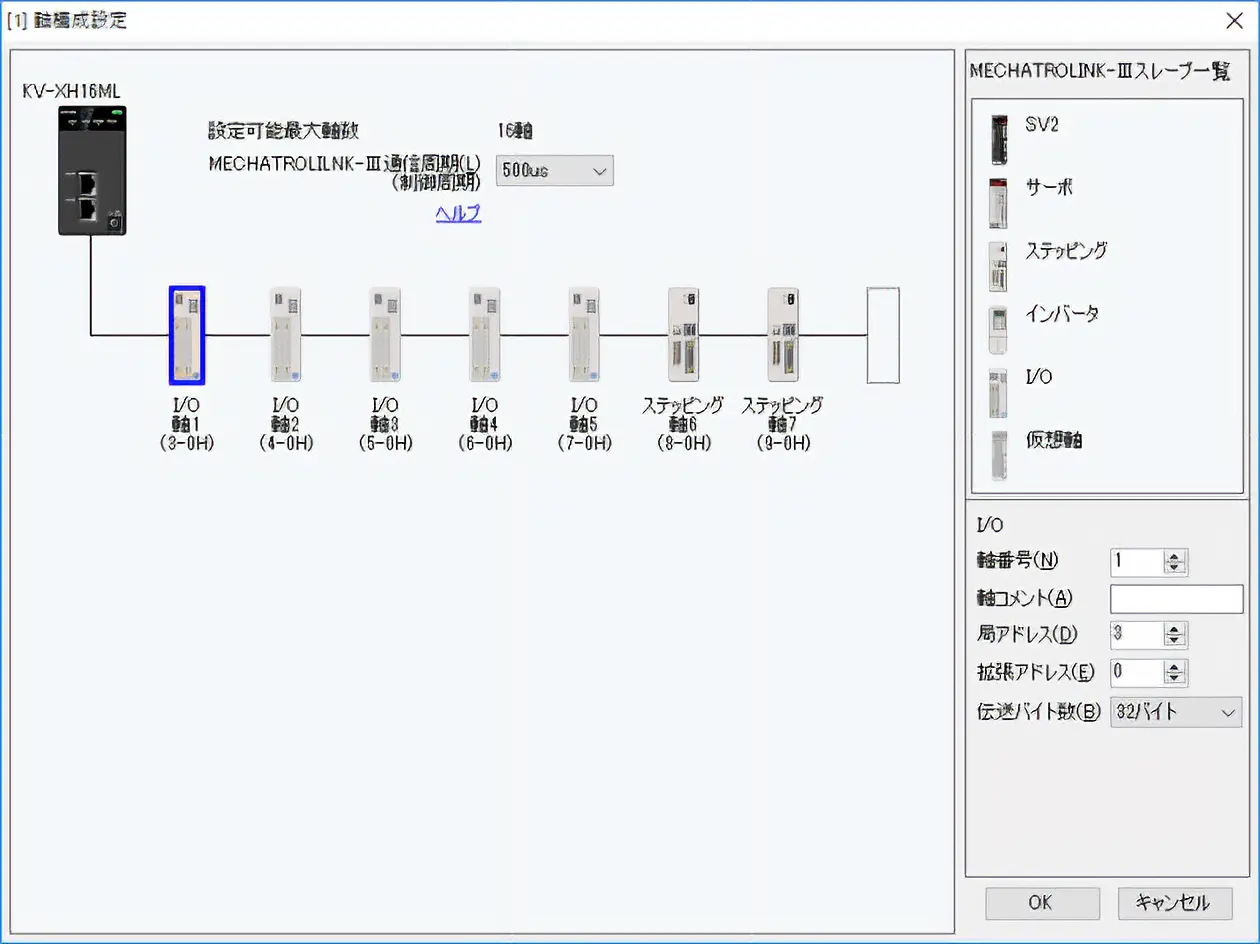

＜错误示例＞
| 轴1 ～ 轴5 | 轴6、轴7 |
|---|---|
| 将5台AZ系列 位置确定功能内置类型作为5轴进行I/O设置是错误的。应该仅设置NETC01-M3的使用数量。 | AZD2A-KM3的同一驱动器内的Axis1和Axis2应设置为同一站号。扩展地址设置Axis1为0，Axis2为1。 |
产品类别： αSTEP 、网络対応产品·控制器
机型·系列： AZ系列多轴驱动器 、电动传动装置 AZ系列搭载多轴驱动器
内容： 使用方法·设定方法
FAQ No.： 495
