Q.正在使用AZ系列 多轴驱动器和基恩士株式会社制造的PLC。电动机的分辨率是多少呢？因为想要进行mm设定和deg设定，所以想改变分辨率，应该怎么做呢？

初始值是10000p/r。如果想要进行mm设置或deg设置，请在保持10000p/r的情况下使用，并在株式会社キーエンス制造的 KV STUDIO中进行mm或deg的设置。

通过坐标转换计算，可以计算出对应于株式会社キーエンス的电子减速机的坐标转换分子和坐标转换分母。

与电动传动装置组合时的设置如下。

EAS、EAC、EZS系列 0.01mm设置的情况下

•

• ①

  导程3mm、6mm、12mm的任意一个

  ②

  输入减速比1

  ③

  0.01

  ④

  输入以下值



单位坐标转换的反映结果

＜导程 3mm的情况下＞

＜导程 6mm的情况下＞

＜导程 12mm的情况下＞

DRS2系列、DR系列 0.001mm设置的情况下

•

• ①

  导程2mm、2.5mm、4mm、8mm的任意一个

  ②

  输入减速比1

  ③

  0.001

  ④

  输入以下值



单位坐标转换的反映结果

＜导程 2mm的情况下＞

＜导程 2.5mm的情况下＞

＜导程 4mm的情况下＞

＜导程 8mm的情况下＞

DGⅡ系列（减速比18） 0.01deg设置 360度显示：不显示 的情况下

•

• ①

  输入减速比18

  ②

  0.01

  ③

  输入以下值



单位坐标转换的反映结果

DGⅡ系列（减速比18） 0.01deg设置 360度显示：显示 的情况下

•

• ①

  输入减速比18

  ②

  0.01

  ③

  输入以下值



单位坐标转换的反映结果

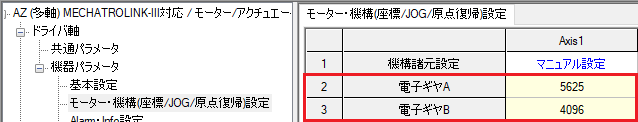

还需要使用我们的支援软件 MEXE02进行设置更改。
