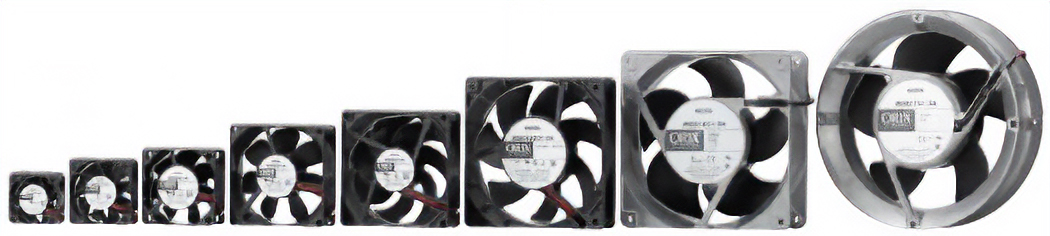

DC轴流风扇 MD系列 产品介绍

MD系列

S型（无Alarm）

S型（无Alarm）

尺寸 Alarm 最大风量
[m3/min] 		最大静压
[Pa] 		型
标准速度 高速
□40mm-20mm厚 - 0.21 79.5 ○ -
□52mm-15mm厚 0.4 59 ○ -
□60mm-25mm厚 0.53 40.1 ○ ○
□80mm-25mm厚 1.2 48 ○ ○
□92mm-25mm厚 1.67 60.6 ○ ○
□120mm-25mm厚 2.83 77 ○ -
□120mm-38mm厚 3.88 135 ○ ○
□140mm-51mm厚 5.8 130 ○ -
φ172mm-51mm厚 6 137 ○ ○
  • 电压为DC24V。□40mm-20mm厚和□52mm-15mm厚提供DC12V。
  • 提供“标准速度规格”和最大2倍风量的“高速规格”。
  • 上述值为各型号的代表值。

A型 (附Alarm)

A型 (附Alarm)

尺寸 型 Alarm 最大风量
[m3/min] 		最大静压
[Pa]
□40mm-20mm厚 A型
(附Alarm) 		旋转停止Alarm
转速降低Alarm 		0.21 79.5
□52mm-15mm厚 0.4 59
□60（62）mm-25mm厚 0.53 40.1
□80mm-25mm厚 1.2 48
□92mm-25mm厚 1.67 60.6
□120mm-25mm厚 2.83 77
□120mm-38mm厚 3.88 135
□140mm-51mm厚 5.8 130
  • 上述值为各型号的代表值。

E型（长寿命）

E型（长寿命）

尺寸 型 Alarm 最大风量
[m3/min] 		最大静压
[Pa]
□60mm-25mm厚 E型
（长寿命） 		旋转停止Alarm 0.53 40.2
□80mm-25mm厚 1.03 44
□92mm-25mm厚 1.38 41.6
□120mm-25mm厚 2.7 70
□120mm-38mm厚 3.9 117.8
□140mm-51mm厚 5.8 130
φ172mm-51mm厚 6.4 137.2

V型（可变速）

V型（可变速）

尺寸 型 Alarm 最大风量
[m3/min] 		最大静压
[Pa]
□40mm-20mm厚 V型
（可变速） 		脉冲传感器 0.42 318
□52mm-15mm厚 0.5 91.5
□60mm-25mm厚 1.21 224
□80mm-25mm厚 2.12 173
□92mm-25mm厚 2.20 105
□120mm-25mm厚 4.83 224
□120mm-38mm厚 6.35 360

P型（抗水）

P型（抗水）

尺寸 型 Alarm 最大风量
[m3/min] 		最大静压
[Pa]
□80mm-25mm厚 P型
（抗水） 		旋转停止Alarm 1.03 35.3
□92mm-25mm厚 1.45 44
□120mm-38mm厚 2.8 70.4
