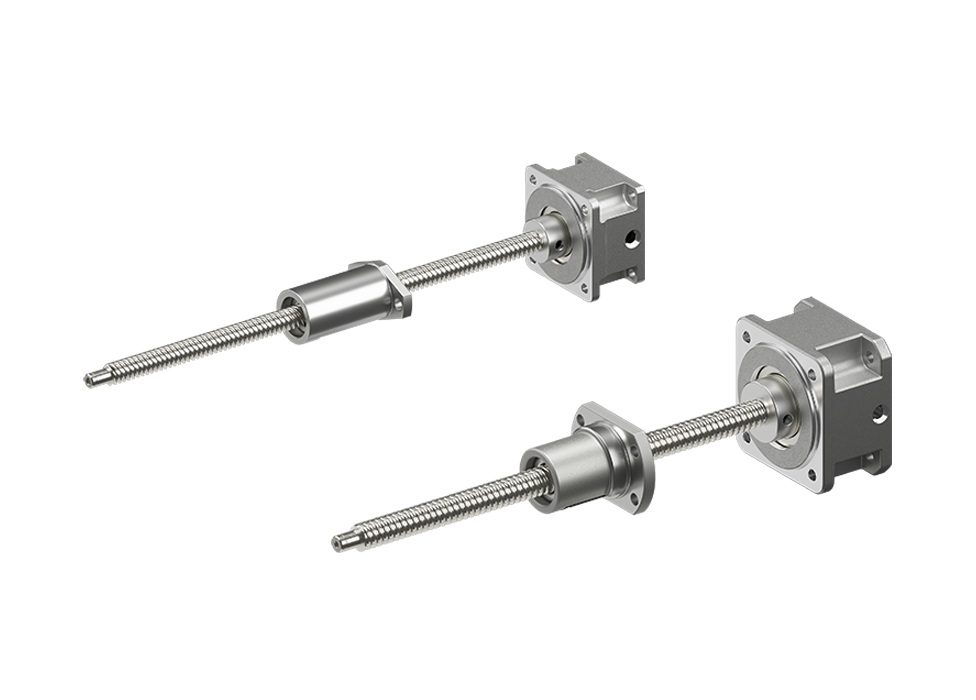

丝杠带适配器
（直线传动装置）
轧制滚珠丝杠型
- 与步进电动机组合实现直线运动
- 采用轧制滚珠丝杠，反复定位精度±0.01 mm
- 行程100 mm，安装尺寸30/42 mm
- 最大推力160 N
特征 | 丝杠带适配器（直线传动装置）轧制滚珠丝杠型
可轻松与步进电动机组装的直线传动装置适配器产品

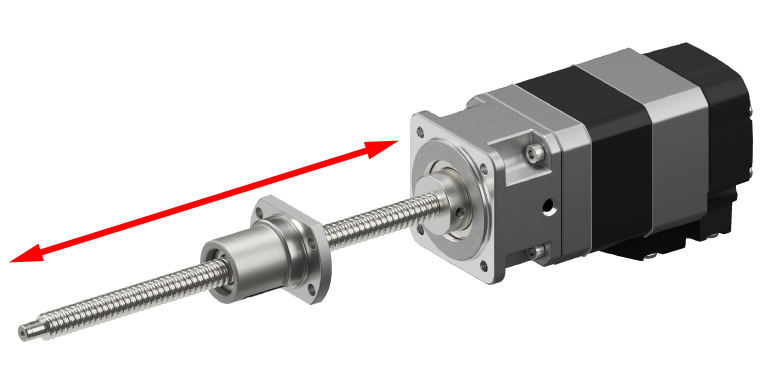

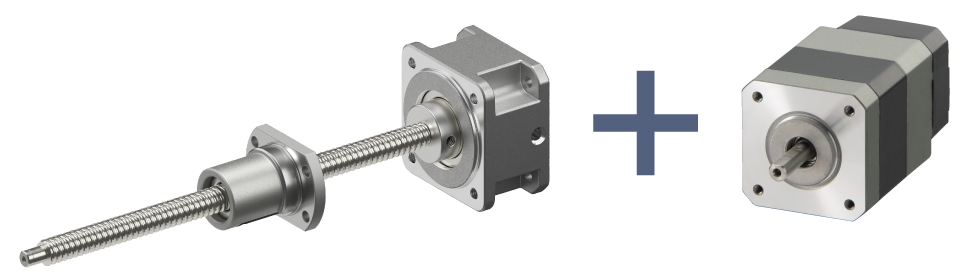

丝杠带适配器（直线传动装置）是可轻松与步进电动机组装的适配器产品。
由反复定位精度±0.01mm的轧制滚珠丝杠和螺母构成，无需联轴器即可简单组装，与自制机构相比可减少零部件数量和组装工时。
安装尺寸42mm，容许推力160N，容许速度240mm/s
- 小巧却具备高推力和高速性能，有助于缩短生产周期时间
| 安装尺寸 [mm] |
导程 [mm] |
行程 [mm] |
容许推力 [N] |
容许速度 [mm/s] |
可搬质量 [kg] |
反复定位精度 [mm] |
|
|---|---|---|---|---|---|---|---|
| 水平 | 垂直 | ||||||
| □30 | 3 | 100 | 50 | 120 | 5 | 5 | ±0.01 |
| 6 | 25 | 240 | 2.5 | ||||
| □42 | 2 | 160 | 60 | 16 | 16 | ||
| 8 | 40 | 240 | 4 | ||||

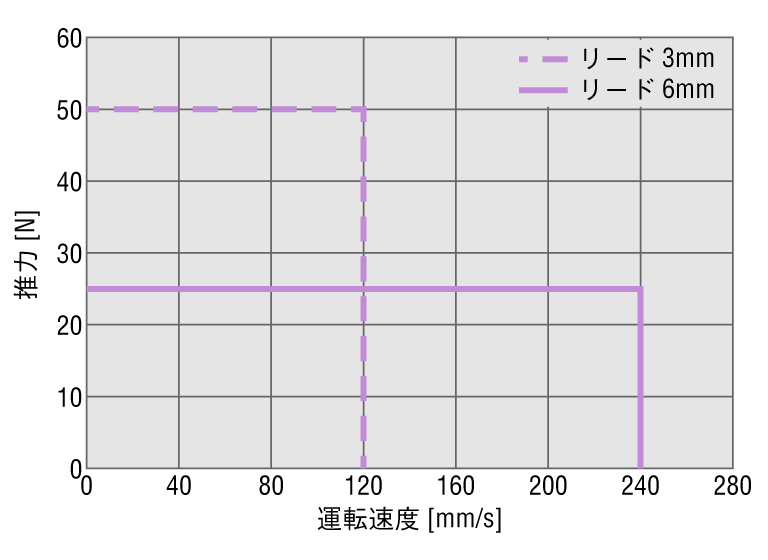

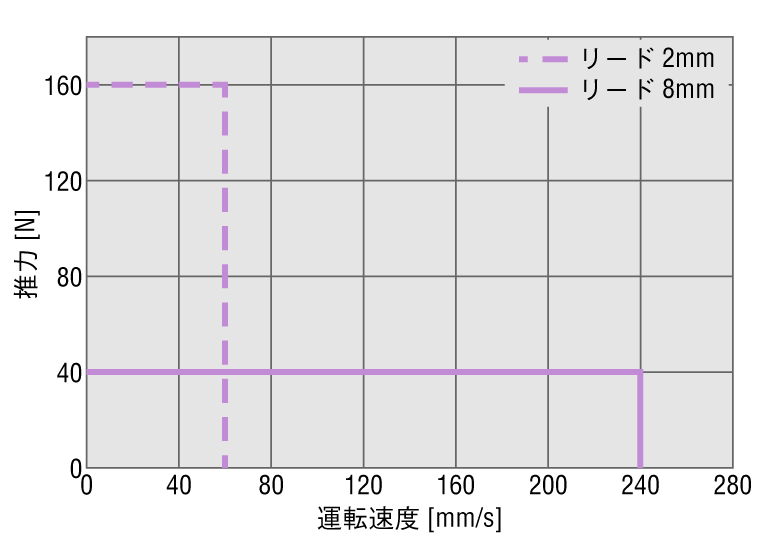

安装尺寸30mm和42mm的运行速度-容许推力
注意事项
运行速度-推力特性会因组合使用的电动机而变化。请根据负载条件计算容许推力。
无需联轴器即可简单组装。实现更省空间、更短时间的设备设计
使用丝杠带适配器（直线传动装置）可以减少零件数量实现空间节省，同时减少组装和安装精度等调整时间。可以更快速地完成设备启动。

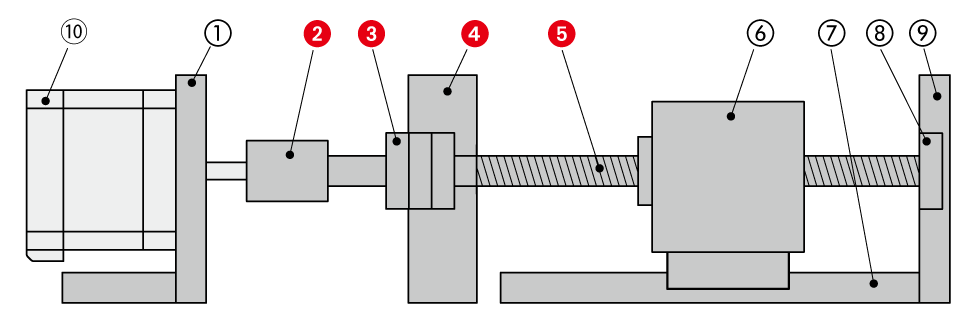

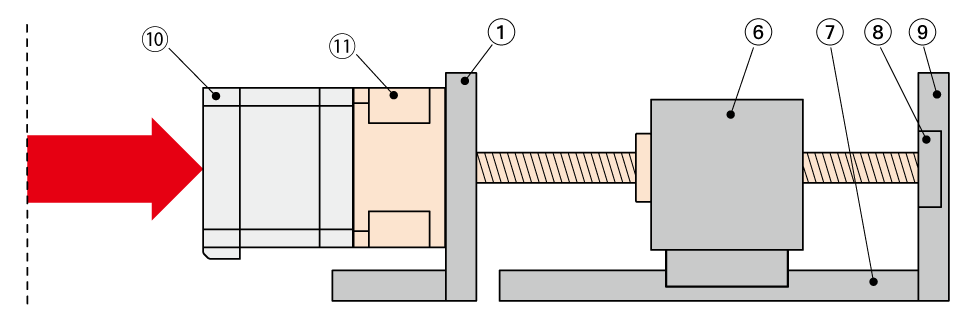

- 自制（零件数：9个）
- 使用丝杠带适配器（零件数：6个）
| 图中编号 | 零件名称 |
|---|---|
| ① | 安装板 |
| ❷ | 联轴器 |
| ❸ | 固定侧轴承 |
| ❹ | 固定侧挡块 |
| ❺ | 轧制滚珠丝杠 |
| ⑥ | 搬运平台 |
| ⑦ | 直线导轨 |
| ⑧ | 支撑侧轴承 |
| ⑨ | 支撑侧挡块 |
| ⑩ | 电动机 |
| ⑪ | 丝杠带适配器 |
直接支撑轴向负载

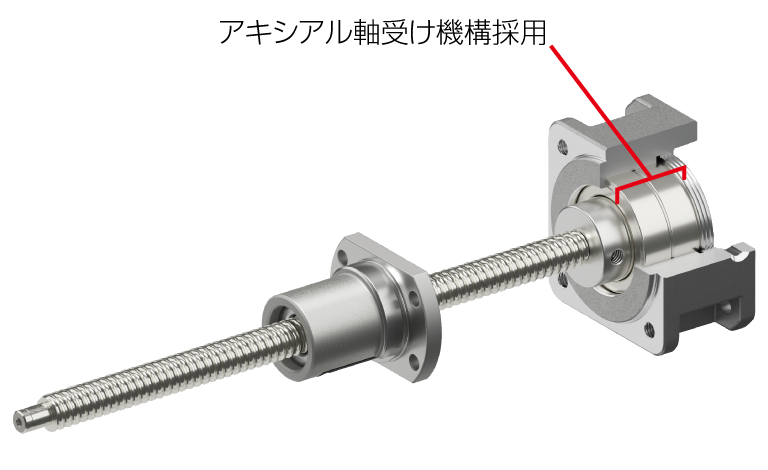

采用轴向轴承机构，可直接支撑轴向负载。
是一款高可靠性的丝杠带适配器（直线传动装置）。
通过多种电动机和驱动器实现更高可靠性的运动控制
丝杠带适配器（直线传动装置）与AZ系列组合使用时，无需外部传感器即可实现高精度原点返回。
此外，还支持主要FA网络，有助于实现设备信息的统一管理和布线简化。
- *1 仅限AZM46型号
- *2 我们还提供可实现一键连接的电缆线型
与搭载免电池绝对式编码器电动机的组合
- 无需原点传感器和限位传感器即可实现原点返回
- 支持FA网络
提供专业人员的选型服务
根据组合使用的电动机不同，容许推力和容许速度会有所变化。请根据负载条件计算容许推力。
我们提供由专业人员代客户选择电动机的服务。
请下载选型委托表，填写必要事项后通过咨询表单提交委托。
丝杠带适配器（直线传动装置）应用示例
零件供给的升降轴

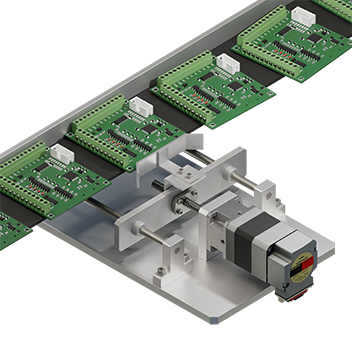

电路板输送的对中定位
试管输送
关于产品定制（特殊订单）服务
我们提供针对各种产品的定制加工等特殊订单服务（特殊订单对应）。
除了有技术可行性判断和最低订购数量等条件的"特殊订单对应"外，我们还提供任何人都可从1台起订购的"半定制对应"服务。
