小型电动缸 DRS2系列 品名的阅读方法

小型电动缸

• DRSM 1
• 42 2
• R 3
• G 4
• -
• 04 5
• A 6
• 2 7
• AZ 8
• M 9
• K 10

1	系列名	DRSM DRS2系列
2	安装尺寸	42 42mm 60 60mm
3	电缆线引出方向※	R 朝右 L 朝左 无符号 无导轨型
4	形状	G 带导轨型 无符号 无导轨型
5	行程	04 40mm 05 50mm
6	滚珠丝杠型	A 轧制滚珠丝杠 B 精密滚珠丝杠
7	导程	2 2mm 4 4mm 8 8mm
8	搭载电动机	AZ AZ系列
9	电磁制动	A 无电磁制动 M 带电磁制动
10	电动机规格	K DC电源输入规格

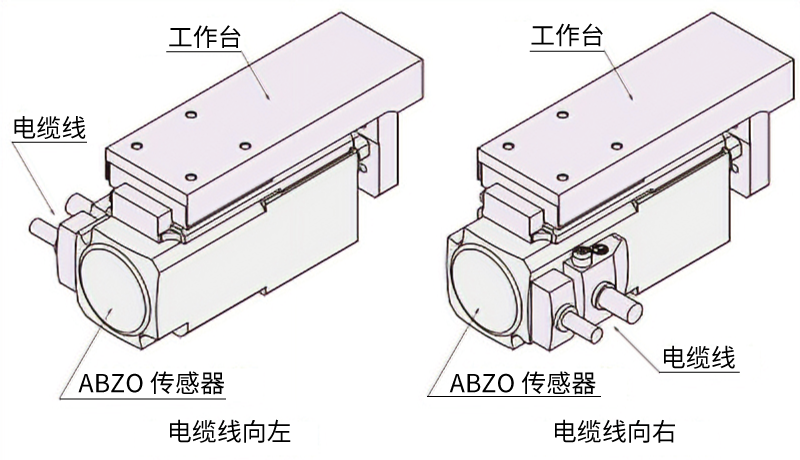

• ※ 电缆线引出方向的指定仅适用于带导轨型。
  将表格向上放置，从编码器部分（ABZO传感器部分）侧看到的方向。

驱动器

• AZD 1
• -
• K 2
• D 3

1	驱动器型	AZD AZ系列驱动器
2	电源输入	K DC24V/48V
3	型	D 内藏定位功能型 X RS-485通信带脉冲序列输入型 无 脉冲序列输入 EP EtherNet/IP对应 ED EtherCAT对应 PN PROFINET对应

连接电缆线套件/可动连接电缆线套件

• CC 1
• 050 2
• V 3
• Z 4
• F 5
• B 6
• 2 7

1	电缆线型	CC 电缆线
2	长度	005 0.5m 010 1m 015 1.5m 020 2m 025 2.5m 030 3m 040 4m 050 5m 070 7m 100 10m 150 15m 200 20m
3	追加编号
4	适用机型	Z AZ系列用
5	电缆线型	F 连接电缆线套件 R 可动连接电缆线套件
6	内容	无 无电磁制动用 B 带电磁制动用
7	型	2 DC电源输入用
