中空旋转执行器 DH系列 系统构成

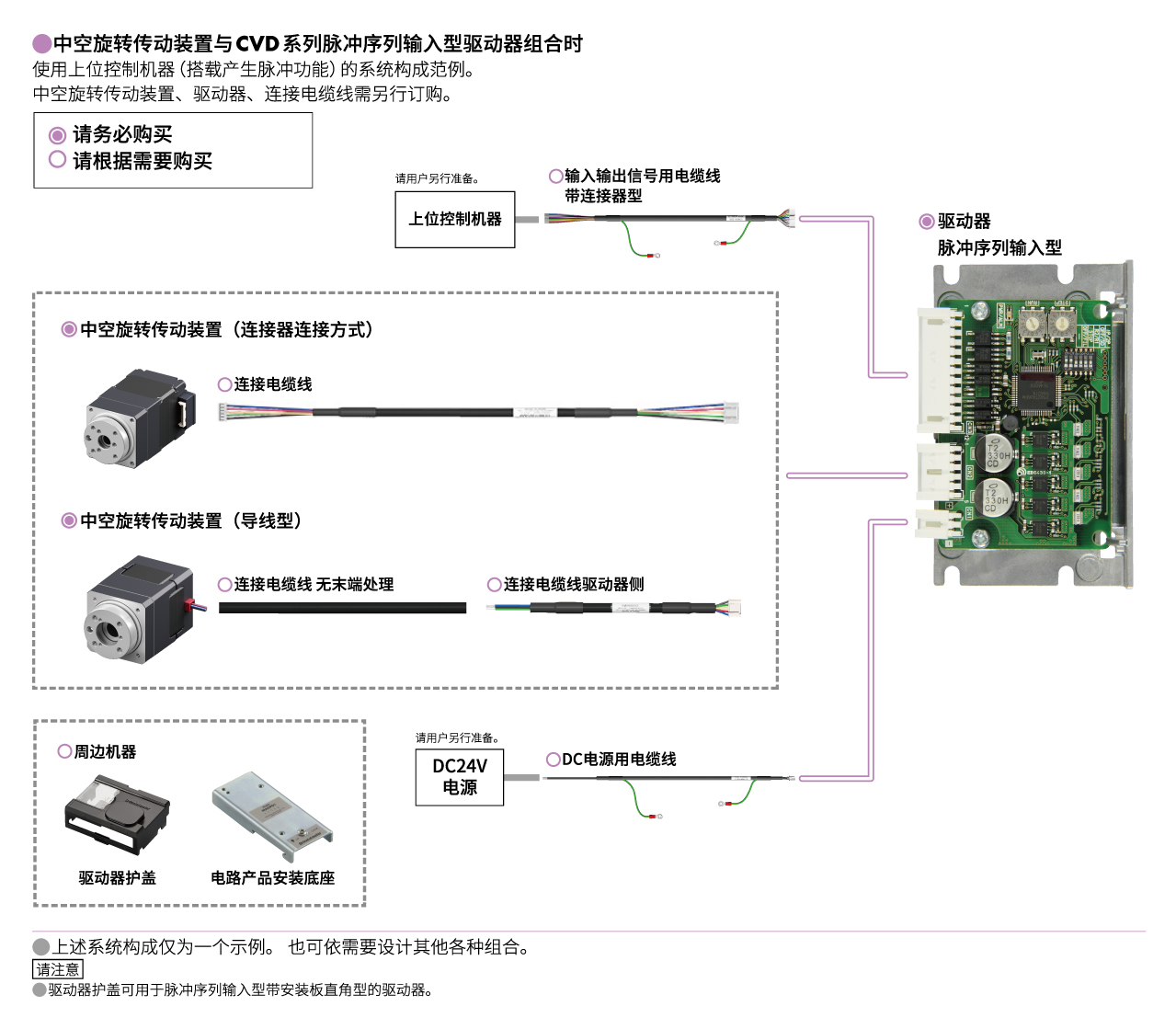

脉冲序列输入类型

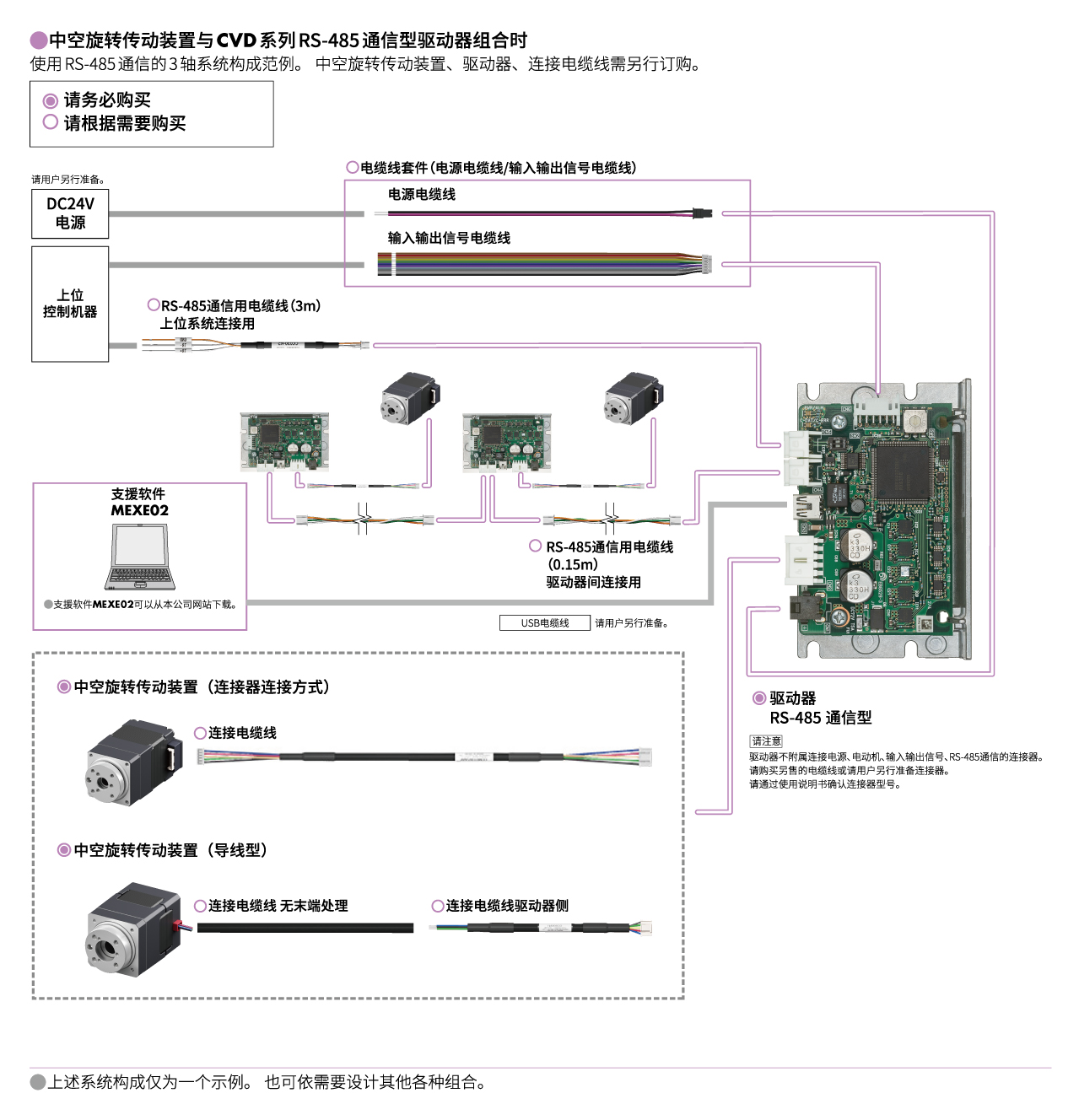

RS-485通信类型

全闭环控制型

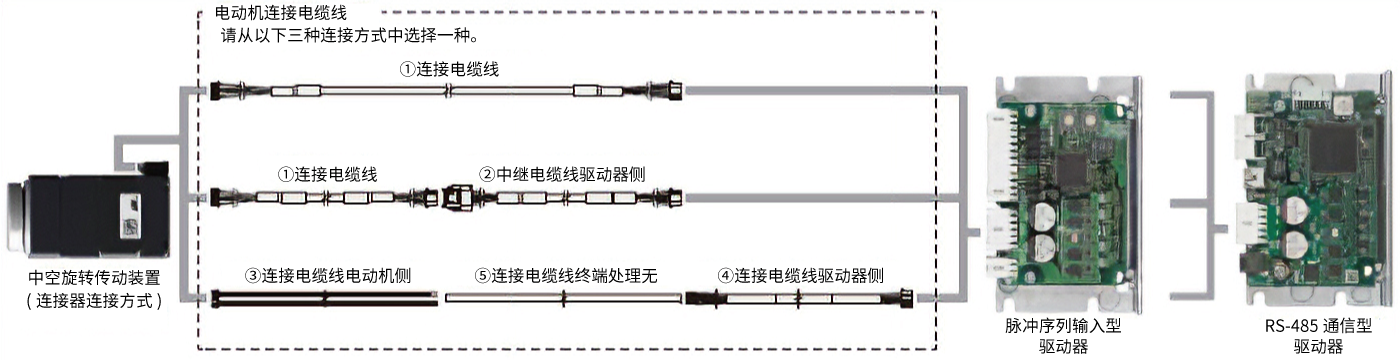

连接电缆线的构成示例

以下是3种连接方法，请选择其中一种。

• 使用一根连接电缆线连接
• 使用连接电缆线并附加中继电缆线进行连接
• 使用连接电缆线的电动机侧，由客户自行连接驱动器侧

注意事项

• 电动机与驱动器之间的连接最多可使用3根电缆线。
• 电动机与驱动器之间的最大延长距离为10米。
