中空旋转传动装置 DGⅡ系列 品名的阅读方法
搭载AZ系列
AC电源输入
中空旋转传动装置 电动机垂直方向
- DGM 1
- 130 2
- R 3
- -
- AZ 4
- A 5
- C 6
- 7
- R 8
| 1 | 传动装置型 |
|
|---|---|---|
| 2 | 安装尺寸 |
|
| 3 | 支撑旋转平台的轴承型 |
|
| 4 | 搭载电动机 |
|
| 5 | 电动机类型 |
|
| 6 | 电动机规格 |
|
| 7 | 电动机连接方式 |
|
| 8 | 电缆线出线方向※ |
|
- ※ 电缆线出线方向是指将旋转平台朝前，电动机朝下时电缆线的指向。
中空旋转传动装置 电动机水平方向
- DGR 1
- 85 2
- R 3
- 36 4
- -
- AZ 5
- A 6
- C 7
- H 8
- R 9
| 1 | 传动装置型 |
|
|---|---|---|
| 2 | 安装尺寸 |
|
| 3 | 支撑旋转平台的轴承 |
|
| 4 | 减速比 | |
| 5 | 搭载电动机 |
|
| 6 | 电动机类型 |
|
| 7 | 电动机规格 |
|
| 8 | 电动机连接方式 |
|
| 9 | 连接器方向※ |
|
- ※ 连接器方向是指，将旋转平台朝上，电动机朝前时连接器的指向。
中空旋转传动装置 电动机水平方向（附底座安装）
- DGB 1
- 85 2
- R 3
- 12 4
- -
- AZ 5
- A 6
- C 7
- 8
- R 9
| 1 | 传动装置型 |
|
|---|---|---|
| 2 | 安装尺寸 |
|
| 3 | 支撑旋转平台的轴承 |
|
| 4 | 减速比 | |
| 5 | 搭载电动机 |
|
| 6 | 电动机类型 |
|
| 7 | 电动机规格 |
|
| 8 | 电动机连接方式 |
|
| 9 | 电缆线出线方向※ |
|

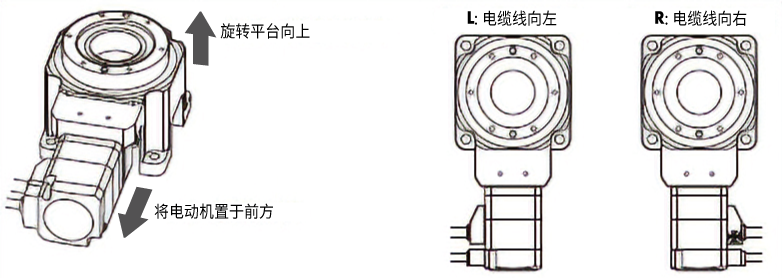

- ※ 电缆线出线方向是指，将旋转平台朝上，电动机朝前时电缆线的指向。
驱动器
- AZD 1
- -
- C 2
- D 3
| 1 | 驱动器类型 |
|
|---|---|---|
| 2 | 电源输入 |
|
| 3 | 种类 |
|
连接电缆线套件／可动连接电缆线套件（电缆线型用）
- CC 1
- 050 2
- V 3
- Z 4
- F 5
- B 6
| 1 |
|
|
|---|---|---|
| 2 | 长度 |
|
| 3 | 追加编号 | |
| 4 | 适用机型 |
|
| 5 | 电缆线类型 |
|
| 6 | 内容 |
|
连接电缆线／可动连接电缆线（连接器型用）
- CCM ①
- 010 ②
- Z1 ③
- A ④
- F ⑤
- F ⑥
| ① |
|
|
|---|---|---|
| ② | 长度 |
|
| ③ | 适用机型 |
|
| ④ | 内容 |
|
| ⑤ | 电缆线出线方向※ |
|
| ⑥ | 电缆线类型 |
|
- ※ 本公司为用户提供电缆线出线的方向不同的3种连接电缆线
请根据安装情况，选择电缆线的出线方向。下图为传动装置的连接器朝向向左时的情况。
DC电源输入
中空旋转传动装置 电动机垂直方向
- DGM 1
- 130 2
- R 3
- -
- AZ 4
- A 5
- K 6
- 7
- R 8
| 1 | 传动装置型 |
|
|---|---|---|
| 2 | 安装尺寸 |
|
| 3 | 旋转平台轴承型 |
|
| 4 | 搭载电动机 |
|
| 5 | 电动机部分形状 |
|
| 6 | 电动机规格 |
|
| 7 | 电动机连接方式 |
|
| 8 | 电缆线出线方向※ |
|
- ※ 电缆线出线方向是指，将旋转平台朝前，电动机朝下时，电缆线的方向。
中空旋转传动装置 电动机水平方向
- DGR 1
- 85 2
- R 3
- 36 4
- -
- AZ 5
- A 6
- K 7
- H 8
- R 9
| 1 | 传动装置型 |
|
|---|---|---|
| 2 | 安装尺寸 |
|
| 3 | 支撑旋转平台的轴承 |
|
| 4 | 减速比 | |
| 5 | 搭载电动机 |
|
| 6 | 电动机部分形状 |
|
| 7 | 电动机规格 |
|
| 8 | 电动机连接方式 |
|
| 9 | 连接器方向/电缆线出线方向※ |
|
- ※ 连接器方向・电缆线出线方向是指，将旋转平台朝上，电动机朝前时，连接器和电缆线的方向。
图例为连接器型。
中空旋转传动装置 电动机水平方向（附底座安装）
- DGB 1
- 85 2
- R 3
- 12 4
- -
- AZ 5
- A 6
- K 7
- 8
- R 9
| 1 | 传动装置型 |
|
|---|---|---|
| 2 | 安装尺寸 |
|
| 3 | 旋转平台支持轴型 |
|
| 4 | 减速比 | |
| 5 | 搭载电动机 |
|
| 6 | 电动机部分形状 |
|
| 7 | 电动机规格 |
|
| 8 | 电动机连接方式 |
|
| 9 | 连接器方向/电缆线出线方向※ |
|
- ※ 电缆线出线方向是指，将旋转平台朝上，电动机朝前时，电缆线的方向。
驱动器
- AZD 1
- -
- K 2
- D 3
| 1 | 驱动器型 |
|
|---|---|---|
| 2 | 电源输入 |
|
| 3 | 型 |
|
连接电缆线套件/可动连接电缆线套件（电缆线型用）
- CC 1
- 050 2
- V 3
- Z 4
- 5
- F 6
- B 7
- 2 8
| 1 |
|
|
|---|---|---|
| 2 | 长度 |
|
| 3 | 追加编号 | |
| 4 | 适用机型 |
|
| 5 | 追加编号 |
|
| 6 | 电缆线型 |
|
| 7 | 内容 |
|
| 8 | 电缆线规格 |
|
连接电缆线/可动连接电缆线（连接器型用）
- CCM ①
- 010 ②
- Z1 ③
- C ④
- F ⑤
- F ⑥
| ① |
|
|
|---|---|---|
| ② | 长度 |
|
| ③ | 适用机型 |
|
| ④ | 内容 |
|
| ⑤ | 电缆线出线方向※ |
|
| ⑥ | 电缆线型 |
|
- ※ 连接电缆线有3种不同引出方向的电缆线可供选择。
请根据安装环境选择电缆线的引出方向。下图是当传动装置的连接器方向为朝左时的示意图。
AZX系列搭载
中空旋转传动装置
- DGM 1
- 200 2
- R 3
- 18 4
- -
- AZX 5
- A 6
- C 7
| 1 | 系列名称 |
|
|---|---|---|
| 2 | 安装尺寸 |
|
| 3 | 旋转平台支持轴型 |
|
| 4 | 减速比 | |
| 5 | 搭载电动机 |
|
| 6 | 电动机部分形状 |
|
| 7 | 电动机规格 |
|
驱动器
- AZXD 1
- -
- S 2
- EP 3
| 1 | 驱动器型 |
|
|---|---|---|
| 2 | 电源输入 |
|
| 3 | 型 |
|
连接电缆线套件/可动连接电缆线套件
- CC 1
- 010 2
- V 3
- X 4
- F 5
- B 6
| 1 |
|
|
|---|---|---|
| 2 | 长度 |
|
| 3 | 追加编号 | |
| 4 | 适用机型 |
|
| 5 | 电缆线型 |
|
| 6 | 内容 |
|
