规格

特性

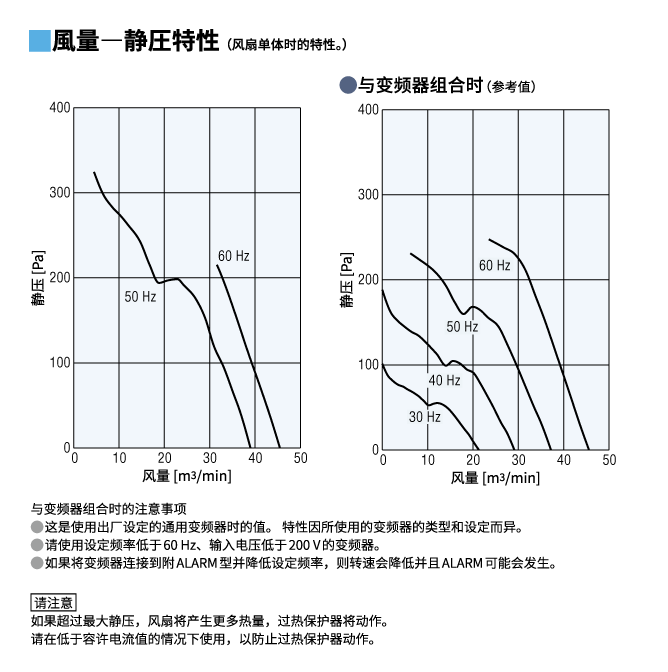

风量-静压特性

风量-静压特性

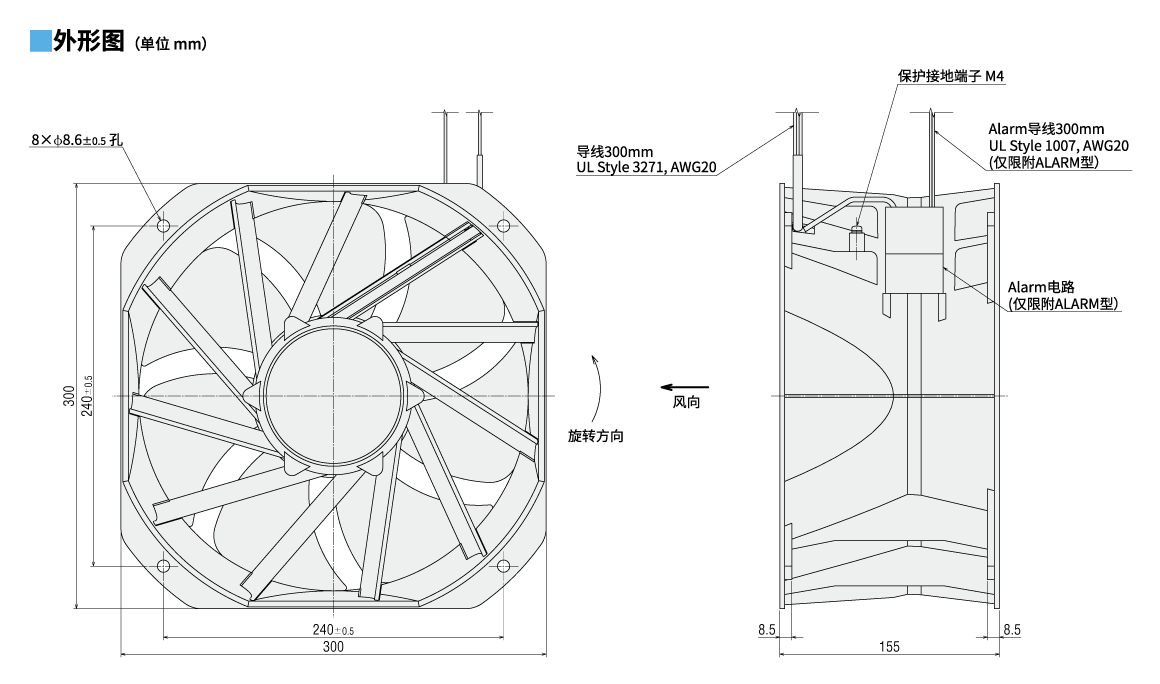

外形图

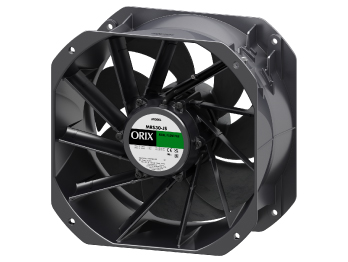

风扇

风扇

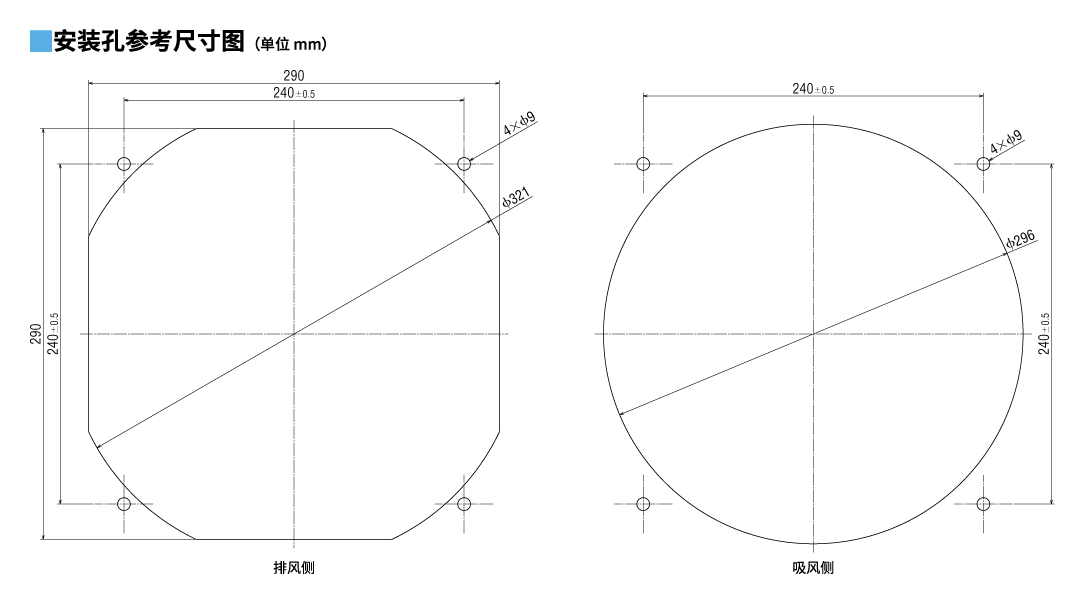

安装孔参考尺寸图

安装孔参考尺寸图

资料下载

其他规格

一般规格

项目	规格
绝缘电阻	在常温常湿条件下连续运行后，使用DC500V兆欧表测量线圈与外壳之间的值，其结果在100MΩ以上。
绝缘耐压	在常温常湿条件下连续运行后，对线圈与外壳之间施加50Hz、1.5kV电压1分钟，未发现异常。
温度上升	在常温常湿条件下最大风量时连续运行后，当温度稳定时，使用温度计法测量外壳的值在30℃以下。
使用电压范围	±10% (各电压共)
耐热等级	UL/CSA 规格为 105 (A)、EN 规格为 120 (E) 非规格认证产品、电气用品安全法为 120 (E) MRS30: UL/CSA 规格为 130 (B)、EN 规格为 130 (B)
过热保护	MU、MS系列、MRE10、MRE12: 阻抗保护 MR、MRS系列、MRE16、MRE18、MRE20、MRE25: 内置热保护器 (自动复位型) 开启･･･120±5℃、复位･･･77±15℃ MRS30: 内置热保护器 (自动复位型) 开启･･･130±5℃、复位･･･83±15℃
使用环境	另见说明
存放环境	另见说明
颜色	MU、MS系列  架子: 未涂漆 (铝材质) 翼片: 黑色 MR、MRS、MRE系列  架子：深灰色  翼片: 黑色
材料	架子: 铝合金压铸 翼片: 聚碳酸酯 (难燃等级: V-0)

使用环境、保存环境

系列	使用环境※1		存放环境※1※3		环境规格
	环境温度※2	环境湿度	环境温度※2	环境湿度
EMR系列	−25～+65℃	85%以下 （无结露）	−25～+70℃	85%以下 （无结露）	−
MU系列 防湿类型	−30～+60℃	95%以下（无结露）※5 绝对湿度36g/m3以下	−40～+70℃	95%以下 （无结露）	ETSI规格为准※4
MU系列 标准类型、MRS系列		85%以下 （无结露）		85%以下 （无结露）
MRE系列（MRE16、MRE18、MRE20、MRE25）
MRE系列（MRE10、MRE12）	−30～+50℃
MRS系列 □140mm-47mm厚 转速降低Alarm附	−20～+60℃		−20～+70℃
MRS系列 可变速度类型	−10～+60℃		−	−	−
MS系列
MR系列	−10～+50℃

※1

使用环境、保存环境以无结露、冻结、风扇以外的振动和外力为条件。

※2

不能在温度调节到−10℃以下的环境中使用，如冷冻室。

※3

储存环境是指包括运输期间在内的短期值。

※4

使用环境、保存环境符合以下环境标准。
ETSI EN 300 019-2-1 Class 1.3E　Storage
ETSI EN 300 019-2-2 Class 2.3　Transportation
ETSI EN 300 019-2-3 Class 3.4　Stationary use

※5

试验名称	环境规格	条件·试验内容
热循环试验	ETSI EN 300 019-2-1 ETSI EN 300 019-2-2 ETSI EN 300 019-2-3	−40～+30℃ 5周期 温度梯度：1.0℃/分 低温（−40℃）高温（+30℃）放置时间：3小时 试验后无异常
低温放置试验		−45℃ 72小时放置　试验后无异常

• ※ 环境规定　ETSI
  ETSIは正式名称を European Telecommunications Standards Institute といい、ヨーロッパ圏的电気通信における标準规格を策定するために设立された标準化機构です。
  ETSI EN 300 019系列は、机器的环境条件相关定めたIEC 60721をもとにし、环境条件的定义や试验条件相关具体的に明记した规格です。

安全规格

法律·规格资料

对应的法律·规格的资料可以在产品详细页面的“数据下载”标签中下载。
（可下载的文件类型因产品而异。）

各国的法律·规格说明请点击这里进行确认。

我司产品各系列的法律·规格应对情况请点击这里进行确认。

有害物质

不含有超过RoHS指令（2011/65/EU,2015/863/EU）规定值的物质（10种物质）。

我司产品对产品含有化学物质规定的应对请点击这里进行确认。
