规格

特性

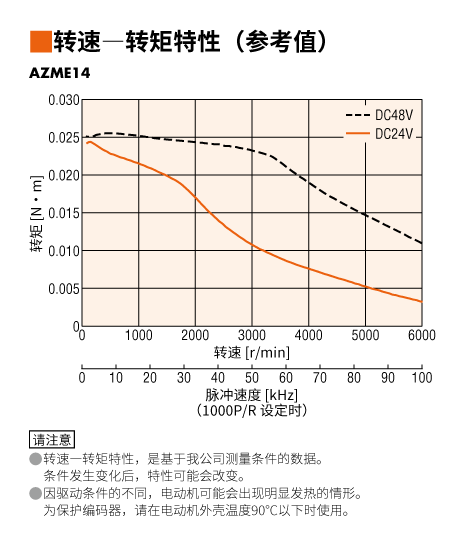

转速-转矩特性 (参考值)

转速-转矩特性 (参考值)

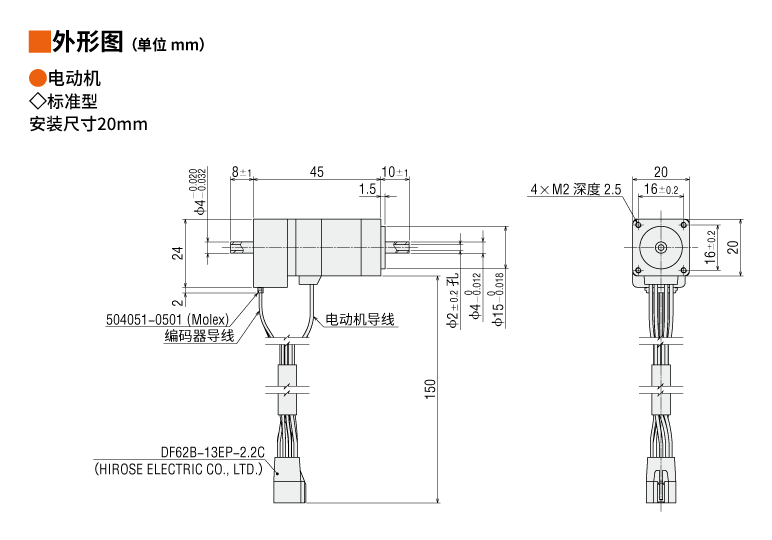

外形图

电动机

电动机

资料下载

其他规格

电动机 一般规格

項目		仕様
使用環境 （動作時）	周囲温度	0～+40 ℃（凍結のないこと）
	周囲湿度	85%以下（結露のないこと）
	雰囲気	ケーブルタイプ：腐食性ガス・塵埃のないこと。水、油などが直接かからないこと。 コネクタタイプ：腐食性ガス・塵埃のないこと。油などが直接かからないこと。
静止角度誤差		AZM14、AZM15、AZM24、AZM26、AZME14、AZME24：±5分（±0.083°） AZM46、AZM48：±4分（±0.067°） AZM66、AZM69：±3分（±0.05°）
シャフト振れ		0.05 T.I.R.（mm）∗
取付インローのシャフト に対する同心度		0.075 T.I.R.（mm）∗
取付面のシャフトに 対する直角度		0.075 T.I.R.（mm）∗
非通電状態での 多回転検出範囲		AZM14、AZM15、AZM24、AZM26：±450回転（900回転） AZM46、AZM48、AZM66、AZM69、AZME14、AZME24：±900回転（1800回転）

∗

T.I.R. (Total Indicator Reading)：基準軸心を中心にして、測定部を1回転させた場合のダイヤルゲージの読みの全量を表します。

容许径向负载・容许轴向负载

单位 =N

类型名	电动机 安装角 尺寸	电动机 品名	减速比	容许径向负载					容许 轴向负载
				轴端距离　mm
				0	5	10	15	20
标准类型	20mm	AZM14 AZM15	-	12	15	-	-	-	3
	28mm	AZM24 AZM26		25	34	52	-	-	5
	42mm	AZM46		35	44	58	85	-	15
		AZM48		30	35	44	58	85
	60mm	AZM66 AZM69		90	100	130	180	270	30
	85mm	AZM98 AZM911		260	290	340	390	480	60
TS减速机型	42mm	AZM46	3.6、7.2、10	20	30	40	50	-	15
			20、30	40	50	60	70	-
	60mm	AZM66	3.6、7.2、10	120	135	150	165	180	40
			20、30	170	185	200	215	230
	90mm	AZM98	3.6、7.2、10	300	325	350	375	400	150
			20、30	400	450	500	550	600
PS减速机型	28mm	AZM24	7.2、10	45	60	80	100	-	40
	42mm	AZM46	5	70	80	95	120	-	100
			7.2	80	90	110	140	-
			10	85	100	120	150	-
			25	120	140	170	210	-
			36	130	160	190	240	-
			50	150	170	210	260	-
	60mm	AZM66	5	170	200	230	270	320	200
			7.2	200	220	260	310	370
			10	220	250	290	350	410
			25	300	340	400	470	560
			36	340	380	450	530	630
			50	380	430	500	600	700
	90mm	AZM98	5	380	420	470	540	630	600
			7.2	430	470	530	610	710
			10	480	530	590	680	790
			25	650	720	810	920	1070
			36	730	810	910	1040	1210
			50	820	910	1020	1160	1350
HPG减速机型	40mm	AZM46	5	150	170	190	230	270	430
			9	180	200	230	270	320	510
	60mm	AZM66	5	250	270	300	330	360	700
			15	360	380	420	460	510	980
	90mm	AZM98	5	600	630	670	710	750	1460
			15	830	880	930	980	1050	2030
harmonic 减速机型	30mm	AZM24	50、100	100	135	175	250	-	140
	42mm	AZM46		180	220	270	360	510	220
	60mm	AZM66		320	370	440	550	720	450
	90mm	AZM98		1090	1150	1230	1310	1410	1300
FC减速机型	35mm	AZM24	7.2、15、25	80	120	180	230	-	80
	42mm	AZM46	7.2、10、20、30	180	200	220	250	-	100
	60mm	AZM66		270	290	310	330	350	200

• 品名は、品名が識別可能な文字を記載しています。
• PS、HPG减速机型：容许径向负载、容许轴向负载的どちらか一方负载された场合に、寿命20,000时间を満足する值です。

  减速机的寿命相关はこちら

径向负载与轴向负载

安全规格

法律法规资料

对应的法律法规资料可以从产品详情页的“数据下载”标签中下载。
（可下载的文件类型因产品而异。）

各国的法律法规说明请点击这里查看。

我司产品各系列对应的法律法规适应情况请点击这里查看。

有害物质

不含有超过RoHS指令（2011/65/EU,2015/863/EU）规定值的物质（10种物质）。

我司产品对产品含有化学物质规定的应对措施请点击这里查看。
