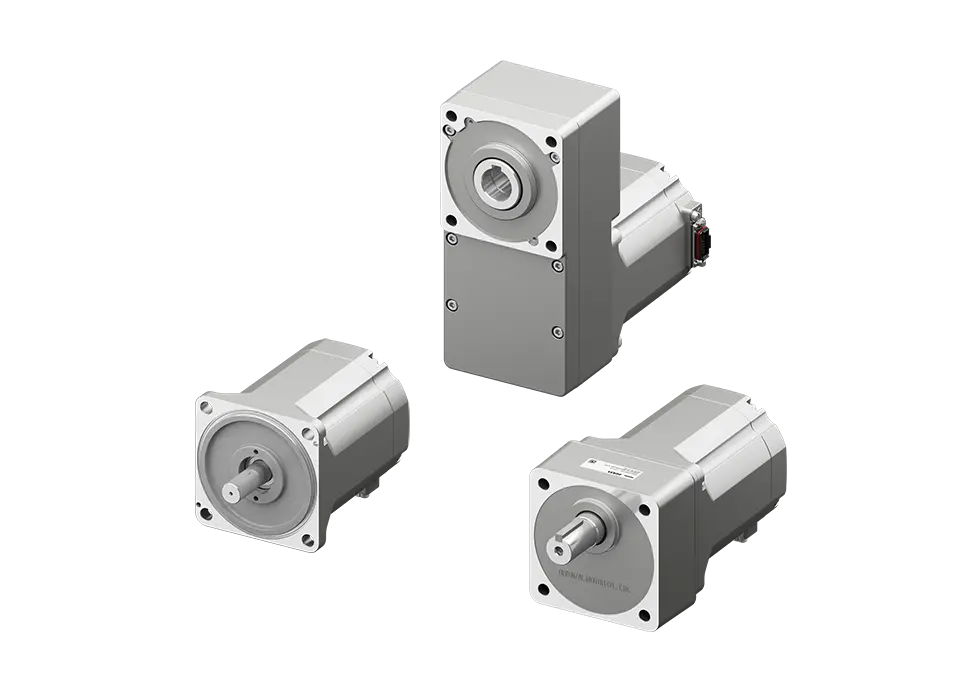

无刷电动机（PM）750 W - 特征 W
- 与同功率的三相交流电机相比，体积更小、重量更轻
- 实现IE5能效等级，节能省电降低成本
- 无风扇无噪声
- 可搭配变频器使用
特征 | 无刷电动机（PM电动机）750 W

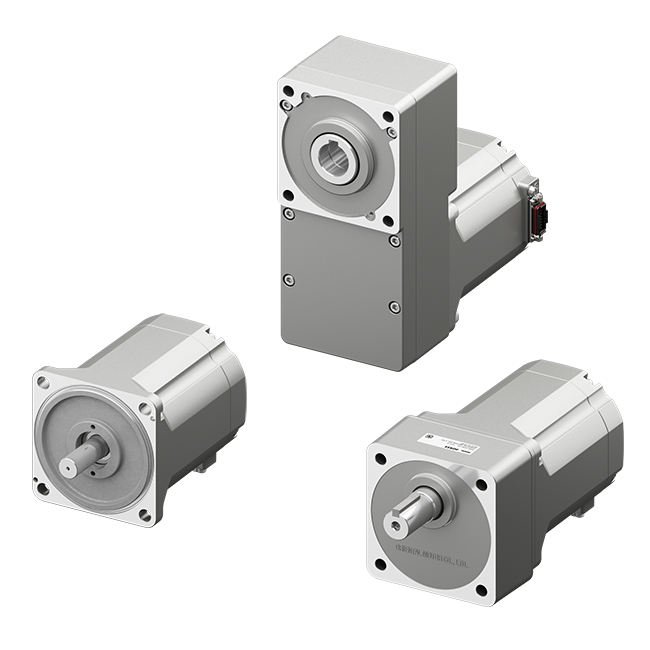

小型、节能、声音小 无刷电动机 750 W
无刷电机 750W（1HP）型号采用永磁转子（PM电机）设计。
通过与变频器配合，可实现 300～4000r/min 的宽范围调速。相较于三相交流电机，其结构紧凑轻量化，有效减轻作业人员的装配负担。此外，电机能效达到IE5最高等级，显著降低电费成本与CO2排放量。
大幅缩小电动机尺寸
有助于装置的小型化
达到级别IE5
降低电费
无风扇降低噪音值
另外，没有粉尘等飞散。
与同功率的三相交流电机相比，体积更小、重量更轻
无刷电机由于转子采用永磁磁钢，具有高效、小型、轻量的特点。
同时，高效率带来的低发热量使其无需冷却风扇即可运行（无风扇设计），有助于实现设备的小型化并减轻作业人员的操作负担。
电动机尺寸（mm）
平行轴减速机
重量：6.8 kg
中空轴扁平减速机
重量：8.4 kg
圆轴
重量：3.8 kg
实现IE5能效等级，节能省电降低成本
本产品为符合变速电动机能效等级IE5※标准的高效电机，可显著降低用电成本并减少CO2排放量。
- ※ 本效率等级基于国际标准IEC TS 60034-30-2对变速电动机（额定转速范围1801-6000转/分钟）的能效规定值（%）。
节能效果（1台参考值）
与750W感应电机（IE3）相比，可显著降低电费支出和CO2排放量。
|
无刷电动机 750 W ＋变频器 |
IE3规定值（82.5 %）※ 无刷电动机 750 W |
年节省 | |
|---|---|---|---|
| 年用电量 | 约7400 kWh/年 | 约7960 kWh/年 | 560 kWh/年 减 |
| 年电费 | 约4,884元/年 | 约5,254元/年 | 约370元/年 |
| 每年CO2排放量 | 约3380 kg/年 | 约3640 kg/年 | 260 kg/年 减 |
- ※ 本效率规定值（%）依据国际标准IEC 60034-30-1，适用于感应电动机（4极，50Hz）
【运行条件】
运行时间：24小时/天365天
电费核算参考 0.66元/kWh
CO2系数：0.457kg/kWh
无风扇低噪音

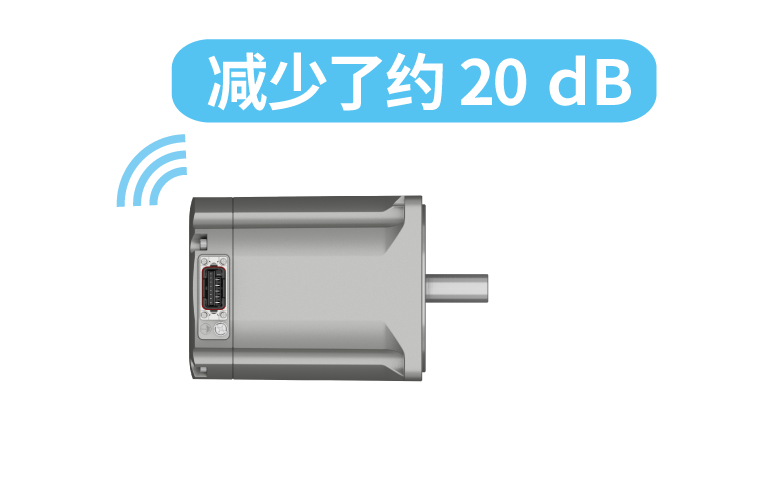

无刷电机凭借高效率、低发热的特性，实现了无风扇设计。与带冷却风扇的三相交流电机相比，其噪音水平可降低约20 dB。

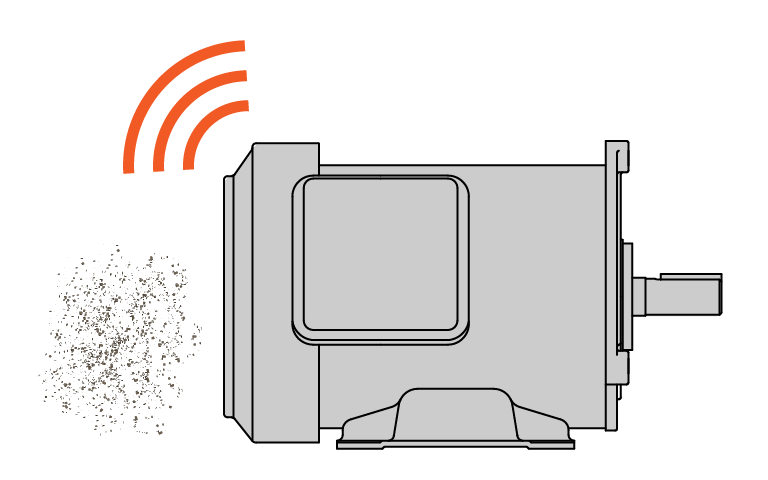

（带风扇）
（无风扇）
测定条件
・无负载
・旋转速度：1500 r/min
・从电动机背面15cm位置测量
由于无风扇，抑制粉尘等飞散。
带风扇的电动机冷却过程会产生风，可能会使周围的粉尘等飞散。
无刷电动机因为是无风扇的，所以不用担心粉尘飞散。
与变频器组合运行
无刷电动机为三相电动机，可与变频器配套控制。
注意事项
可配套使用的变频器是指能够与永磁电机（PM电机）匹配使用的变频器
Point
- 可进行速度控制（300～4000r/min）
- 可启用变频器内置功能
- 采用网络兼容型变频器可实现网络控制
- 可直接沿用现有变频器，大幅减少导入及改造工时
准备了与变频器的组合特性数据和参考参数
关于无刷电动机和其他公司制造的变频器的组合特性数据和参数设定例，请看这边。
三菱电动机株式会社制变频器 E-800
富士电动机株式会社制变频器 FRENIC-Mini
东芝产业机器系统株式会社制变频器 VF-S15
Rockwell Automation制变频器 PowerFlex525
组合特性示例
组合产品
| 无刷电动机 | 变频器 |
|---|---|
| BL2M6750CHP-AS（750 W） | 三菱电动机株式会社制 E-800 |
基本参数设置
此为基于电机连续运行（参考值）的设定，前提是可通过电子热保护功能实现电机过热防护。
组合使用时请执行电机参数自动调谐（参数编号Pr.96设为1）。
| 参数 | 设定值 | 内容 | |
|---|---|---|---|
| 上限周波数 | 1 | 4000 | 最高转速（r/min） |
| 电子热 | 9 | 5.4 | 额定电流x1.5（A） |
| 高速上限周波数 | 18 | 4000 | 最高转速（r/min） |
| 周波数/转速 単位变换 | 53 | 1 | 显示单位从Hz切换为r/min |
| 適用电动机 | 71 | 9090 | SPM电机的设定值为9090 |
| PWM周波数 | 72 | 15 | 最接近载波频率16kHz的设定值 |
| 电动机容量 | 80 | 0.75 | 额定输出（kW） |
| 电动机极数 | 81 | 10 | 磁极数 |
| 电动机额定频率 | 84 | 3000 | 额定转速（r/min） |
| 控制方式选择 | 800 | 10 | 永磁电机（PM电机）无传感器矢量控制 |
转速ー转矩特性（参考）
此为配合参数设定值调整后的变频器使用时的特性。
（电机输出轴）

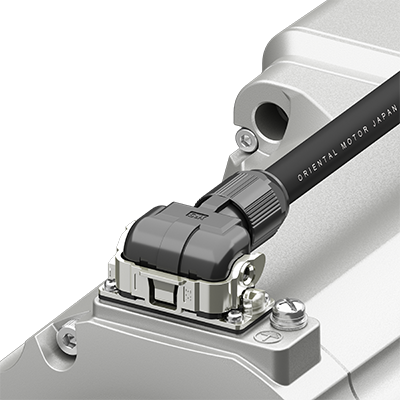

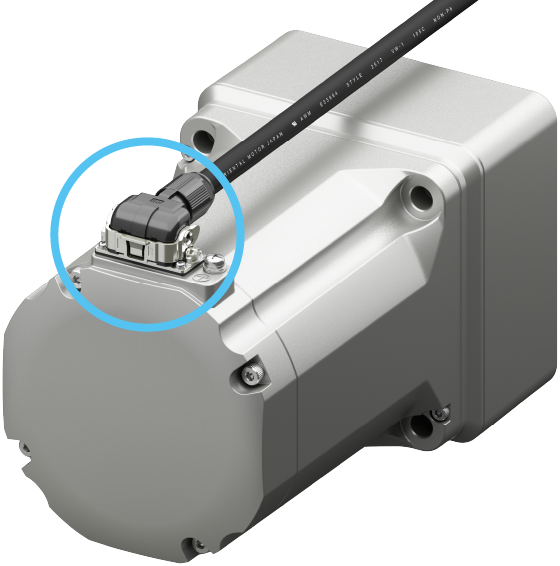

连接器型易于连接
锁杆无需螺丝固定，电缆线的连接非常简单。
大幅减少了电动机安装和维护时的连蓝线连接时间。
-

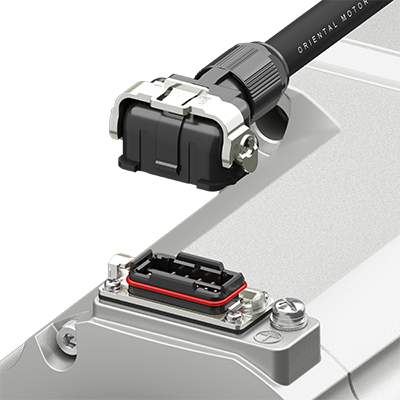

1. 连接器插入
-

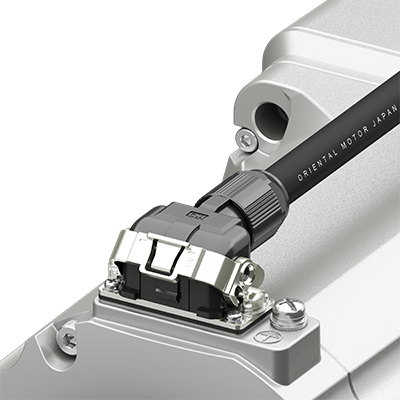

2. 锁定杆放下
-
3. 连接完成

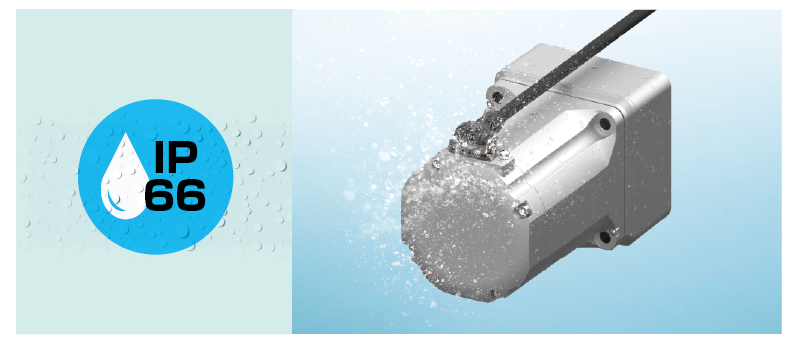

即使在溅水环境中也能放心使用（IP66防护等级）
具备IP66防护等级,因此具有高防尘、防水性，可以在有可能溅水的环境中使用。
・圆轴型安装面的防护等级未达到IP66标准。
用途例

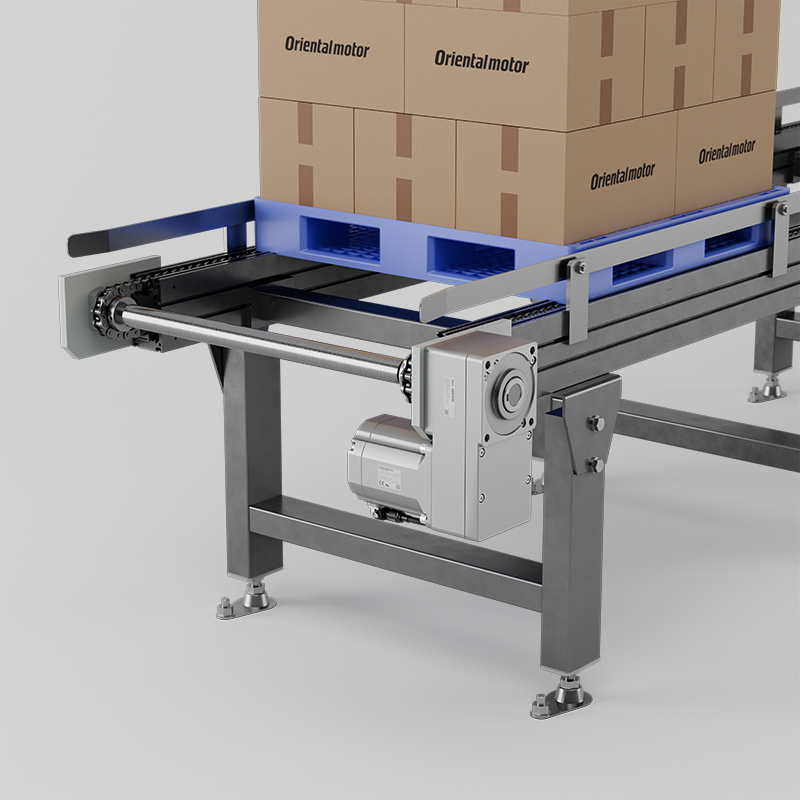

传送带（链式传送带）

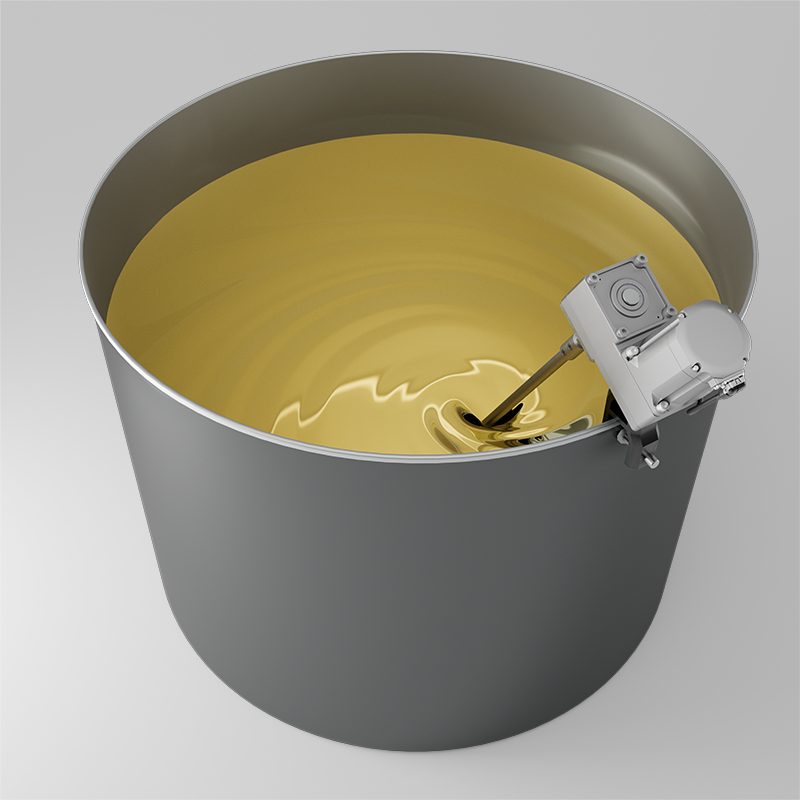

搅拌机

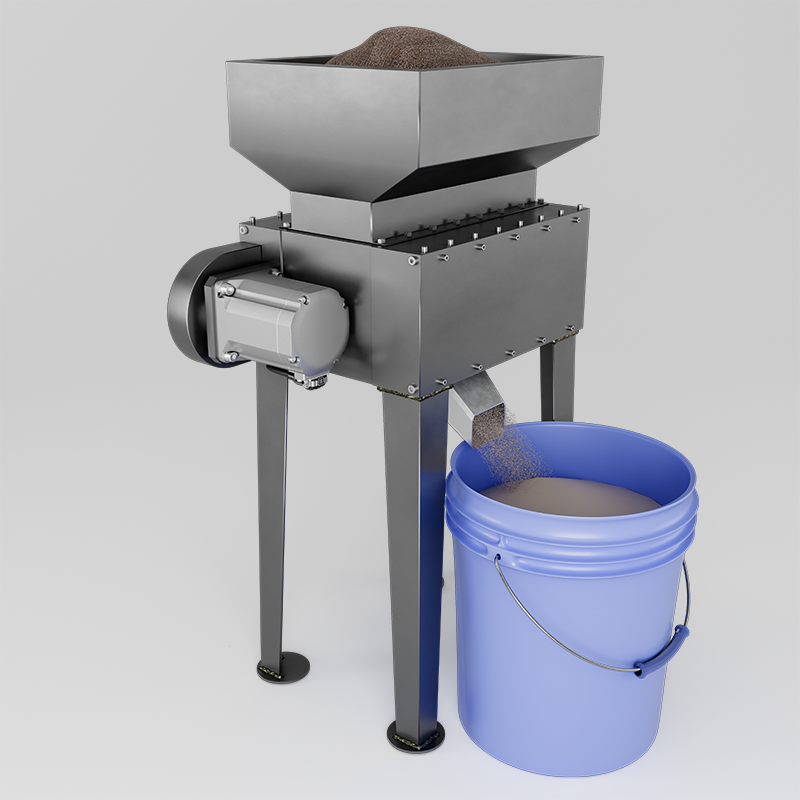

粉碎机

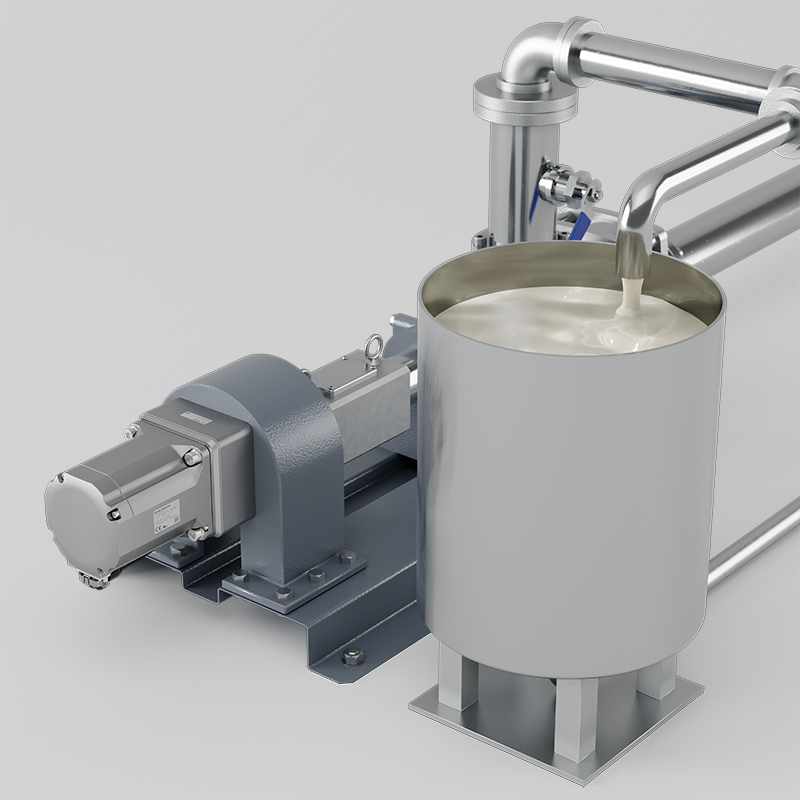

抽水机
