无刷电动机 BLV系列 R型 产品系列

产品线

电动机、驱动器、连接电缆线、电源电缆线均为单独配置。可以组合购买。

电动机

输出轴型	安装尺寸 [mm]	额定输出 [W]	减速比	容许径向负载[N] (额定转速、最大减速比的情况下)	容许轴向负载[N] (额定转速、最大减速比的情况下)	额定电压 [V]	电磁 制动器
平行轴减速机	80	60	5 ～ 200	550※1	100	DC24 ～ 48	无
	90	100		650※1	150		有/无
	90	NEW200	15 ～ 50	650※1	150
	110	200	5 ～ 200	1700※1	400
		400
中空轴扁平减速机	80	60	5 ～ 200	1200※2	400		无
	90	100		1500※2	500		有/无
	90	NEW200	15 ～ 50	1500※2	500
	104	200	10 ～ 100	2040※2	800
		400	5 ～ 100
CS减速机电动机※3	60	60	5 ～ 20	260※1	70		无
圆轴	60	60	-	100※1	15		无
	90	100		170※1	25		有/无
		200
		400

※1

从输出轴端部起20mm处的值。

※2

从安装面起10mm处的值。

※3

电动机和减速机一体化的减速机电动机。

关于减速机的特征，请参考这里。

车辆驱动轴

• 电动机、中空轴扁平减速机以及车轮安装轴全部组装好的状态交付。因此，可以减轻车轮机构设计的负担。
• 采用中空扁平减速机，实现低床、紧凑的车宽。
• 可以与株式会社伊诺阿克车轮制造的车轮^※1组装。

输出轴型	安装尺寸 [mm]	额定输出 [W]	减速比	额定电压 [V]	电磁 制动器	耐荷重※2 [kg/轮]	可组合的车轮

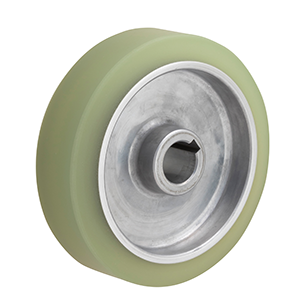

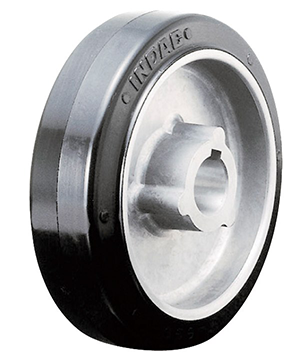

车辆驱动轴 NEW	90	100	20、50	DC24 ～ 48	有/无	100	※1 驱动用橡胶车轮型 DWR-150D 驱动用聚氨酯车轮型 DWU-150D ●安装示意图
		200
	104	400				130

※1

车轮方面，株式会社伊诺阿克车轮制造的车轮由ORIM VEXTA株式会社销售。车轮的组装，请委托给客户。

※2

耐荷重是每轮可加的值。请务必设定辅助轮，不要超过耐荷重。

关于车辆驱动轴的特征，请参考这里。

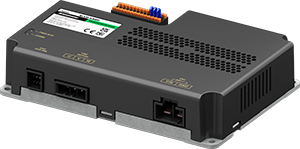

驱动器

输出[W]		电压[V]
60 ～ 200		DC24 ～ 48
400		DC24
		DC48

电缆线

电动机输出[W]	连接电缆线/可动连接电缆线	电源电缆线
60	0.3※ ～3m	0.6m
100、200、400	1 ～ 3m

※

电缆线长度0.3m只有连接电缆线。

电缆线1根直接连接、无需中继（60W型）

电动机和驱动器之间可以通过1根电缆线直接连接。无需中继处理，可以连接0.3m～3m。

连接电缆线

0.3m～3.0m

可动连接电缆线

1.0m～3.0m
