αSTEP AZ系列 连接器型的特色和优点
直接连接电动机和驱动器
无需中继即可连接最长10m，无需进行电缆线的中继处理。
由于动力线、信号线、电磁制动线和接地线都集成在一根电缆线中，因此可以高效地进行布线作业。
可用于水花飞溅环境中的连接器型（IP66规格）
由于符合IP66保护等级，具有高防尘性，可用于可能受到水花飞溅影响的环境中。
考虑了长期老化的“防溅实验”公司独家评估
连接器结构
连接器结构内置有垫圈、O形环，抗水性提高。包括连接器部分在内的IP66规格。
采用简单的锁定杆式连接器
由锁定杆式不需要螺丝固定，电缆线连接变得简单。
可选3种电缆线引出方向
可以选择3种电缆线引出方向。提高了电动机周围电缆线布线的自由度。
-

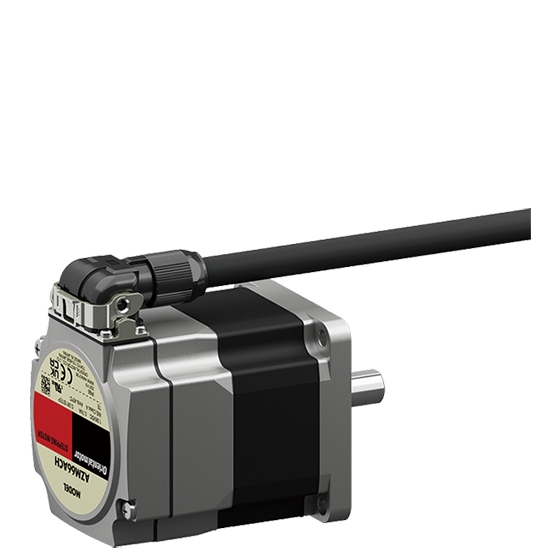

输出轴方向出线 -

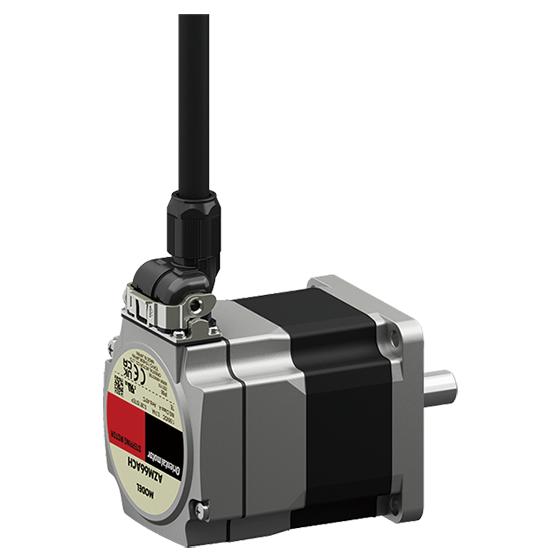

垂直出线 -

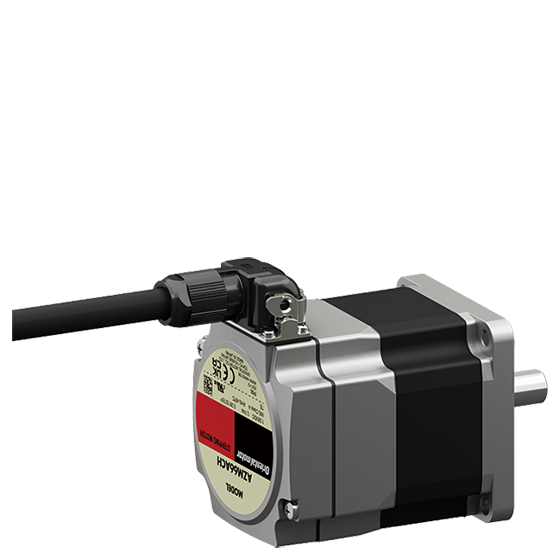

反输出轴方向出线
由于是一根电缆线，减少了布线作业时间，缩小了电缆线夹持器
-

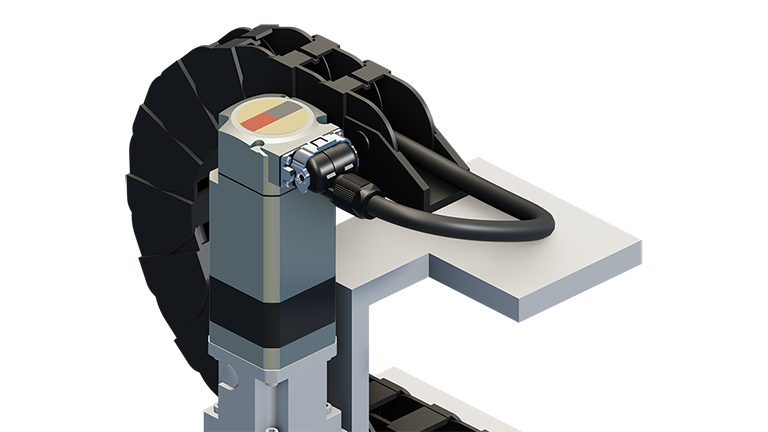

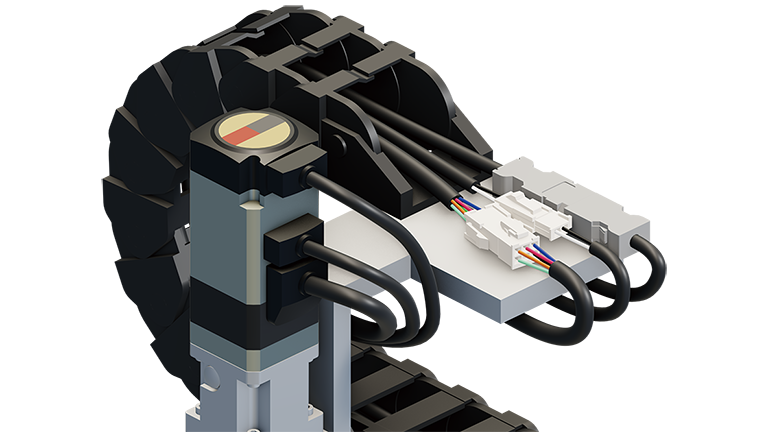

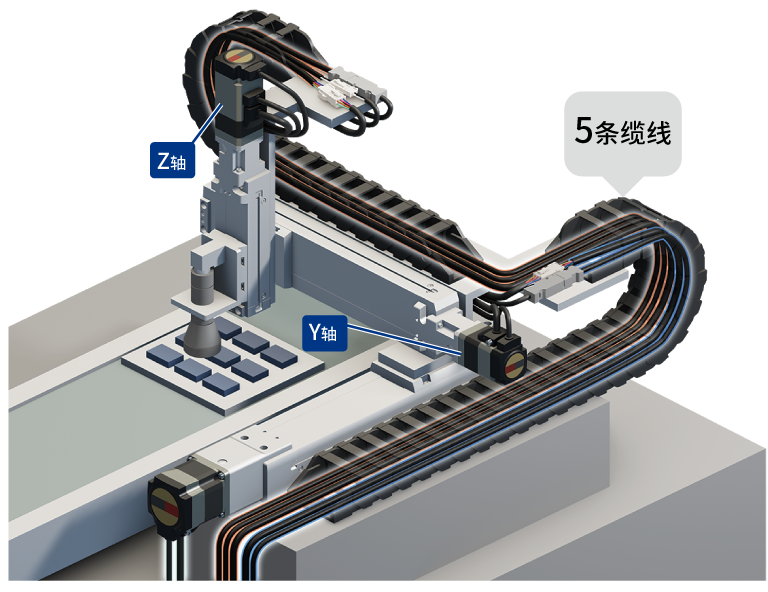

原有产品（电缆线型）
Z轴（带电磁制动电动机）：3根电缆线
Y轴（标准电动机）：2根电缆线
-

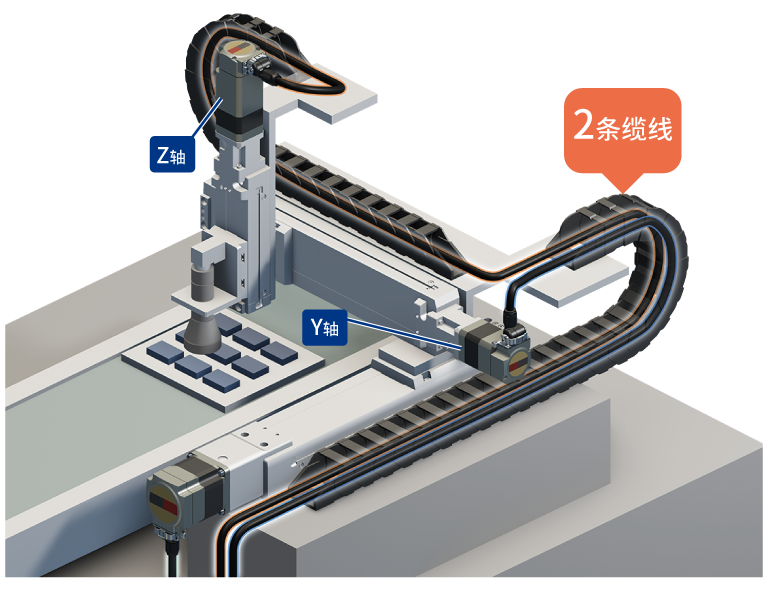

连接器型
Z轴（带电磁制动电动机）：1根电缆线
Y轴（标准电动机）：1根电缆线
直接连接，减少了电动机或电缆线的更换时间
-
原有产品（电缆线型）
-
连接器型
参考：连接电缆线的正径、截面积、质量比较
带电磁制动电动机、可动连接电缆线、长度5m的情况下
-
电缆线型
-
连接器型
|
电缆线型 （3根电缆线※） |
连接器型 （1根电缆线） |
|||
|---|---|---|---|---|
| 正径 [mm] |
・电动机用 φ8 ・电磁制动用 φ6 ・编码器用 φ8 |
φ8.9 | ||
| 截面积 [mm2] | 111.7 |
➜ 44.3%减少 |
62.2 | |
| 质量 [kg] | 1.19 |
➜ 55.5%减少 |
0.53 | |
- ※ 电动机用、编码器用、电磁制动用各1根
