风扇用配件　MD系列用防护网套件

适用于DC轴流风扇MD系列的防护网和安装螺丝以及过滤网的套件品。
请根据安装环境和用途选择合适的组合。

防护网有铁制和不锈钢制两种。

防护网套件

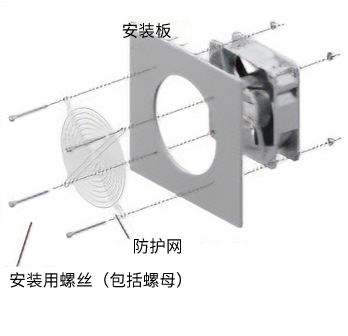

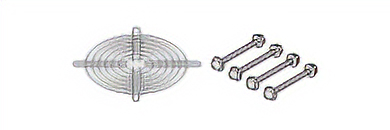

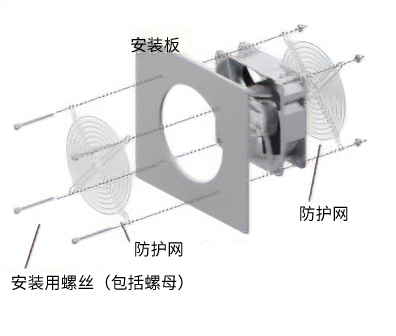

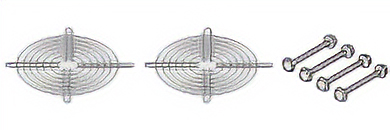

[1] 铁制防护网套件

防护网套件
防护网套件
尺寸 防护网
套件品名 		定价 套件内容
铁制
防护网 		数量 安装用螺丝
mm
□40mm-20mm厚 A-420-G 450日元 FG4D 1 M3×30
A-420-G2 700日元 FG4D 2 M3×30
□52mm-15mm厚 A-515-G 500日元 FG5D 1 M3×30
A-515-G2 800日元 FG5D 2 M3×30
□60mm-25mm厚 A-625-G 500日元 FG6E 1 M4×40
A-625-G2 800日元 FG6E 2 M4×40
□62mm-25mm厚
(MDA625-24用) 		A-625D-G 500日元 FG6D 1 M3×40
A-625D-G2 800日元 FG6D 2 M3×40
□80mm-25mm厚 A-825-G 600日元 FG8D 1 M4×40
A-825-G2 1000日元 FG8D 2 M4×40
□92mm-25mm厚 A-925-G 650日元 FG9D 1 M4×40
A-925-G2 1100日元 FG9D 2 M4×40
□119mm（120mm）-25mm厚 A-1225-G 750日元 FG12D 1 M4×40
A-1225-G2 1,300日元 FG12D 2 M4×40
□119mm（120mm）-38mm厚 A-1238-G 750日元 FG12D 1 M4×55
A-1238-G2 1,300日元 FG12D 2 M4×55
□140mm-51mm厚 A-1451-G 800日元 FG14D 1 M4×70
A-1451-G2 1,400日元 FG14D 2 M4×70
φ172mm-51mm厚 A-1751-G 1,500日元 FG17D 1 M4×70
A-1751-G2 2,800日元 FG17D 2 M4×70
φ172mm-51mm厚
（侧切） 		A-1751F-G 1,500日元 FG17DF 1 M4×70
A-1751F-G2 2,800日元 FG17DF 2 M4×70
  • 安装用螺丝：附带垫圈组螺丝、螺母各4个。安装用螺丝的材料是铁。

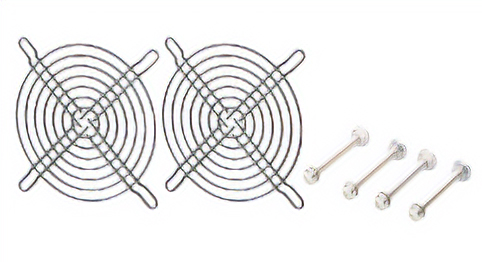

[2] 不锈钢制防护网套件

防护网套件
防护网套件
尺寸 防护网
套件品名 		定价 套件内容
不锈钢制防护网 数量 安装螺丝（mm）
□80mm-25mm厚 A-825-S 800日元 FG8S 1 M4×40
A-825-S2 1,200日元 FG8S 2 M4×40
□92mm-25mm厚 A-925-S 850日元 FG9S 1 M4×40
A-925-S2 1,300日元 FG9S 2 M4×40
□119mm（120mm）-25mm厚 A-1225-S 950日元 FG12S 1 M4×40
A-1225-S2 1,500日元 FG12S 2 M4×40
□119mm（120mm）-38mm厚 A-1238-S 950日元 FG12S 1 M4×55
A-1238-S2 1,500日元 FG12S 2 M4×55
  • 安装螺丝：附带垫圈组螺丝、螺母各4个。安装用螺丝材质为不锈钢。

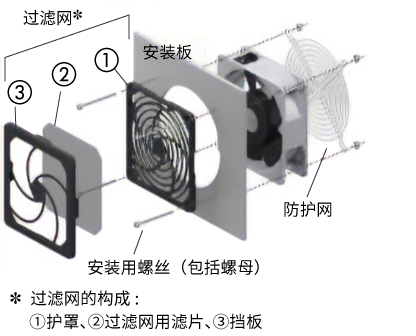

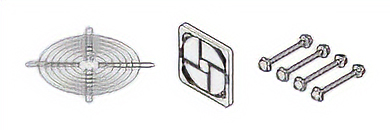

[3] 铁制防护网·过滤网套件

防护网套件
尺寸 防护网
套件品名 		定价 套件内容
铁制防护网 数量 过滤网 数量 安装用螺丝
mm
□60mm-25mm厚 A-625-GF 1,250日元 FG6E 1 FL6 1 M4×45 埋头螺丝
□60mm-25mm厚
(MDA625-24用) 		A-625D-GF 1,250日元 FG6D 1 FL6 1 M3×45 埋头螺丝
□80mm-25mm厚 A-825-GF 1,400日元 FG8D 1 FL8 1 M4×45 埋头螺丝
□92mm-25mm厚 A-925-GF 1,500日元 FG9D 1 FL9 1 M3×45 埋头螺丝
□119mm（120mm）-25mm厚 A-1225-GF 1,650日元 FG12D 1 FL12 1 M4×45 埋头螺丝
□119mm（120mm）-38mm厚 A-1238-GF 1,650日元 FG12D 1 FL12 1 M4×55 埋头螺丝
□140mm-51mm厚 A-1451-GF 2,300日元 FG14D 1 FL14 1 M4×70
  • 安装用螺丝：附带埋头螺丝（仅A-1451-GF带垫圈螺丝）、螺母各4个。安装用螺丝的材料是铁。
