电缆线 AZ系列 连接器型 DC电源输入 网络对应用

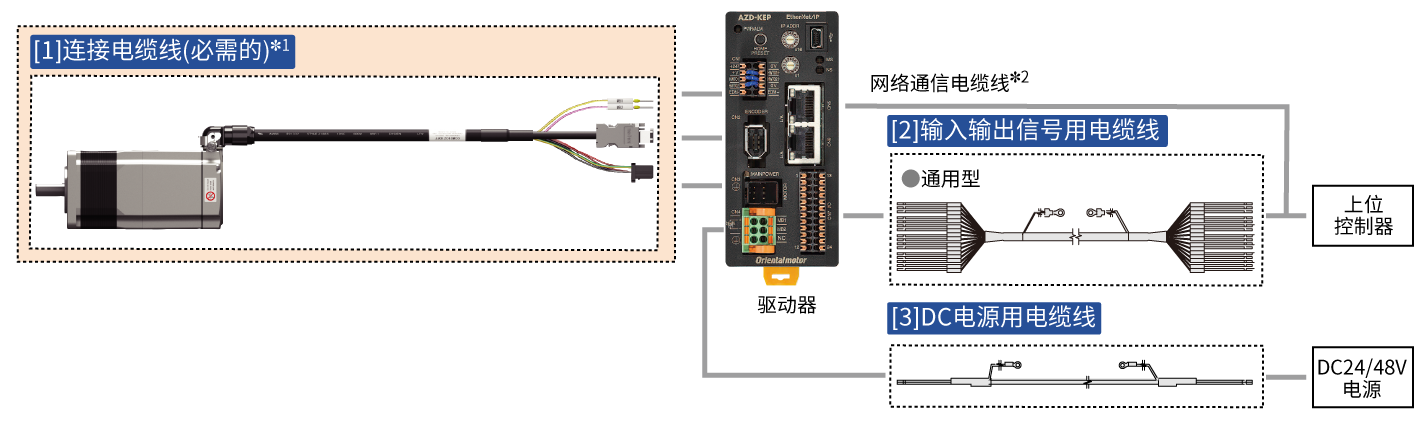

电缆线构成图
插圖中的數字 电缆线名称
[1] 连接电缆线套件
[2] 输入输出信号用电缆线
[3] DC电源用电缆线

※1

也备有耐弯曲性优异的可动连接电缆线套件和可动中继电缆线套件。

※2

请客户自备。

注意事项

  • 电动机与驱动器间的最大延长距离为10m。

连接电缆线、可动连接电缆线



电动机与驱动器间连接的电缆线。 如电缆线需要弯曲，请使用可动连接电缆线。

  • ※ 备有出线方向不同的3种电缆线。 选择电缆线出线方向时，请将安装方式纳入考量。
  • 连接电缆线
    电动机/编码器用
  • 连接电缆线带电磁制动器用
    电动机/编码器/电磁制动用

[1]连接电缆线

电缆线出线方向 长度（m） 电动机/编码器用 电动机/编码器/电磁制动用
品名 品名
输出轴方向
输出轴方向
0.5 CCM005Z1CFF CCM005Z1DFF
1 CCM010Z1CFF CCM010Z1DFF
2 CCM020Z1CFF CCM020Z1DFF
3 CCM030Z1CFF CCM030Z1DFF
5 CCM050Z1CFF CCM050Z1DFF
7 CCM070Z1CFF CCM070Z1DFF
10 CCM100Z1CFF CCM100Z1DFF
垂直
垂直
0.5 CCM005Z1CVF CCM005Z1DVF
1 CCM010Z1CVF CCM010Z1DVF
2 CCM020Z1CVF CCM020Z1DVF
3 CCM030Z1CVF CCM030Z1DVF
5 CCM050Z1CVF CCM050Z1DVF
7 CCM070Z1CVF CCM070Z1DVF
10 CCM100Z1CVF CCM100Z1DVF
反输出轴側
反输出轴方向
0.5 CCM005Z1CBF CCM005Z1DBF
1 CCM010Z1CBF CCM010Z1DBF
2 CCM020Z1CBF CCM020Z1DBF
3 CCM030Z1CBF CCM030Z1DBF
5 CCM050Z1CBF CCM050Z1DBF
7 CCM070Z1CBF CCM070Z1DBF
10 CCM100Z1CBF CCM100Z1DBF

[1]可动连接电缆线

电缆线出线方向 长度（m） 电动机/编码器用 电动机/编码器/电磁制动用
品名 品名
输出轴方向
输出轴方向
0.5 CCM005Z1CFR CCM005Z1DFR
1 CCM010Z1CFR CCM010Z1DFR
2 CCM020Z1CFR CCM020Z1DFR
3 CCM030Z1CFR CCM030Z1DFR
5 CCM050Z1CFR CCM050Z1DFR
7 CCM070Z1CFR CCM070Z1DFR
10 CCM100Z1CFR CCM100Z1DFR
垂直
垂直
0.5 CCM005Z1CVR CCM005Z1DVR
1 CCM010Z1CVR CCM010Z1DVR
2 CCM020Z1CVR CCM020Z1DVR
3 CCM030Z1CVR CCM030Z1DVR
5 CCM050Z1CVR CCM050Z1DVR
7 CCM070Z1CVR CCM070Z1DVR
10 CCM100Z1CVR CCM100Z1DVR
反输出轴側
反输出轴方向
0.5 CCM005Z1CBR CCM005Z1DBR
1 CCM010Z1CBR CCM010Z1DBR
2 CCM020Z1CBR CCM020Z1DBR
3 CCM030Z1CBR CCM030Z1DBR
5 CCM050Z1CBR CCM050Z1DBR
7 CCM070Z1CBR CCM070Z1DBR
10 CCM100Z1CBR CCM100Z1DBR

可动电缆线使用注意事项

其他电缆线

[2] 输入输出信号用电缆线

通用型

  • 多芯屏蔽型电缆线
  • 两侧散开线
  • 带有便于屏蔽接地的圆形端子接地线
  • 可根据用户所使用的功能选择导线芯数
  品名 长度
（m） 		芯数 AWG 绝缘体
外径 		成品
外径
输入输出信号用电缆线通用型
CC06D005B-1 0.5 6 24 φ1.1 φ5.4
CC06D010B-1 1
CC06D015B-1 1.5
CC06D020B-1 2
CC10D005B-1 0.5 10 φ6.7
CC10D010B-1 1
CC10D015B-1 1.5
CC10D020B-1 2
CC12D005B-1 0.5 12 φ7.5
CC12D010B-1 1
CC12D015B-1 1.5
CC12D020B-1 2
CC16D005B-1 0.5 16
CC16D010B-1 1
CC16D015B-1 1.5
CC16D020B-1 2

[3] DC电源用电缆线

DC电源输入与电磁制动用屏蔽电缆线。 带有便于屏蔽接地的圆形端子接地线。

  品名 长度
（m） 		AWG 绝缘体
外径 		成品
外径
DC电源用电缆线
CC02D005-3 0.5 20 φ1.65 φ5.9
CC02D010-3 1
CC02D015-3 1.5
CC02D020-3 2
CC02D050-3 5


可动电缆线配线时的注意事项

请勿使电缆线的连接器部分弯曲。请勿对连接器或端子施加外力，否则可能会造成接触不良或断线。

电缆线的固定方法

请固定2处连接器部，以防止连接器部晃动。

请固定2处连接器部，以防止连接器部晃动。

电缆线配线长度及弯曲半径

请以适当长度配线，避免电缆线移动时会被拉扯。
此外，弯曲半径（R）请维持在电缆直径的 6 倍以上。

请以适当长度配线，避免电缆线移动时会被拉扯。

电缆线的干扰

电缆拖链内配线时，请勿使电缆线之间互相干扰。若在电缆线施加外力，可能会导致提前断线。请仔细确认电缆拖链的注意事项，然后再使用。

电缆线扭转

配线时请勿使电缆线扭转。若在扭转状态下弯曲，可能会导致提前断线。配线后，请以电缆线表面印刷的文字等为基准，确认电缆线未出现扭曲现象。
