电缆线 AZ系列连接器型 DC电源输入 mini驱动器用

注意事项

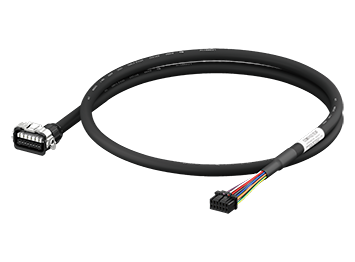

连接电缆线/可动连接电缆线

电动机与驱动器间的连接电缆线。

电缆线出线方向	长度（m）	连接电缆线	可动连接电缆线
电缆线出线方向	长度（m）	品名	品名
输出轴方向	0.2	CCM002Z1EFF	-
	0.5	CCM005Z1EFF	CCM005Z1EFR
	1	CCM010Z1EFF	CCM010Z1EFR
	2	CCM020Z1EFF	CCM020Z1EFR
	3	CCM030Z1EFF	CCM030Z1EFR
	5	CCM050Z1EFF	CCM050Z1EFR
	7	CCM070Z1EFF	CCM070Z1EFR
	10	CCM100Z1EFF	CCM100Z1EFR
垂直	0.2	CCM002Z1EVF	-
	0.5	CCM005Z1EVF	CCM005Z1EVR
	1	CCM010Z1EVF	CCM010Z1EVR
	2	CCM020Z1EVF	CCM020Z1EVR
	3	CCM030Z1EVF	CCM030Z1EVR
	5	CCM050Z1EVF	CCM050Z1EVR
	7	CCM070Z1EVF	CCM070Z1EVR
	10	CCM100Z1EVF	CCM100Z1EVR
反输出轴方向	0.2	CCM002Z1EBF	-
	0.5	CCM005Z1EBF	CCM005Z1EBR
	1	CCM010Z1EBF	CCM010Z1EBR
	2	CCM020Z1EBF	CCM020Z1EBR
	3	CCM030Z1EBF	CCM030Z1EBR
	5	CCM050Z1EBF	CCM050Z1EBR
	7	CCM070Z1EBF	CCM070Z1EBR
	10	CCM100Z1EBF	CCM100Z1EBR

	品名	适用驱动器	长度（m）	导线芯数
	LCD06Z2BY	带RS-485通信的脉冲序列输入型	0.6	16

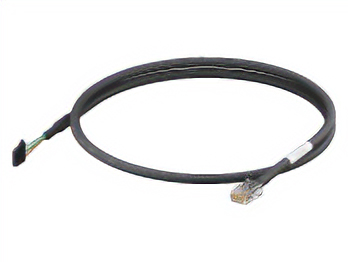

用于连接AZ系列mini驱动器RS-485通信型、网络转换器和机器人控制器MRC01的电缆线。
另外提供一端为裸线的电缆线，实现灵活的连接，以及用于驱动器间的连接电缆线。

	品名	长度（m）
	CC02FLT6	2
	CC05FLT6	5

需要自行压接连接器、加工等作业时，请选择此种规格。

	品名	长度（m）
	LCD06Z2-RSY	0.6

	品名	长度（m）
	LCD01Z2-RS	0.11
	LCD03Z2-RS	0.3

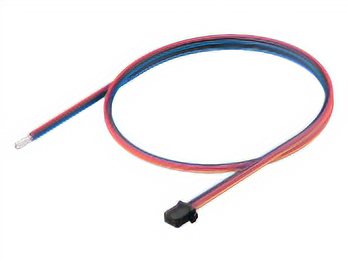

此电源电缆线适用于AZ系列mini驱动器。它是一组4个附连接器导线，其中2个用于主电源，2个用于控制电源。

	品名	长度（m）
	LCD06Z2AY	0.6
