配线辅助配件 连接器 - 端子台变换器
可通过端子台将驱动器连接到上位控制器或传感器的转换单元。
单列型
使用抗噪声的屏蔽电缆线。采用圆形端子接地线，便于屏蔽接地。
| 适用产品 | 极数 | 品名 |
电缆线长度 （m） |
|
|---|---|---|---|---|
| AZ系列 |
|

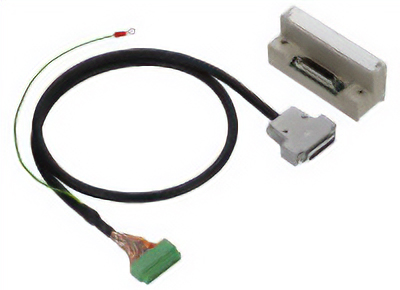

24极 | CC24T05E | 0.5 |
| CC24T10E | 1 | |||
|
AR系列 内藏定位型 RKⅡ系列 内藏定位型 |
|
21极 | CC21T05E | 0.5 |
| CC21T10E | 1 | |||
| RKⅡ系列 脉冲序列型 |
|

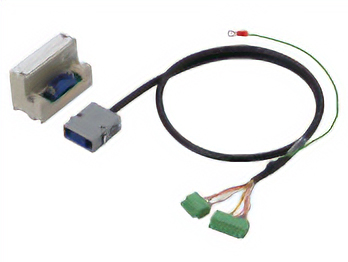

15极 | CC15T05E | 0.5 |
| CC15T10E | 1 | |||
| BLE2系列 |
|

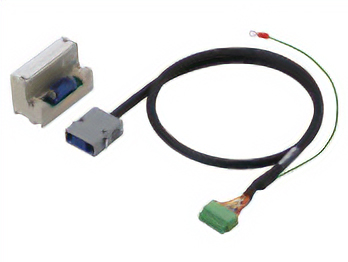

18极 | CC18T05E | 0.5 |
| CC18T10E | 1 | |||
|
BMU系列 （30W、60W、120W） |
|
9极 | CC09T05E | 0.5 |
| CC09T10E | 1 | |||
|
BMU系列 （200W、400W） |
|

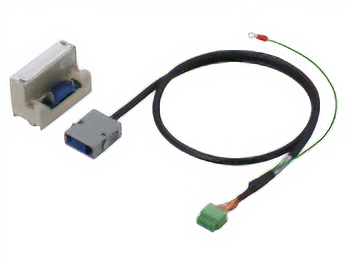

12极 | CC12T05E | 0.5 |
| CC12T10E | 1 | |||
| BXⅡ系列 |
|

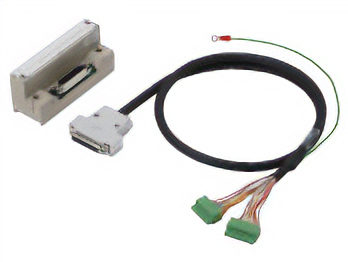

23极 | CC23T05E | 0.5 |
| CC23T10E | 1 | |||
| DSC系列 |
|

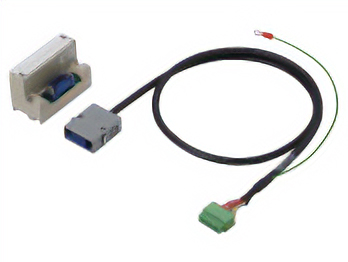

16极 | CC16T05E | 0.5 |
| CC16T10E | 1 |
-

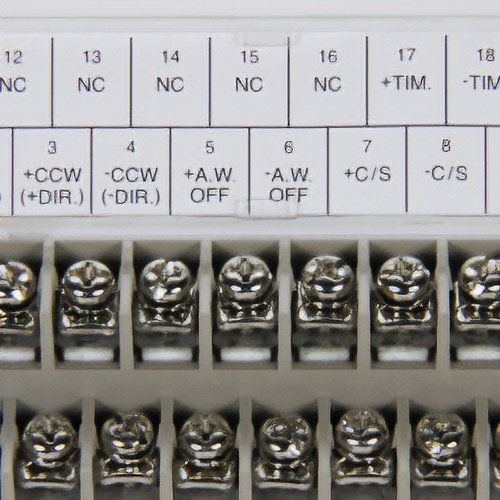

配有信号名称显示板，便于一目了然地识别驱动器信号名称。
双面印刷，因此即使打开和关闭盖子，也可以确认信号名称。 - DIN 导轨安装和螺丝安装均可。
- 采用螺丝固定系统，即使螺丝松动也不会掉落。
- 压接端子可以使用圆形端子和Y端子。
| 适用产品 | 极数 | 品名 |
电缆线长度 （m） |
|
|---|---|---|---|---|
|
AR系列 DeviceNet对应 NX系列 BLE系列 CC-Link对应 |
|

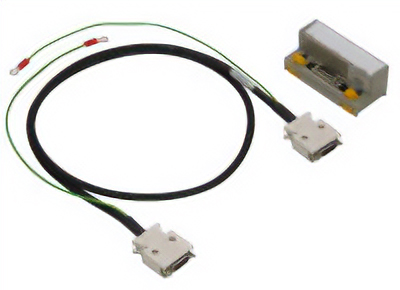

20极 | CC20T10E | 1 |
|
AR系列 脉冲序列输入型 NX系列 |
|

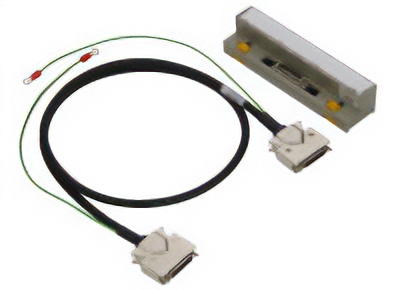

36极 | CC36T10E |
-
配有信号名称显示板，便于一目了然地识别驱动器信号名称。
双面印刷，因此即使打开和关闭盖子，也可以确认信号名称。
- 可以提高布线作业的效率。
- DIN 导轨安装和螺丝安装均可。
- 不能使用圆形端子。
双列型
使用抗噪声的屏蔽电缆线。采用圆形端子接地线，便于屏蔽接地。
| 适用产品 | 极数 | 品名 |
电缆线长度 （m） |
|
|---|---|---|---|---|
|
AR系列 DeviceNet对应 NX系列 BLE系列 CC-Link对应 |
|

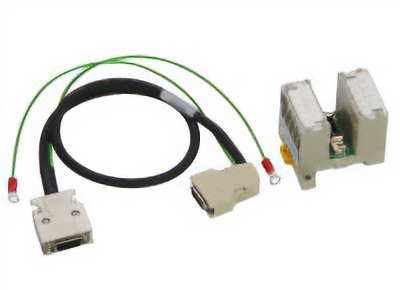

20极 | CC20WT05AE | 0.5 |
| CC20WT10AE | 1 | |||
|
AR系列 脉冲序列输入型 NX系列 |
|

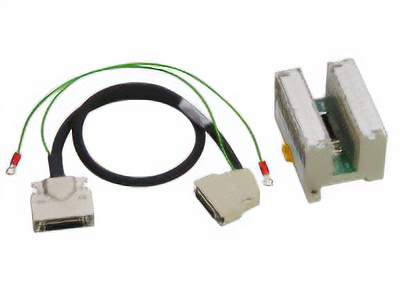

36极 | CC36WT05AE | 0.5 |
| CC36WT10AE | 1 |
-

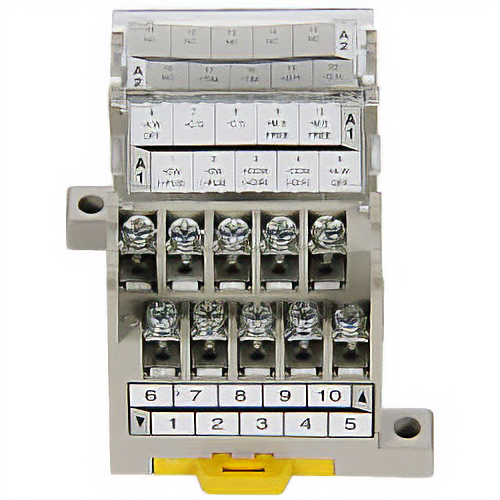

配有信号名称显示板，便于一目了然地识别驱动器信号名称。可以提高布线作业的效率。
- DIN 导轨安装和螺丝安装均可。
-

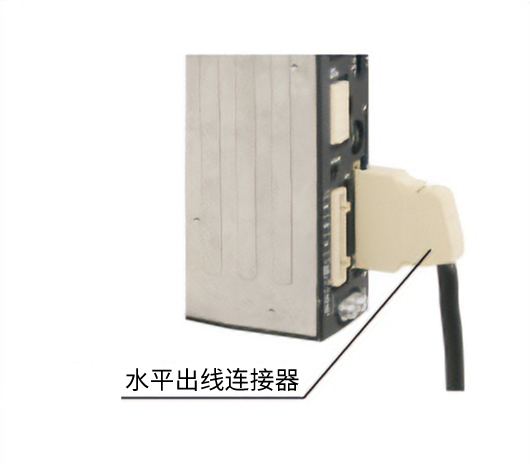

因为水平出线连接器和设置，因此可以节省垂直方向的空间。
- 采用螺丝固定系统，即使螺丝松动也不会掉落。
- 压接端子可以使用圆形端子和Y端子。
