配线辅助配件　辅助连接模块

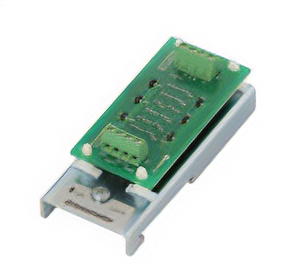

搭载了两信号的反转逻辑电路的基板。
可用于各种用途。
>>支持DIN轨道安装。
注）输出端有V_CE（sat）（开启电压）剩余0.3～1V。
输出电路的V_CE（sat）大于0.5V的产品（如AZ系列、RKII系列等）不可使用，请注意。

	品名	定价
	VCS03-2	2,700日元

规格

电源电压

DC5～24V±10%

输入信号

请连接开路集电极输出。
内部上拉电阻5.6kΩ（L 级 0～0.5V）

输出信号

开路集电极输出
DC30V以下、120mA以下
V_CE（sat）（开启电压）剩余0.3～1V。

接线示例

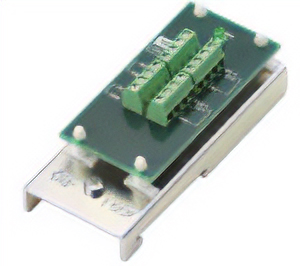

我们准备了搭载两个信号逻辑反转电路的基板。
可以直接输入24V信号。
可以通过LED确认电源输入的有无。
支持DIN轨道安装。

	品名	定价
	VCS03-3	4,000日元

规格

电源电压

DC5～24V±10%

输入信号

光耦合器输入
输入信号电压18.1～26.4V（端子间）
最大响应频率100kHz（占空比50%）

输出信号

开路集电极输出
DC30V以下、120mA以下
V_CE（sat）（开启电压）0.5V以下

接线示例

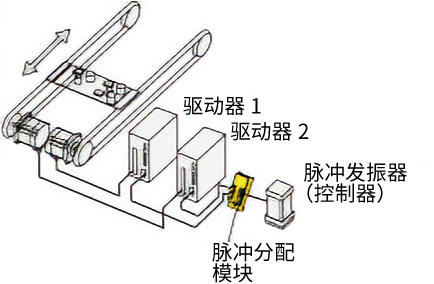

这是一个可以将一个振荡器（控制器）的脉冲信号分配到两个驱动器的模块，以实现同步运行。

	品名	定价
	VCS04	7,700日元

规格

输入形式

光耦合器输入

输出形式

开路集电极输出

特征

• 可以将一个脉冲信号分成两个输出。
• 可以方便地安装在驱动器或振荡器附近，采用DIN轨道安装。

这是一个可以将开路集电极输出的脉冲信号通过线性驱动重新输出的模块。
采用DIN轨道安装。

	品名	定价
	VCS06	4,900日元

规格

输入形式

光耦合器输入

输出形式

线性驱动输出

特征

• 支持DC24V上拉脉冲和5V上拉脉冲。

这是一个可以将线性驱动输出的信号通过线路接收器接收，并重新以开路集电极输出的信号输出转换器。
采用DIN轨道安装。

	品名	定价
	VCS07	5,500日元

规格

电源输入

DC12～24V ±10% 30mA

信号输入

IN1～4 ：线路接收器26C32相当

信号输出

OUT1～4：开路集电极 DC30V、20mA max.

最大响应频率

500kHz
