特征 | 感应电动机KⅡ系列（新标准）

高效率电动机

根据输入电压重新审视磁平衡，进行专用设计并更新，以实现最佳特性。
通过为每个电压进行专用设计，抑制了电动机的发热和振动，实现了高效率。

• 不包括三相200/220/230V输入类型。

节能

最大28W削减
［输出 90W、单相200V  60Hz情况下］

搭载薄型端子箱

• 搭载容易配线的端子箱

  考虑到在端子台上布线时的作业便利性，采用了薄型端子箱。端子箱和端子盖的螺丝采用了防脱落螺丝。





• 引出口为4方向

  可以将电缆线的引出口以90°为单位，改变为4个方向。



保护等级IP66对应

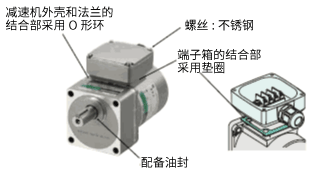

• 保护等级IP66

  加强了电动机部分、减速机部分、端子箱部分的密封结构。带端子箱型^※对应保护等级IP66。

  • ※ 不包括圆轴型的安装面



  • ※ 防尘防水性能的IP表示，按照IEC60529和IEC60034-5规定。



  • ※ 关于材质和表面处理，请参阅各产品详情页的「一般规格」。

• 关于不锈钢轴的产品

  不锈钢轴的产品在输出轴上采用了特别具有防锈耐蚀性的SUS303系。
  平行键和安装用螺丝也使用了不锈钢。



• 直交轴高强度减速机



  采用高强度减速机。
  与原有产品相比，实现了大幅的转矩提升和低噪音。
  此外，减速机输出轴的径向负载、轴向负载也大幅提升，为装置的小型化和可靠性提升做出了贡献。

• 平行轴减速机 GV减速机



  通过增大输出轴的轴承受尺寸和采用渗碳处理的齿轮，与原有产品的减速机相比，转矩、容许径向负载和轴向负载均有所提升。

高容许转矩

• 直交轴高强度减速机

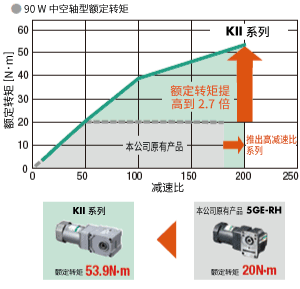

  容许转矩是原有产品的最大2.7倍。



• 平行轴减速机 GV减速机

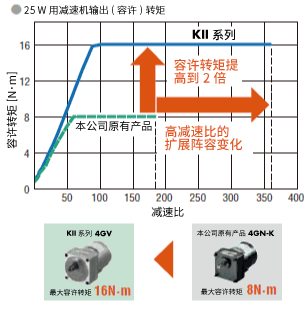

  容许转矩是原有产品的最大2倍。



高强度

• 直交轴高强度减速机

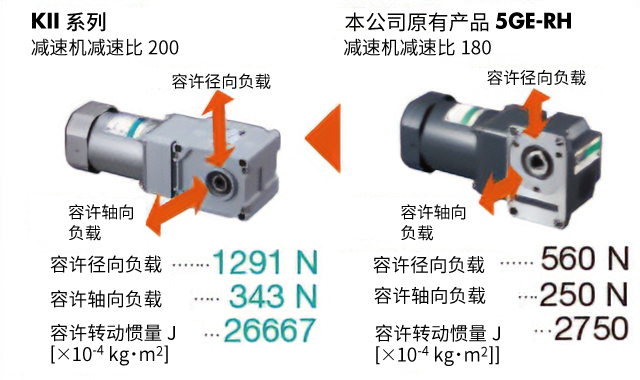

  容许径向负载是原有产品的2.3倍，容许轴向负载是1.3倍，容许转动惯量是9.6倍。



• 平行轴减速机 GV减速机

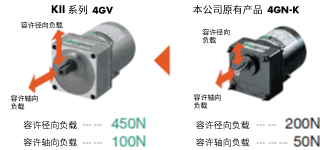

  容许径向负载和容许轴向负载是原有产品的2倍。



长寿命、低噪音

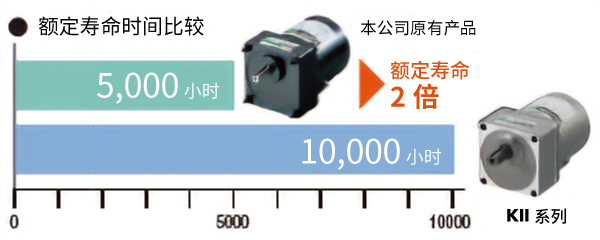

• 长寿命

  采用大口径轴承，减速机的额定寿命是原有产品的2倍，达到10,000小时。减少了装置的维护工作量。（直交高强度减速机为5,000小时）



• 低噪音

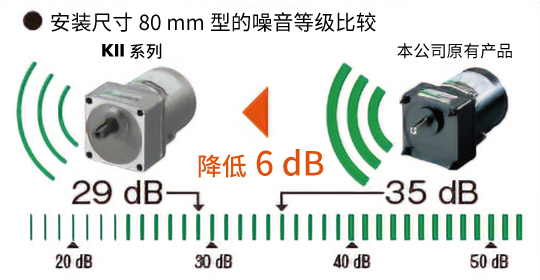

  电动机与减速机的啮合噪音比原有产品降低了约6dB。这通常是被感知为噪音减半的值。



电动机与减速机已组装（直交轴高强度减速机、平行轴减速机 GV减速机）

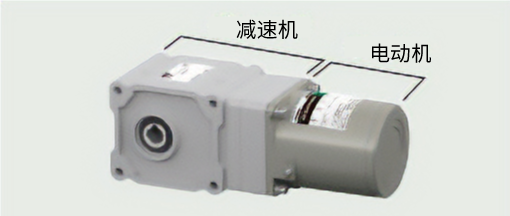

• 电动机与减速机已组装好交付。
  减少了客户的组装工作，可以立即安装到设备上。

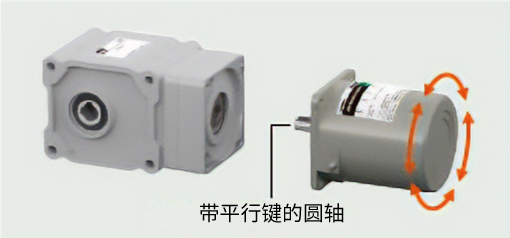

• 可以拆卸减速机。通过旋转电动机位置90°，可以改变引线出口方向。另外，也可以单独购买减速机，以便于更换减速比或进行维护。

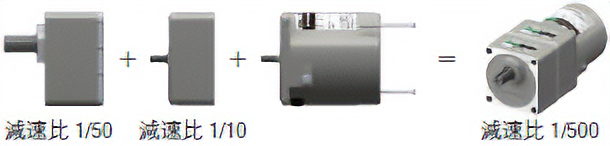

低减速比、高减速比系列（平行轴减速机 GV减速机）

类型	输出	减速比
带线	6W / 15W	2	3	5 ～ 360		500 ～ 3600
	25W	2	3	5 ～ 360		500 ～ 3600
	40W	2	3	5 ～ 300	360 ～ 3000		-
	60W	2	3	5 ～ 300	-
	90W	-	3	5 ～ 180	-
带端子箱	25W	2	3	5 ～ 360		-
	40W / 60W	2	3	5 ～ 300	-
	90W※1	2	3	5 ～ 180	-
转速※2 [r/min]	50Hz	750	500	300 ～ 4.1		3 ～ 0.4
	60Hz	900	600	360 ～ 5		3.6 ～ 0.5
构成示例

※1

单相电动机不包括减速比2。

※2

转速是基于电动机的同步转速（50Hz：1500r/min、60Hz：1800r/min）除以减速比计算得出的。
