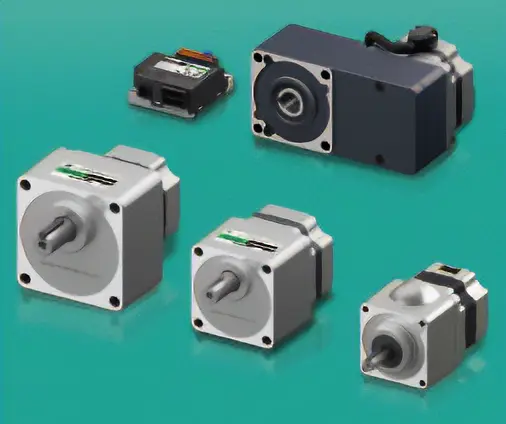

无刷电动机 BLV系列 R型 60W、400W
BLV系列 R型新增60W、400W，追求电池驱动的高输出·小型化。60W还配备了耐负载·高转矩·同心轴的CS减速机电动机。有助于紧凑型电池驱动设备的开发。
支持移动自动化产品电池驱动实现高输出・小型化的BLV系列 R型新增60W、400W。
60W还配备了耐负载・高转矩・同心轴的CS减速机电动机。
有助于紧凑型电池驱动设备的开发。
BLV系列 R型的概述
2分钟了解 BLV系列 R型可以通过视频了解BLV系列 R型的特征。
输出功率
60W、100W、200W、400W

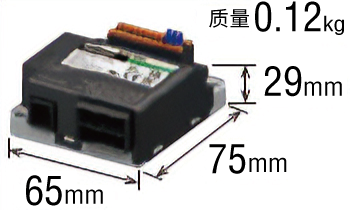

- 小型・轻量驱动器
电源输入
DC24～48V（400W为DC48V）
- 也提供带电磁制动器
未税定价(RMB)
63,600※～
- ※ 包括电动机（圆轴 60W）、驱动器、连接电缆线、电源电缆线的总价格
产品阵容
| 类型 | 60W | 100W | 200W | 400W | ||||
|---|---|---|---|---|---|---|---|---|
| 电磁制动器 无 | 电磁制动器 有 | 电磁制动器 无 | 电磁制动器 有 | 电磁制动器 无 | 电磁制动器 有 | 电磁制动器 无 | 电磁制动器 有 | |
| 平行轴减速机 | ● | ○ | ○ | ○ | ○ | ● | ● | |
| 中空轴扁平减速机 | ● | ○ | ○ | ○ | ○ | ● | ● | |
| CS减速机电动机 | ● | |||||||
| 圆轴 | ● | ○ | ○ | ○ | ○ | ● | ● | |
特征
BLV系列 R型的主要特点
- 小型、轻量、高功率，有助于设备的紧凑设计
- 平滑驱动，可以获取当前位置、定位运行
- 扩展了工作电压范围，使电池电源更易于使用
- 支持Modbus（RTU）、CANopen通信
- 支持软件MEXE02，从建立、运行到维护全程支持
CS减速机电动机的主要特点
具有「耐负荷提升／转矩提升一档／同心轴」等特点的CS减速机型，不仅有助于设备的高速化、紧凑化，还能提高客户的自主设计的自由度。
为设备整体节省空间、减轻重量做出贡献

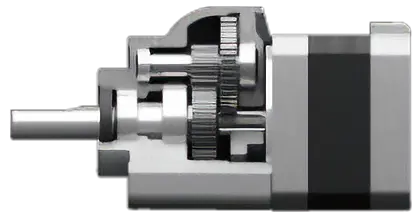

同心轴减速机结构
通过将大减速机配置在远离中心轴的位置，实现了同心轴的减速机。
应用案例
带传送带的自走式搬运机器人
低床型搬运机器人
搅拌机
传送带
防盗摄像头的电动云台
种类与价格
电动机、驱动器、连接电缆线、电源电缆线分别单独配置。可以组合购买。
仅介绍新产品。（不包括电源电缆线）
电动机
平行轴减速机
| 输出功率[W] | 减速比 | 未税定价(RMB) | |
|---|---|---|---|
 | 60 | 5 ～ 100 | 32,500 ～ 33,200 |
| 400 | 10 ～ 50 | 59,100 ～ 60,100 |
中空轴扁平减速机
| 输出功率[W] | 减速比 | 未税定价(RMB) | |
|---|---|---|---|
 | 60 | 5 ～ 200 | 41,900 ～ 44,100 |
| 400 | 10 ～ 100 | 69,800 ～ 70,900 |
CS减速机电动机
| 输出功率[W] | 减速比 | 未税定价(RMB) | |
|---|---|---|---|
 | 60 | 5 ～ 20 | 33,700 |
圆轴型
| 输出功率[W] | 未税定价(RMB) | |
|---|---|---|
 | 60 | 21,000日元 |
| 400 | 40,100日元 |
带电磁制动器电动机
平行轴减速机
| 输出功率[W] | 减速比 | 未税定价(RMB) | |
|---|---|---|---|
 | 400 | 10 ～ 50 | 76,500 ～ 77,500 |
中空轴扁平减速机
| 输出功率[W] | 减速比 | 未税定价(RMB) | |
|---|---|---|---|
 | 400 | 10 ～ 100 | 87,200 ～ 88,300 |
圆轴型
| 输出功率[W] | 未税定价(RMB) | |
|---|---|---|
 | 400 | 57,500 |
驱动器
| 输出功率[W] | 未税定价(RMB) | |
|---|---|---|
 | 60 400 | 37,800 |
电源线
| 长度[m] | 未税定价(RMB) | |
|---|---|---|
 | 0.6 | 1,600 |
连接线
| 长度[m] | 未税定价(RMB) | |
|---|---|---|
 60W用 | 0.3 ～ 3 | 3,200 ～ 7,700 |
 400Ｗ用 | 1 ～ 3 | 4,600 ～ 7,900 |
可动连接电缆线
| 长度[m] | 未税定价(RMB) | |
|---|---|---|
60W用 | 1 ～ 3 | 8,800 ～ 15,400 |
400W用 | 1 ～ 3 | 9,200 ～ 15,800 |
电动机
平行轴减速机
| 输出功率[W] | 减速比 | 未税定价(RMB) | |
|---|---|---|---|
| 60 | 5 ～ 100 | 32,500 ～ 33,200 |
| 400 | 10 ～ 50 | 59,100 ～ 60,100 |
中空轴扁平减速机
| 输出功率[W] | 减速比 | 未税定价(RMB) | |
|---|---|---|---|
| 60 | 5 ～ 200 | 41,900～ 44,100 |
| 400 | 10 ～ 100 | 69,800 ～ 70,900 |
CS减速机电动机
| 输出功率[W] | 减速比 | 未税定价(RMB) | |
|---|---|---|---|
| 60 | 5 ～ 20 | 33,700 |
圆轴型
| 输出功率[W] | 未税定价(RMB) | |
|---|---|---|
| 60 | 21,000 |
| 400 | 40,100 |
驱动器
| 输出功率[W] | 未税定价(RMB) | |
|---|---|---|
| 60 400 | 37,800 |
电源线
| 长度[m] | 未税定价(RMB) | |
|---|---|---|
| 0.6 | 1,600 |
带电磁制动器电动机
平行轴减速机
| 输出功率[W] | 减速比 | 未税定价(RMB) | |
|---|---|---|---|
| 400 | 10 ～ 50 | 76,500 ～ 77,500 |
中空轴扁平减速机
| 输出功率[W] | 减速比 | 未税定价(RMB) | |
|---|---|---|---|
| 400 | 10 ～ 100 | 87,200 ～ 88,300 |
圆轴类型
| 输出功率[W] | 未税定价(RMB) | |
|---|---|---|
| 400 | 57,500 |
连接电缆线
| 长度[m] | 未税定价(RMB) | |
|---|---|---|
60W用 | 0.3 ～ 3 | 3,200 ～ 7,700 |
400W用 | 1 ～ 3 | 4,600 ～ 7,900 |
可动连接电缆线
| 长度[m] | 未税定价(RMB) | |
|---|---|---|
60W用 | 1 ～ 3 | 8,800 ～ 15,400 |
400W用 | 1 ～ 3 | 9,200 ～ 15,800 |
