机器人关节传动装置RJ系列

特征

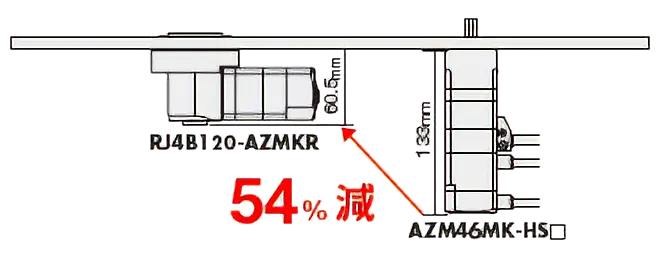

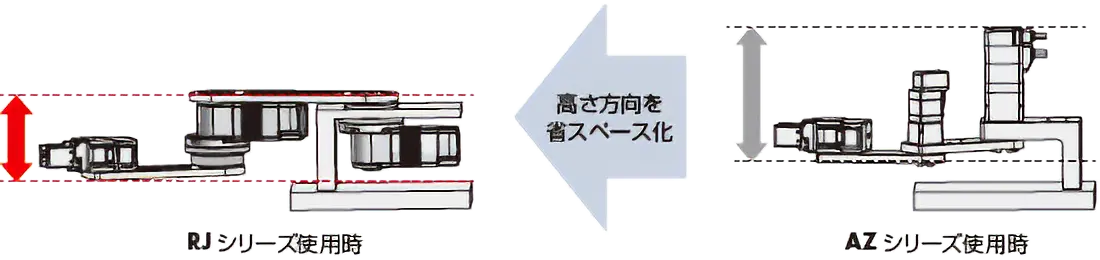

高度方向的节省空间

通过将执行器交错配置，可以节省在臂内的空间。

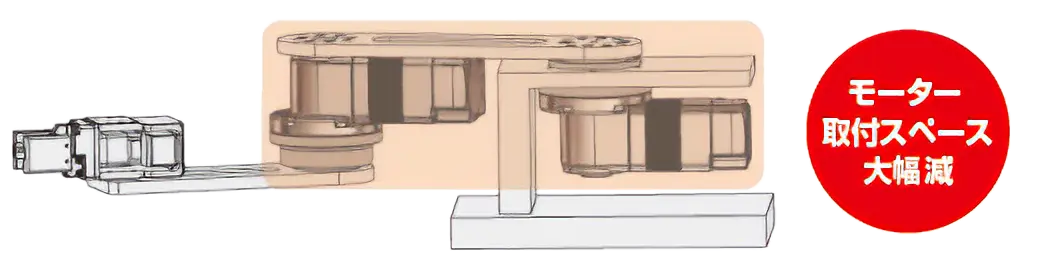

SCARA机器人

与机器人安装时比较
基准面调整后比较

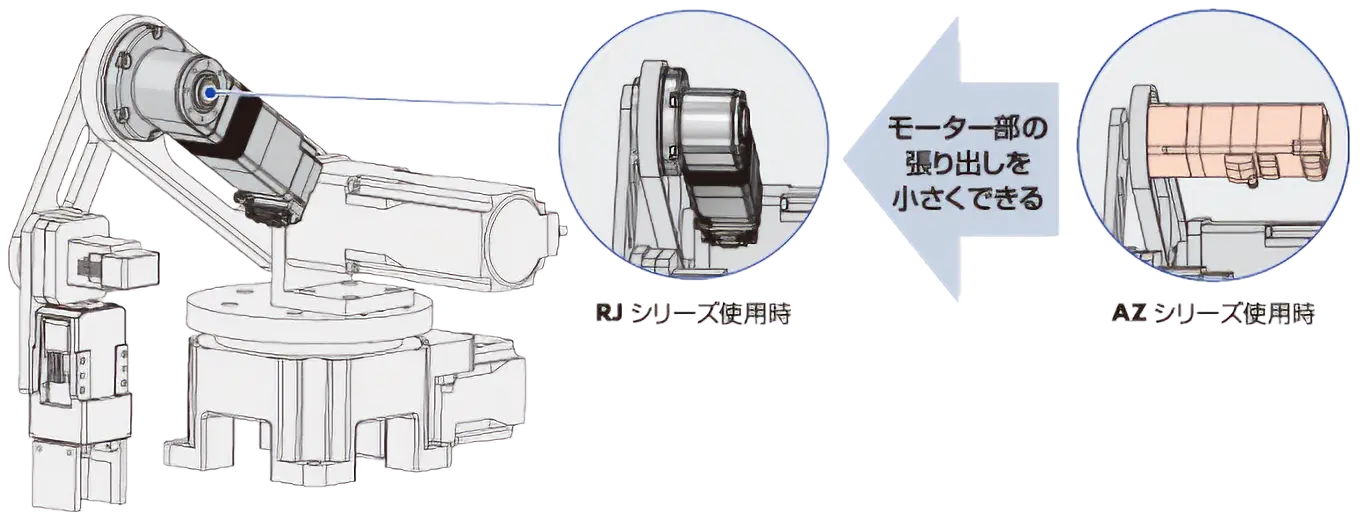

有效利用有限空间

由于在机器人安装时可以抑制电动机部分的突出，因此可以有效利用有限的空间。

关节机器人

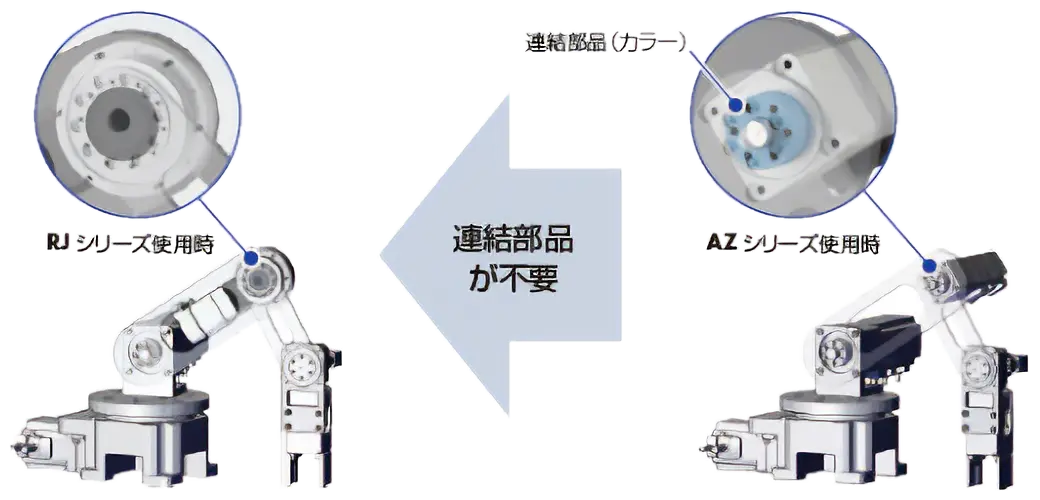

可直接表面安装

不需要连接部件（联轴器），可以减少设计、组装的工作量以及部件成本。

易于购买的产品尺寸和价格

质量：

0.93kg～

未税定价(RMB)：

140,000～（执行器本体）

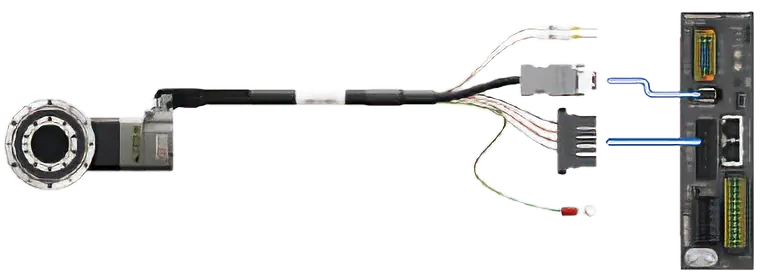

一根电缆线即可直接连接驱动器

动力线、信号线、电磁制动线、接地线汇总在一根电缆线中，因此可以高效地进行配线作业。

产品线

需要分别准备「机器人关节执行器」、「驱动器」、「连接电缆线/可动连接电缆线」。

搭载AZ系列 机器人关节执行器

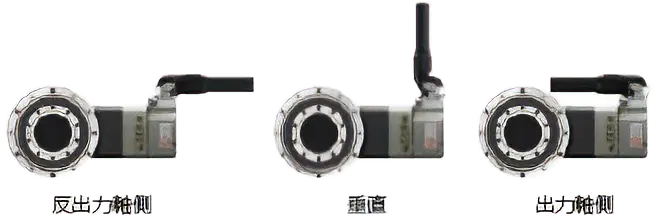

类型		减速比	电源输入	连接器方向	未税定价(RMB)
	标准型	120	AC电源输入用/DC电源输入用	上/下/左/右	140,000
	标准型 带电磁制动				154,000

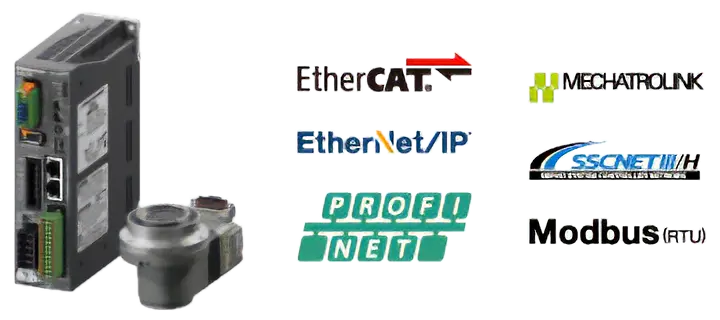

AZ系列驱动器

接口		电源输入	未税定价(RMB)
	EtherCAT对应	AC电源输入/DC电源输入	62,700/48,400
	EtherNet/IP™对应	AC电源输入/DC电源输入	62,700/48,400
	PROFINET对应	AC电源输入/DC电源输入	62,700/48,400
	MECHATROLINK-Ⅲ对应	AC电源输入	62,700
	SSCNETⅢ/H对应	AC电源输入	62,700
	内置定位功能（Modbus对应）	AC电源输入/DC电源输入	57,200/42,900
	带RS-485通信的脉冲序列输入型	AC电源输入/DC电源输入	57,200日元/42,900日元
	脉冲序列输入型	AC电源输入/DC电源输入	51,700日元/37,400日元

AZ系列用连接电缆线/可动连接电缆线

电缆线类型		引出方向	电源电压	长度	未税定价(RMB)
	电动机/编码器用	※ 参照表下	AC电源输入用	1 ～ 10m	5,300 ～ 22,700
			DC电源输入用	0.5 ～ 10m	5,300 ～ 22,700
	电动机/编码器/电磁制动用		AC电源输入用	1 ～ 10m	6,600 ～ 29,300
			DC电源输入用	0.5 ～ 10m	6,600 ～ 29,300

相关产品

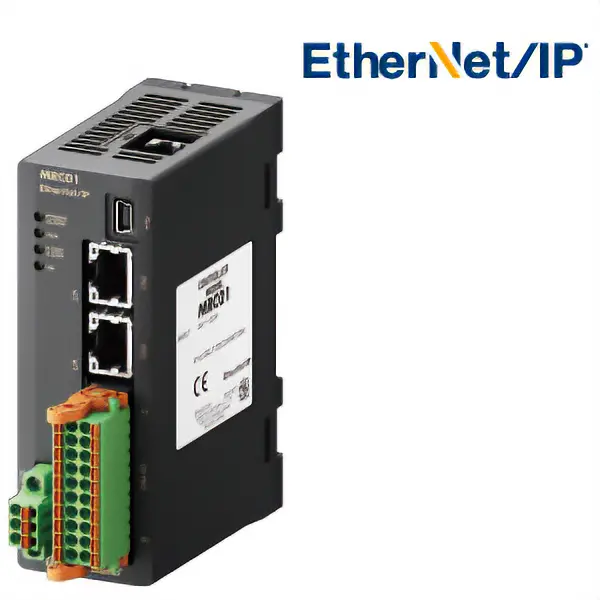

机器人控制器 MRC01

这是一款可以轻松导入和控制内制机器人的机器人控制器。通过「初始设置」、「动作编程」、「动作确认」的3个步骤即可完成设置。

对应协议

EtherNet/IP™

• ※ EtherCAT®是Beckhoff Automation GmbH（德国）授权的专利的技术及注册商标。
• ※ EtherNet/IP™是ODVA的商标。
• ※ PROFINET是PROFIBUS Nutzerorganisation e.V.（PNO）的商标及注册商标。
• ※ MECHATROLINK是MECHATROLINK协会的注册商标。
• ※ SSCNETⅢ/H是三菱电动机株式会社的注册商标。
• ※ Modbus（RTU）是Schneider Automation Inc. 的注册商标。
