中空旋转传动装置DH系列

特征

中空设计简化设备前端管道/布线

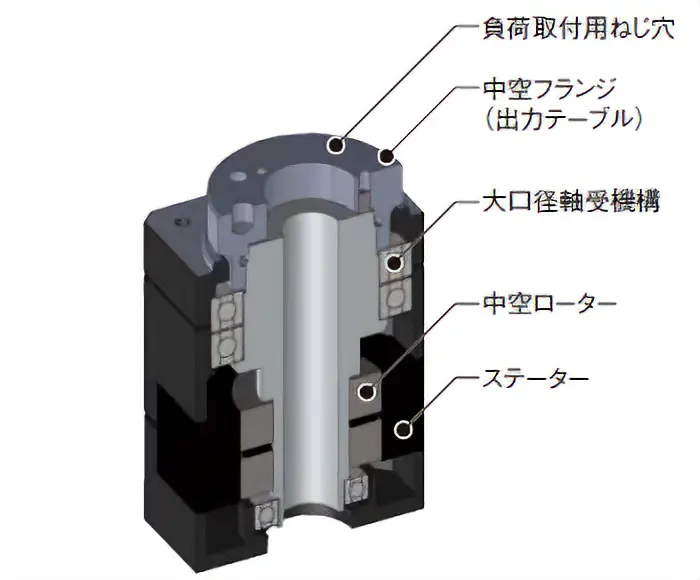

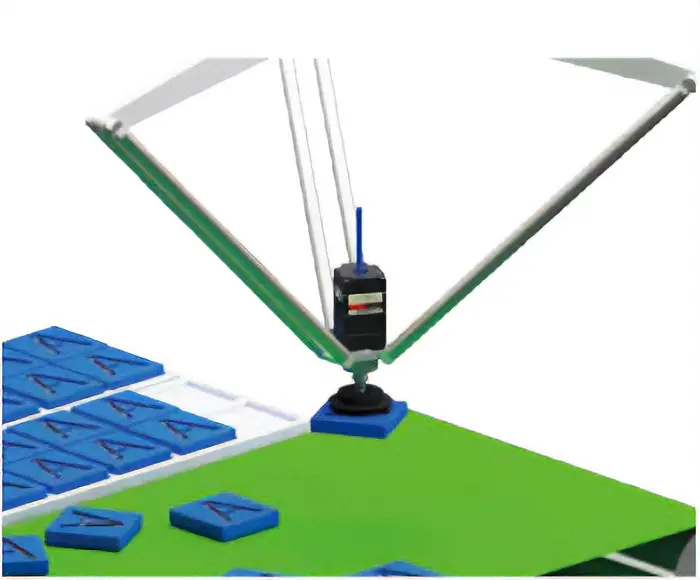

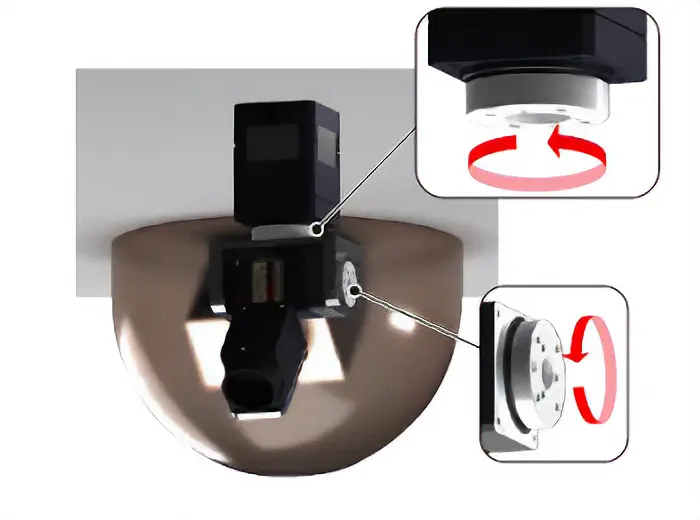

在5相步进电动机中采用了中空转子的小型轻量的传动装置。中空结构可贯穿安装管路、线缆及光纤，有助于实现设备前端设计的简化与小型轻量化

规格型号	安装尺寸	中空径	质量
DHM28PAK2	28mm	φ5.2mm	0.17kg

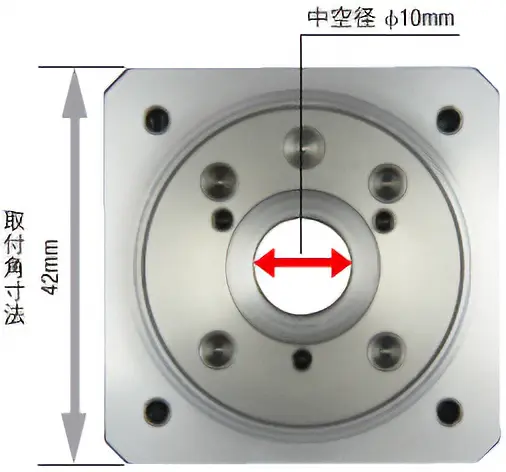

DHM42PAK	42mm	φ10mm	0.47kg

法兰盘安装，可减少可动部分周边的零件

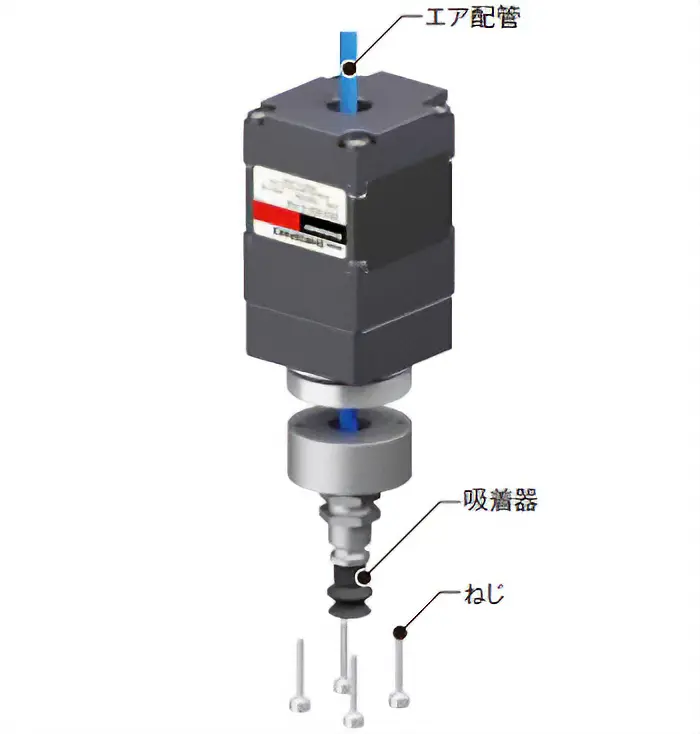

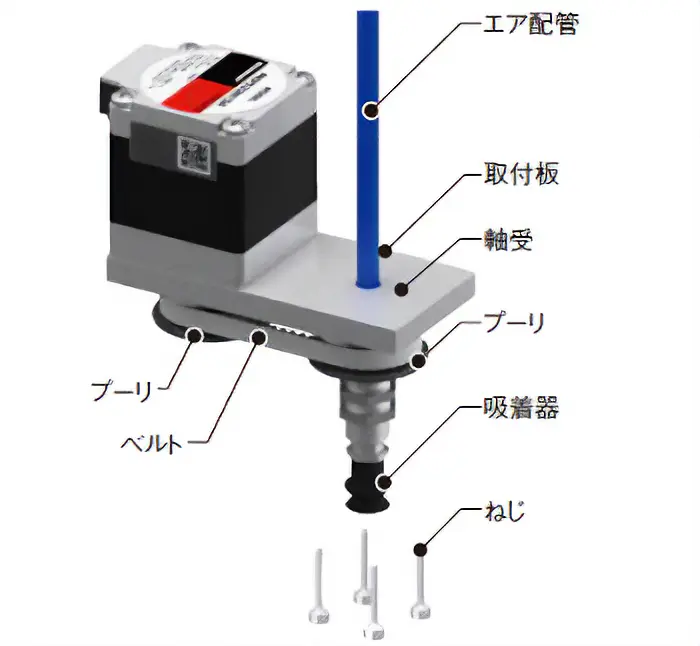

在中空法兰盘上可以直接安装负载。有助于减少可动部分周边的零件数量。

因此无需使用之前自制的零件，缩短了设备设计和部件选择的时间。
此外，还可以减少组装和调整安装精度所需的时间，有助于提高客户的生产效率。

采用设备的优点

• 缩短设计时间
• 降低部件成本
• 缩短组装工数
• 缩短精度调整的时间
• 缩短维护时间

类型

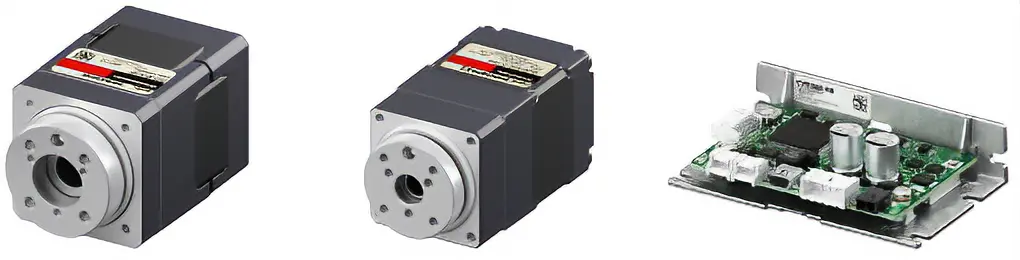

「传动装置」、「驱动器」、「连接电缆线/可动连接电缆线」均为单独配置。可自由组合选购。

传动装置

规格型号	安装尺寸	中空径
	28mm	φ5.2mm
	42mm	φ10mm

驱动器

	电源输入	驱动器类型
	DC24V	脉冲序列输入
		RS-485通信

连接电缆线/可动连接电缆线

安装尺寸28mm

• 如果电缆线需要弯曲，请使用可动连接电缆线。
• 我们提供用于连接电缆线的「中继电缆线 驱动器侧」。

	长度[m]
			0.5～10

安装尺寸42mm

驱动器侧附带连接器。

• 如果电缆线需要弯曲，请使用可动连接电缆线。
• 我们提供用于电动机和驱动器之间的「延长用连接电缆线 免终端处理」。

	长度[m]
			0.5
1

注意事项

请确保电动机和驱动器之间的配线距离在10m以下。
