电动机选择工具的使用说明

目录

什么是电动机选择工具

输入机构条件和运行条件，选择系列等电动机的条件后，可以在WEB网站上计算容量。
从计算结果中，可以筛选出符合的品名。
请注意，电动机选择工具中得到的计算结果仅供参考，不保证其内容。
（在使用时，请务必确认使用注意事项和免责声明。）

使用电动机选择工具进行选择

使用环境

推荐浏览器 Google Chrome
Microsoft Edge
FireFox
显示器分辨率 1280×1024 以上
Cookie（饼干） 为了高效地使用互联网，建议在浏览器设定中启用Cookie。
如果禁用Cookie，则无法自动登录。
详情请参阅「隐私政策」。
JavaScript 本网站使用JavaScript。
如果浏览器设定被禁用，则可能无法正常工作。请启用JavaScript后查看。

为了保护客户的个人信息，本网站采用SSL※加密通信。

  • ※ SSL（Secure Sockets Layer）
    在互联网上对数据进行加密，安全地发送和接收涉及隐私的信息等安全功能。

电动机选择的流程

开始

  • 建议登录后使用。登录后，可以在选择过程中或选择结果中保存。
    保存的选择结果也可以作为其他选择结果使用。
    点击这里进行新注册
  • 如果30分钟以上没有进行操作，为了安全起见，会断开会话。如果一段时间内不进行操作，
    请保存。

通用操作

  • 每个领域都有「计算」按钮。输入后请点击。
    如果不按「计算」按钮，则不会显示计算结果，也无法进入下一页。
    如果无法按下「计算」按钮，则表示有未选择或未输入的项目。
  • 使用Tab键将焦点移动到下一个组合格。
  • 无法使用页面重新加载。如果进行操作，则会出错，输入数据将被删除。
  • 无法使用浏览器后退。请点击每个页面的「返回」按钮或页脚的「返回顶部页面」。
    • ※ 如果返回顶部页面，输入数据将被删除，请注意。

各页面的操作

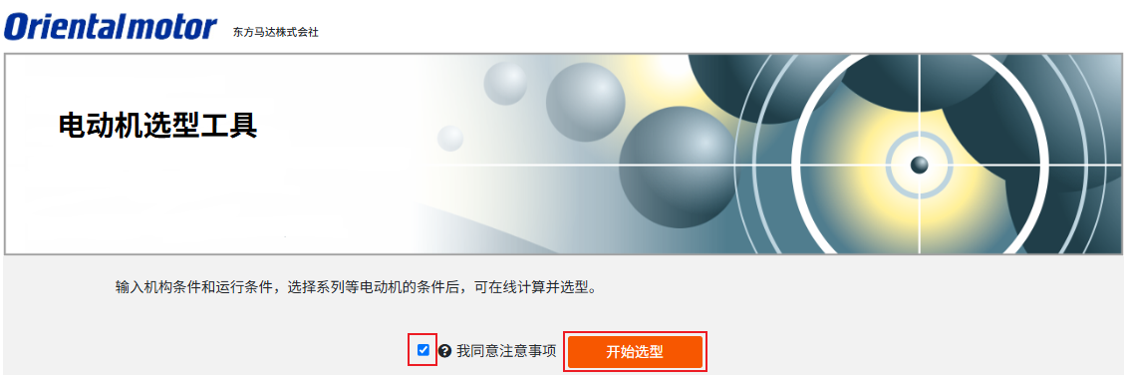

1. 顶部

建议登录后使用。登录后，可以在选择过程中或选择结果中保存。
点击这里进行新注册
请确认页面下方的注意事项，将「同意注意事项」的复选框设定为ON，然后点击「开始选择」。

顶部页面

2. 机构选择

从7个机构中选择。如果不适用，请使用「手动计算」。
点击机构名称或机构的图像，即可进入下一页。

机构选择

3. 机构条件输入

如果选择手动计算，请参考这里。

① 传动机构

如果电动机的轴和负载的轴之间有传动机构，请选择「有」。
点击输入组合格，会显示指南消息。
输入必要项目后，请按下「计算」按钮。

传动机构

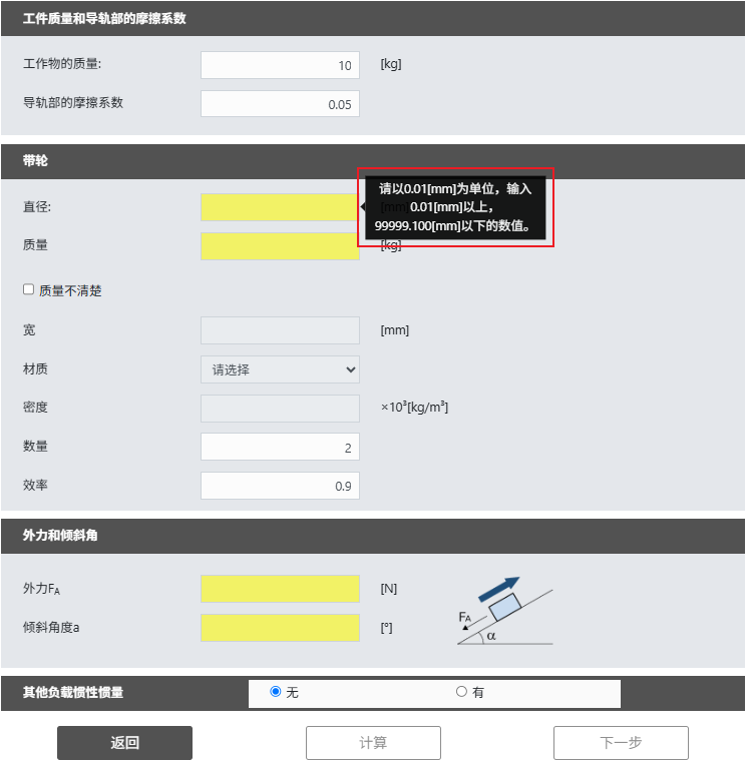

② 机构条件输入

输入工作质量等，机构条件。
将焦点放在输入组合格上，会显示指南消息。

机构条件输入

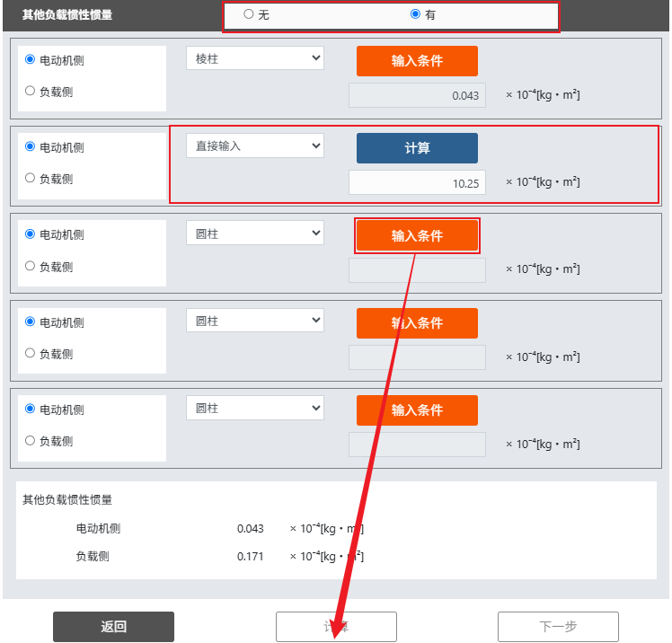

③ 其他负载转动惯量力矩

如果输入了其他项目，则表示有负载转动惯量力矩，请选择「有」。
最多可以输入5个。

  • 请选择圆柱、中空圆柱、角柱、直线运动或直接输入。

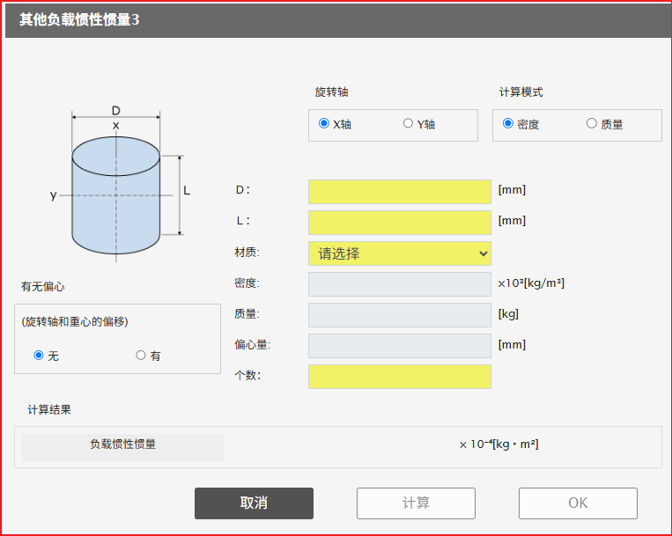

  • 如果选择除了直接输入以外的形状，请按下「条件输入」按钮。
    在另一个页面输入必要项目后，请按下「计算」按钮、「OK」按钮。
  • 如果选择直接输入，则会出现「计算」按钮。输入值后，请按下「计算」按钮。
其他负载转动惯量力矩
④ 计算结果

按下「计算」按钮时，会显示计算结果。
以下项目将被计算。

  • 传动机构的减速比　※如果选择了传动机构「有」
  • 负载转矩
  • 负载转动惯量力矩
计算结果
手动计算

手动计算是客户自行计算负载转矩、负载转动惯量力矩、每转移动量。
请输入计算后的值。

输入必要项目后，请按下「计算」按钮。
点击「下一步」按钮进入电动机选择页面。

手动计算

4. 运行条件输入

输入电动机的型和运行条件。

  • 请选择一个以上的电动机型。可以选择两个以上，
    选择的数量越多，结果中显示的电动机数量就越多。
  • 按下「比较功能选择」按钮，可以按电动机型比较功能。
    详情请参阅5. 电动机选择。
  • 请输入移动量、转速等运行条件。
    停止时间是指图像中显示的运行结束后，到进行下一次运行的时间。

输入必要项目后，请按下「计算」按钮。
点击「下一步」按钮进入电动机选择页面。

运行条件输入

5. 电动机选择

选择条件以缩小电动机，进行搜索。
按下「比较功能选择」按钮，可以按系列比较功能。详情请参阅这里。

请选择以下条件。

电源电压

首先选择。

频率

如果是AC电动机或AC调速电动机，请选择。

安全率

请输入1.0以上 999.9以下的值。参考值为2。

电磁制动

如果是上下驱动或停止时外部力量作用的情况下，请选择「有」。

系列

请选择一个以上的系列。
按住Ctrl键的同时点击，可以选择多个系列。

齿轮

如果齿轮已确定，请选择。
如果没有特别确定，请选择「全部」。

驱动器型

如果驱动器型已确定，请选择。
如果没有特别确定，请选择「全部」。

其他1

如果选择了电磁制动、DSC系列，请选择。

选择条件后，请按下「搜索」按钮。
按下按钮后，产品将显示在选择结果列表中。点击产品中的一个，然后点击「下一步」按钮，
即可进入选择结果页面。

  • 为了缩小范围的功能
    • 点击选择结果的各个项目，可以切换升序和降序。
    • 在搜索栏中输入，只会显示匹配的项目。
      例如，输入"OK"，只会显示选择结果为OK的产品。
电动机选择
系列功能比较表（比较功能选择）

可以查看功能、电动机型和系列。

系列功能比较表

6. 选择结果

将显示所选电动机的型号、中间的计算式。

  • 按下「打印」按钮，即可在您的浏览器中打印。
  • 点击型号（蓝色部分），可以查看产品规格。
选择结果
保存

如果登录，可以在选择过程中或最后保存。
请按下页眉的「保存」按钮。

保存1

作为新数据保存时，请选择“另存为”。
如果要编辑现有数据并进行覆盖，请选择“覆盖保存”。
点击“保存”按钮，数据将被保存。

保存2
选择历史记录

登录后，可以查看和编辑保存的选择数据。
要打开保存的选择数据，请点击“选择历史记录”按钮。

选择历史记录按钮

点击“打开”按钮，选择数据将打开。

选择历史记录
